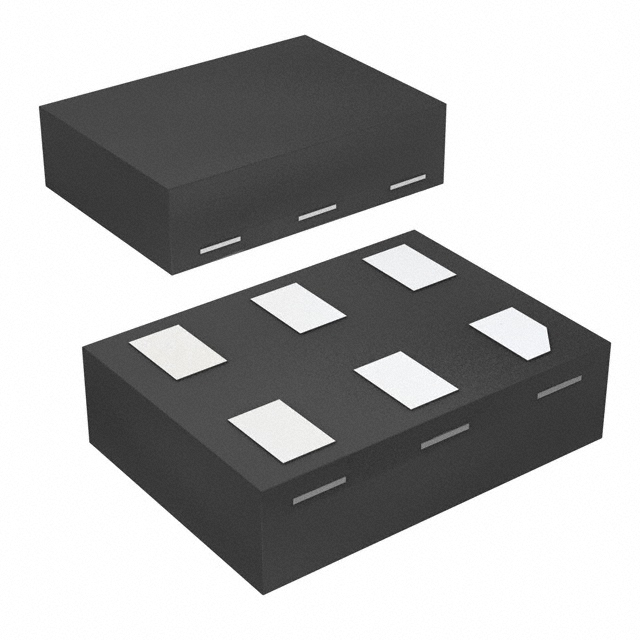

74AUP1G17FZ4-7

厂牌: DIODES
产品描述: 500μA 非反相 推挽式 1 1 1 1 800mV 3.6V 4mA Buffer,Non-Inverting 施密特触发器 4mA DFN 贴片安装,黏合安装 1.4mm*1mm*370μm
供应商型号: 30C-74AUP1G17FZ4-7 X2-DFN1410-6
供应商: 云汉优选
标准整包数: 1
DIODES 缓冲器/驱动器/收发器 74AUP1G17FZ4-7

74AUP1G17FZ4-7概述

    # 74AUP1G17 单路施密特触发器缓冲器

    产品简介


    基本描述
    74AUP1G17 是一款单路输入的施密特触发器缓冲器,由 Diodes Incorporated 生产。该芯片专为低功耗和便携式应用设计,如手机、平板电脑和个人导航系统等。施密特触发器的作用是提升电路对于缓慢上升或下降沿信号的容忍度。
    主要功能
    - 高效处理缓慢上升和下降沿信号
    - 支持部分断电模式操作
    - 具备抗静电放电(ESD)保护功能
    应用领域
    74AUP1G17 广泛应用于各种电子设备,如:
    - 平板电脑和电子阅读器
    - 手机和个人导航/GPS 设备
    - MP3播放器、相机、摄像机
    - 个人电脑、超极本、笔记本电脑、上网本
    - 计算机外设、硬盘驱动器、固态硬盘、光驱
    - 电视、DVD、DVR 和顶置盒

    技术参数


    供电范围
    - 电压范围:0.8V 至 3.6V
    性能参数
    - ±4mA 输出电流(3.0V时)
    - 低静态功耗:<0.9μA
    - 低动态功耗:6pF(3.6V时典型值)
    输入阈值
    - 正向阈值电压:0.4V至0.65V(不同电压下的变化)
    - 反向阈值电压:0.15V至0.4V(不同电压下的变化)
    施密特触发器迟滞
    - 迟滞电压:通常250mV(3.0V时)
    绝对最大额定值
    - 最大人体模型 ESD 保护:2 kV
    - 最大带电设备模型 ESD 保护:1 kV
    工作温度范围
    - 运行温度:-40°C 至 +150°C
    - 存储温度:-65°C 至 +150°C

    产品特点和优势


    独特功能
    - 低功耗设计:适用于电池供电设备,延长使用寿命。
    - 高抗干扰能力:施密特触发器确保对缓慢上升或下降沿信号具有较强的容忍度。
    - 环境友好:无铅,符合RoHS标准,且无卤素和锑元素。
    优势
    - 优秀的ESD保护机制,有效防止静电损坏。
    - 紧凑的封装设计,适应多种应用场景。

    应用案例和使用建议


    应用案例
    74AUP1G17 被广泛应用于消费电子产品中,如智能手机和平板电脑的电源管理单元,提供可靠的信号传输和低功耗运行。
    使用建议
    - 确保输入信号电压在规定的范围内,以充分发挥施密特触发器的作用。
    - 由于产品具有部分断电模式,应合理安排电源管理和信号控制策略,以节省能源并提高效率。

    兼容性和支持


    兼容性
    74AUP1G17 适用于广泛的供电电压和环境条件,与其他标准数字逻辑电路具有良好的兼容性。
    支持和服务
    Diodes Incorporated 提供全面的技术支持,包括详细的规格说明和使用指南,帮助客户快速上手。

    常见问题与解决方案


    常见问题
    1. 输入电压超出范围
    - 解决方案:确保输入电压保持在0.8V至3.6V之间,避免超过绝对最大额定值。
    2. 输出电流过大导致过热
    - 解决方案:检查电路设计,确保负载电流不超过推荐的最大输出电流。
    3. ESD保护失效
    - 解决方案:遵循正确的焊接和组装工艺,使用适当的ESD防护措施。

    总结和推荐


    综合评估
    74AUP1G17 是一款高性能、低功耗的单路施密特触发器缓冲器,特别适合于便携式电子设备的应用。其卓越的抗干扰能力和出色的低功耗表现使其在市场上具有强大的竞争力。
    推荐
    强烈推荐给需要低功耗和高可靠性的应用场合。无论是消费电子产品还是工业控制领域,74AUP1G17 都能发挥出色的表现。

74AUP1G17FZ4-7参数

参数
输出类型 推挽式
输出数量 1
输入数量 1
逻辑功能 Buffer,Non-Inverting
Iq-静态电流 500μA
最小工作供电电压 800mV
每元件位数 1
元件数量 1
输入类型 施密特触发器
最大工作供电电压 3.6V
极性 非反相
低电平输出电流 4mA
高电平输出电流 4mA
长*宽*高 1.4mm*1mm*370μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AUP1G17FZ4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AUP1G17FZ4-7数据手册

厂牌 PDF简要描述 下载
DIODES 缓冲器/驱动器/收发器 DIODES 74AUP1G17FZ4-7 74AUP1G17FZ4-7数据手册

74AUP1G17FZ4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
