74AUP1G125FS3-7

厂牌: DIODES
产品描述: 非反相 三态 1 1 1 1 800mV 3.6V 4mA Buffer,Non-Inverting 4mA DFN 贴片安装,黏合安装
供应商型号: 30C-74AUP1G125FS3-7 X2DFN08084
供应商: 国内现货
标准整包数: 1

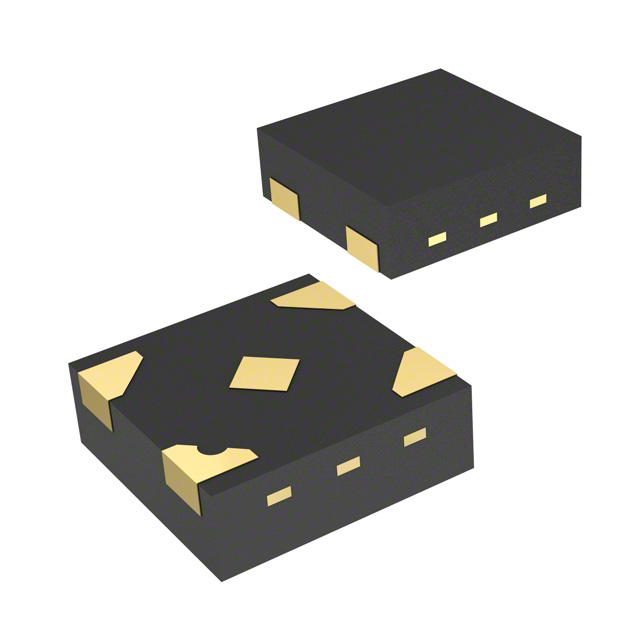

DIODES 缓冲器/驱动器/收发器 74AUP1G125FS3-7

74AUP1G125FS3-7概述

    # 74AUP1G125 单缓冲门电路技术手册

    产品简介


    基本描述
    74AUP1G125 是一款单非反相缓冲/总线驱动器,属于先进超低功耗 (AUP) CMOS 逻辑系列。该器件专为便携式应用中的低功耗和延长电池寿命而设计。74AUP1G125 具有一个三态输出,在 OE 引脚接高电平时进入高阻态。此外,该器件还支持部分断电模式操作,并通过 IOFF 电路在设备关机时防止反向电流。
    应用领域
    74AUP1G125 广泛应用于需要低功耗的应用场合,如:
    - 平板电脑、电子阅读器
    - 手机、个人导航/GPS
    - MP3 播放器、照相机、视频录像机
    - 个人电脑、超极本、笔记本电脑、上网本
    - 计算机外设(硬盘、固态硬盘、光驱)
    - 电视、DVD、DVR、机顶盒

    技术参数


    主要规格
    - 工作电压范围:0.8V 至 3.6V
    - 输出电流:±4mA @ 3.0V
    - 静态功耗:ICC < 0.9μA
    - 动态功耗:CPD = 6.3pF (典型值 @ 3.6V)
    - 施密特触发输入:支持较慢的输入上升和下降时间,典型的迟滞电压为 250mV (VCC = 3.0V)
    绝对最大额定值
    - ESD 保护:HBM 2kV,CDM 1kV
    - 输入电压范围:-0.5V 至 +4.6V
    - 最大输出电流:±20mA
    推荐操作条件
    - 工作温度范围:-40°C 至 +150°C

    产品特点和优势


    独特功能
    - 超低功耗:工作电压范围宽,从 0.8V 到 3.6V,静态和动态功耗均非常低。
    - 高度集成:封装尺寸小,适合紧凑型设计。
    - 高度可靠:ESD 保护等级高,可靠性强。
    - 环保材料:无铅,符合 RoHS 和绿色标准。
    优势
    - 极低的静态功耗,延长电池寿命。
    - 高输入容限,允许较慢的信号速率。
    - 适用于多种不同电源电压,灵活性高。
    - 小巧的封装,非常适合空间受限的设计。

    应用案例和使用建议


    实际应用
    74AUP1G125 可以用于多种电子设备,如智能手机、平板电脑和个人电脑的接口电路。这些设备通常要求低功耗且需要处理高速数据传输。
    使用建议
    - 选择合适的封装以匹配您的具体需求。例如,对于紧凑型设计,可以选择 X2-DFN0808-4 封装。
    - 在布线时,确保 OE 引脚被正确控制,避免不必要的功耗。
    - 考虑到散热需求,尤其是在高负载条件下,可以选择具有更高热阻抗的封装以改善散热。

    兼容性和支持


    兼容性
    - 该器件与其他同类 AUP CMOS 逻辑器件兼容。
    - 支持各种微处理器和微控制器的接口。
    支持和维护
    - Diodes Incorporated 提供全面的技术文档和支持服务。
    - 可访问官方网站获取详细的封装布局信息和测试条件。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何避免过度驱动?
    A: 确保在使用过程中遵守绝对最大额定值,不要超过器件的最大电压和电流限制。

    - Q: 设备在部分断电模式下表现不稳定怎么办?
    A: 检查 IOFF 电路是否正常工作,并确保输入信号没有导致误触发。

    总结和推荐


    综合评估
    74AUP1G125 作为一款先进的超低功耗单缓冲门电路,提供了优异的性能和高可靠性。它特别适合于便携式设备和需要低功耗的应用场景。封装小巧、性能稳定、易于集成的特点使其成为许多工程师的理想选择。
    结论
    强烈推荐使用 74AUP1G125,特别是在需要低功耗、高可靠性的场合。该器件在设计时充分考虑了性能与成本之间的平衡,能够满足绝大多数现代电子设备的需求。

74AUP1G125FS3-7参数

参数
最小工作供电电压 800mV
输出类型 三态
每元件位数 1
逻辑功能 Buffer,Non-Inverting
元件数量 1
极性 非反相
输入数量 1
高电平输出电流 4mA
低电平输出电流 4mA
最大工作供电电压 3.6V
Iq-静态电流 -
输入类型 -
输出数量 1
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AUP1G125FS3-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AUP1G125FS3-7数据手册

厂牌 PDF简要描述 下载
DIODES 缓冲器/驱动器/收发器 DIODES 74AUP1G125FS3-7 74AUP1G125FS3-7数据手册

74AUP1G125FS3-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.451
500+ ¥ 0.3003
2500+ ¥ 0.2618
5000+ ¥ 0.2332
30000+ ¥ 0.231
45000+ ¥ 0.2299
库存: 4800
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.45
