BAS16V-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 75V 2A 4ns 1μA 200mA 双 SOT-563 贴片安装 1.6mm*1.2mm*600μm
供应商型号: 30C-BAS16V-7 SOT563
供应商: 云汉优选
标准整包数: 1

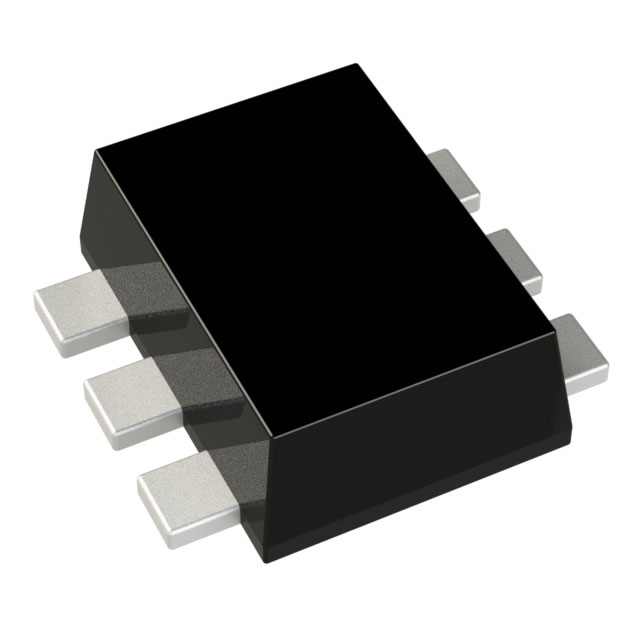

DIODES 整流二极管/整流桥 BAS16V-7

BAS16V-7概述

    BAS16V 双面贴装开关二极管

    1. 产品简介


    BAS16V 是一款双面贴装开关二极管,专为自动化插入设计。它具备快速切换速度和高导通能力,适用于通用开关应用。此外,该二极管采用完全无铅且符合欧盟RoHS标准的材料制成,确保绿色环保。

    2. 技术参数


    - 额定电压:
    - 非重复峰值反向电压 \(V{RM}\):100 V
    - 峰值重复反向电压 \(V{RWM}\):75 V
    - 直流阻断电压 \(VR\):75 V
    - 正向连续电流 \(I{FM}\):300 mA
    - 平均整流输出电流 \(IO\):200 mA
    - 非重复峰值正向浪涌电流 \(I{FSM}\):2.0 A (1.0 µs)

    - 热特性:
    - 功耗 \(Pd\):150 mW
    - 结到环境空气的热阻 \(R{\theta JA}\):833 °C/W

    - 电气特性:
    - 反向击穿电压 \(V{(BR)R}\):75 V (测试条件:\(IR\) = 100 µA)
    - 正向电压 \(VF\):最大值为0.855 V(测试条件:\(IF\) = 10 mA)
    - 泄漏电流 \(IR\):最大值为50 µA(测试条件:\(VR\) = 75 V, \(Tj\) = +150°C)
    - 总电容 \(CT\):最大值为2.0 pF(测试条件:\(VR\) = 0, \(f\) = 1.0 MHz)
    - 工作环境温度范围:
    - 结温 \(Tj\) 和存储温度范围 \(T{STG}\):-65°C 至 +150°C

    3. 产品特点和优势


    BAS16V 具备以下特点和优势:
    - 快速切换速度:满足高频电路的需求。
    - 表面贴装封装:适合自动化插入,提高生产效率。
    - 高导通能力:适合各类开关应用。
    - 绿色环保:采用无铅材料,符合RoHS和Halogen-free标准。
    - 出色的可靠性:通过UL 94V-0认证,具有良好的耐火性。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:如手机、平板电脑中的电源管理电路。
    - 通信设备:路由器、交换机中的保护电路。
    - 工业控制:自动化设备中的信号隔离和保护。
    使用建议:
    - PCB布局设计:遵循建议的焊盘布局(AP02001),以提高热管理和电气性能。
    - 散热考虑:由于功耗较低,通常不需要额外散热措施,但需要保证良好的气流。
    - 正确焊接:建议按MIL-STD-202标准进行焊接。

    5. 兼容性和支持


    兼容性:
    - 兼容多种SMT设备:适用于自动贴片机操作。
    - 易于与其他元器件集成:广泛应用于现代电子设备中。
    厂商支持:
    - 技术支持:通过官方网站获取更多技术支持文档。
    - 质量保证:产品提供详细的文档和测试报告,确保可靠性和稳定性。

    6. 常见问题与解决方案


    常见问题与解决方案:
    1. 如何确认二极管的方向?
    - 解决方案:参考标记图(内部结构图)确认二极管的正负极。
    2. 二极管在高温环境下工作时的表现?
    - 解决方案:请查看额定工作温度范围(-65°C至+150°C),确保不超过最大温度限制。
    3. 如何处理焊接时的翘曲问题?
    - 解决方案:确保焊接前PCB平整,使用正确的焊接参数和工艺。

    7. 总结和推荐


    综合评估:
    BAS16V双面贴装开关二极管凭借其快速切换速度、高导通能力和绿色环保特性,在各种通用开关应用中表现出色。它适用于消费电子产品、通信设备和工业控制等多种领域。其广泛的兼容性和良好的制造商支持也使其成为工程师们的理想选择。
    推荐使用:
    强烈推荐使用BAS16V开关二极管,尤其是对于需要高效能和环保要求的应用场合。

BAS16V-7参数

参数
反向恢复时间 4ns
正向浪涌电流 2A
配置
If - 正向电流 200mA
Ir - 反向电流 1μA
Vr-反向电压 75V
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-563
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAS16V-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BAS16V-7数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES BAS16V-7 BAS16V-7数据手册

BAS16V-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
