DFLS240Q-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 40V 40A 20μA 2A PDI-123,SOD-123 贴片安装
供应商型号: DFLS240Q-7
供应商: 国内现货
标准整包数: 1

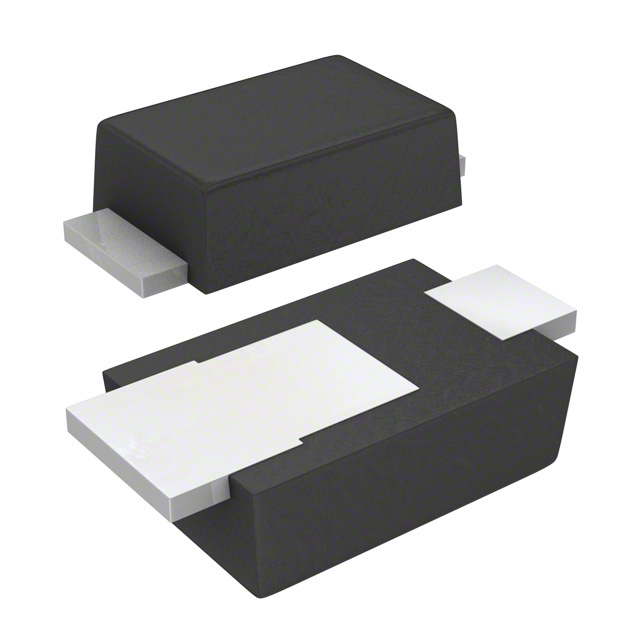

DIODES 整流二极管/整流桥 DFLS240Q-7

DFLS240Q-7概述

    DFLS240Q 2.0A Surface Mount Schottky Barrier Rectifier 技术手册

    产品简介


    DFLS240Q 是一款由 Diodes Incorporated 生产的2.0安培表面贴装肖特基势垒整流器,采用了PowerDI123封装。该产品适用于多种应用场合,如桥式二极管、阻断二极管以及反向保护二极管等。这款产品具有高电流处理能力、低漏电流及专利的互锁夹设计,能够在承受浪涌电流时提供更好的保护。

    技术参数


    - 基本规格
    - 最大重复峰值反向电压(VRRM):40V
    - 平均正向电流(IF(AV)):2.0A
    - 最大正向压降(VF):0.7V(2A时)
    - 最大泄漏电流(IR):20µA(40V,25°C)
    - 热特性
    - 结至环境空气的热阻(RθJA):73°C/W
    - 结至焊点的热阻(RθJS):13°C/W
    - 电气特性
    - 反向击穿电压(V(BR)R):40V
    - 正向电压(VF):0.58V 至 0.7V(1.0A至2.0A时)
    - 总电容(CT):28pF(10V,1MHz时)
    - 工作环境
    - 工作温度范围(TJ):-65°C至+125°C
    - 存储温度范围(TSTG):-65°C至+150°C

    产品特点和优势


    DFLS240Q 产品的特点如下:
    - 具备卫环式芯片结构,提供瞬态保护;
    - 高电流承载能力;
    - 低泄漏电流;
    - 采用专利的互锁夹设计,能有效处理浪涌电流;
    - 环保无卤素无锑,符合RoHS标准;
    - 符合AEC-Q101标准,确保高可靠性;
    - 支持PPAP(生产件批准程序)。
    这些特点使其成为高性能、高可靠性的选择,特别适用于需要强健性和低功耗的应用。

    应用案例和使用建议


    应用案例:
    - 桥式二极管
    - 阻断二极管
    - 反向保护二极管
    使用建议:
    1. 在处理交流负载时,应注意电流下降20%以应对电容性负载。
    2. 在安装时使用合适的焊盘布局,以提高散热效果和电气性能。
    3. 定期检查产品的温升情况,确保其在正常的工作温度范围内运行。

    兼容性和支持


    DFLS240Q 与 Diodes Incorporated 的其他产品兼容,并且支持PPAP流程。此外,该公司还提供了详细的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题:设备过热
    - 解决办法:检查焊盘布局和安装方法,确认散热路径通畅。如需进一步降低热阻,可以考虑增加散热片或优化PCB设计。
    - 问题:工作电流不稳定
    - 解决办法:检查电路设计,确保电流限制组件正确配置,避免过载。
    - 问题:反向击穿电压过高
    - 解决办法:仔细阅读手册并遵循建议的电路设计原则,尤其是对于电容性负载的应用。

    总结和推荐


    总体而言,DFLS240Q 是一款高性能的肖特基势垒整流器,适用于各种电子设备和应用场合。其独特的设计和高性能使其在市场上具备强大的竞争力。根据手册中的详细参数和技术支持,我们强烈推荐这款产品用于需要高性能和高可靠性的应用场景。

DFLS240Q-7参数

参数
反向恢复时间 -
正向浪涌电流 40A
配置 -
If - 正向电流 2A
Ir - 反向电流 20μA
Vr-反向电压 40V
通用封装 PDI-123,SOD-123
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DFLS240Q-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DFLS240Q-7数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES DFLS240Q-7 DFLS240Q-7数据手册

DFLS240Q-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
