GBU804

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 8A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: S-GBU804
供应商: Future
标准整包数: 20

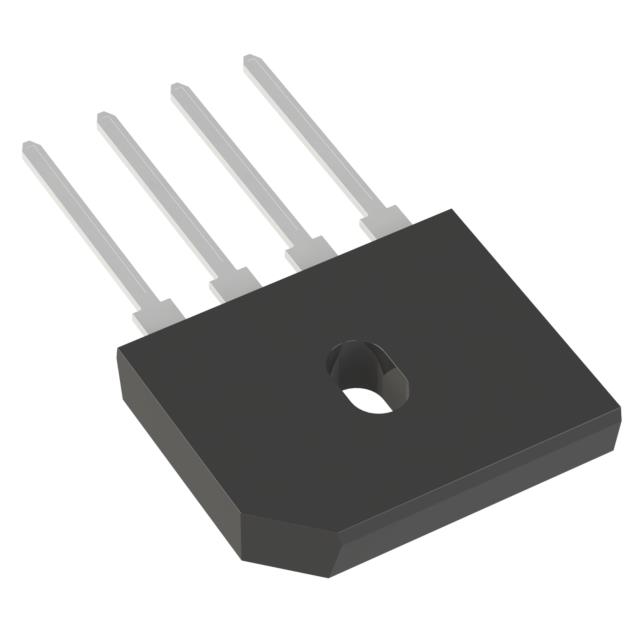

DIODES 整流二极管/整流桥 GBU804

GBU804概述


    产品简介


    GBU8005至GBU810是8.0A玻璃封装的桥式整流器(Bridge Rectifier),主要用于单相交流电路中将交流电转换为直流电。这类产品广泛应用于电源适配器、工业设备、家用电器等领域,适用于60Hz的电阻负载或电感负载。

    技术参数


    以下是从技术手册中提取出的关键技术参数和技术规格:
    - 峰值重复反向电压 (VRRM):从50V到1000V不等,具体数值如下:
    - GBU8005: 50V
    - GBU801: 100V
    - GBU802: 200V
    - GBU804: 400V
    - GBU806: 600V
    - GBU808: 800V
    - GBU810: 1000V
    - 平均正向整流电流 (I(AV)):在100°C时为8.0A。
    - 非重复峰值正向浪涌电流 (IFSM):200A。
    - 正向电压降 (VFM):在4.0A时为1.0V。
    - 反向漏电流 (IR):在25°C时为50μA,在125°C时为500μA。
    - 热阻 (RθJC):2.2°C/W。
    - 总电容 (CT):典型值为130pF。
    - 操作和存储温度范围 (Tj, TSTG):-55°C至+150°C。

    产品特点和优势


    GBU8005至GBU810具备以下几个显著特点和优势:
    - 玻璃封装:提供稳定的性能和较长的使用寿命。
    - 高击穿电压:达到1500VRMS,确保在高电压应用中的可靠性。
    - 低反向漏电流:减少功耗并提高效率。
    - 浪涌过载能力:能够承受高达200A的峰值浪涌电流,适合恶劣环境下的应用。
    - 理想适用于PCB应用:易于集成到现有电路板设计中。

    应用案例和使用建议


    根据手册中的描述,这些整流器被广泛应用于电源适配器和各种工业设备中。具体的应用实例包括家庭电器、计算机电源和汽车充电器等。
    使用建议:
    - 在电容性负载下使用时,需按20%的比例降低电流额定值。
    - 使用散热片以增加散热效果,从而提升设备的可靠性和寿命。
    - 确保安装过程中遵循制造商推荐的扭矩标准,以防止损坏。

    兼容性和支持


    GBU8005至GBU810均符合RoHS标准,并采用无铅焊接工艺,这使其兼容于现代环保要求。此外,该产品通过UL认证,证明其安全性。对于技术支持和维护,厂商提供了详尽的文档和在线资源,如产品说明书和设计指南。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:在高温环境下运行时出现过热现象。
    - 解决方案:增加散热片或使用更大的散热片来提高散热效果。

    - 问题:接通电源后电流无法正常导通。
    - 解决方案:检查接线是否有误或接触不良,确保正负极连接正确。

    总结和推荐


    总的来说,GBU8005至GBU810系列桥式整流器凭借其卓越的性能、可靠性以及良好的热管理能力,成为众多电源设计的理想选择。它们适用于广泛的工业和消费类应用,并且提供多种电压等级选项以满足不同需求。因此,我强烈推荐在需要高性能整流器的场合使用这一系列产品。

GBU804参数

参数
正向浪涌电流 200A
配置
If - 正向电流 8A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU804厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU804数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU804 GBU804数据手册

GBU804封装设计

查看详情并下载
Symbol
Footprint
3D Model
