首页  >  产品百科  >  MUR160-T

MUR160-T

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 快速恢复外延二极管 肖特基整流二极管, 600V, 通孔安装, DO-41封装
供应商型号: MUR160-T
供应商: 国内现货
标准整包数: 25

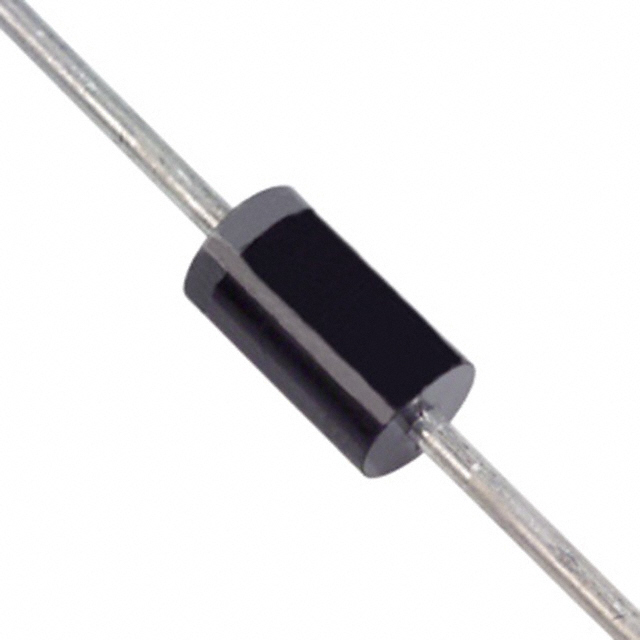

DIODES 整流二极管/整流桥 MUR160-T

MUR160-T概述


    产品简介


    MUR140 - MUR160 是由 Diodes Incorporated 生产的超级快恢复整流二极管系列,具有优异的性能和广泛的应用范围。这类二极管主要用于单相全波整流电路中,适用于60Hz的电阻性或电感性负载。在面对容性负载时,需要降低额定电流的20%以确保可靠性。此外,这些二极管广泛应用于电源设计、逆变器系统、开关电源(SMPS)等领域。

    技术参数


    以下是 MUR140 和 MUR160 的关键技术规格:
    | 参数 | 符号 | MUR140 | MUR160 | 单位 |

    | 最大重复峰值反向电压 | VRRM | 400 | 600 | V |
    | 平均整流输出电流 | IO | 1.0 | 1.0 | A |
    | 非重复性峰值正向浪涌电流 | IFSM | 35 | 35 | A |
    | 正向电压降 @ 1A, 25°C | VFM | 1.25 | 1.05 | V |
    | 反向恢复时间 | trr | 50 | 75 | ns |
    | 工作温度范围 | Tj, TSTG | -65 至 +175 | -65 至 +175 | °C |
    注:详细尺寸信息及封装细节参见 PDF 文件附录。

    产品特点和优势


    1. 玻璃钝化工艺:采用玻璃钝化结构,提升了抗腐蚀能力和长期稳定性。
    2. 快速恢复特性:显著降低了开关损耗,提高效率。
    3. 高电流承载能力:具备高达1A的平均整流输出电流。
    4. 强过载保护:瞬时正向浪涌电流可达到35A。
    5. 自动化兼容性强:适合自动装配流程,提升生产效率。
    6. 环保合规:无铅化设计,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 家用电器(如冰箱、空调)的整流模块。
    - 工业级开关电源设备。
    - 电信基站中的直流电源转换部分。
    使用建议:
    - 在设计中确保负载类型匹配说明书要求(如电阻性或电感性负载)。
    - 当面对容性负载时需按额定电流的20%降额使用。
    - 考虑到二极管的工作温度,建议选用合适的散热片来维持良好运行状态。

    兼容性和支持


    MUR140 和 MUR160 的封装为标准 DO-41 塑料封装,与大多数工业级 PCB 板设计完全兼容。Diodes Incorporated 提供详尽的技术文档和技术支持服务,涵盖产品选型指南、应用笔记以及常见故障排除方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 使用更大面积的散热器进行冷却 |
    | 开关频率较高引起较大反向恢复损耗 | 更换更高性能的肖特基二极管代替普通快恢复二极管 |
    | 导通压降过大 | 确保焊接质量良好,避免接触电阻增加 |

    总结和推荐


    总体而言,MUR140 和 MUR160 作为高性能的快恢复整流二极管,在电力电子领域展现了卓越的可靠性和效率。其紧凑的设计、高耐压等级以及对恶劣工作条件的良好适应性使其成为众多高端应用的理想选择。如果您的项目需要高效率、低损耗的整流解决方案,那么 MUR140 和 MUR160 将是最佳之选。强烈推荐此系列产品用于各种电源管理和控制模块中!

MUR160-T参数

参数
正向浪涌电流 35A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 75ns
长*宽*高 5.21mm*2.72mm*2.72mm
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MUR160-T厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

MUR160-T数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES MUR160-T MUR160-T数据手册

MUR160-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.0338
50+ ¥ 1.9723
500+ ¥ 1.913
1000+ ¥ 1.857
2500+ ¥ 1.8011
5000+ ¥ 1.2943
库存: 2950
起订量: 275 增量: 0
交货地:
最小起订量为:50
合计: ¥ 98.61
直接购买
加入购物车
