首页  >  产品百科  >  GBPC2506

GBPC2506

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 600V 300A 5μA 25A GBPC 28.8mm*28.8mm*8mm
供应商型号: UA-GBPC2506
供应商: 海外现货
标准整包数: 100

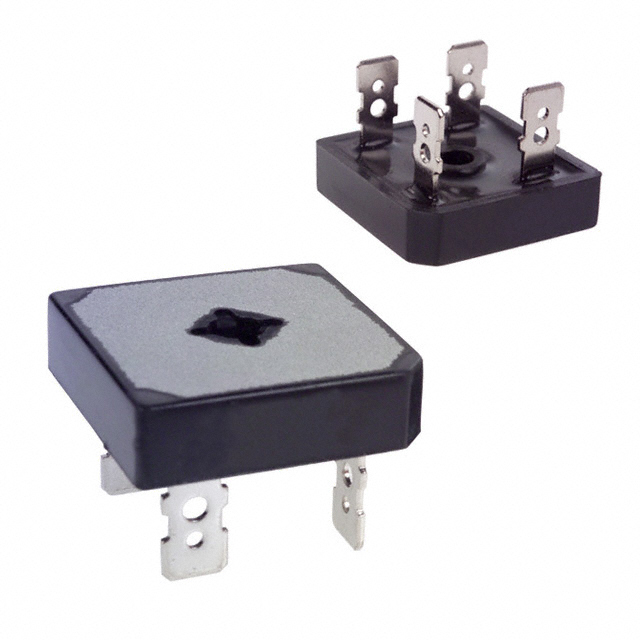

DIODES 整流二极管/整流桥 GBPC2506

GBPC2506概述

    GBPC25005/W - GBPC2510/W 25A Glass Passivated Bridge Rectifier

    产品简介


    GBPC25005/W 和 GBPC2510/W 是由 Diodes Incorporated 生产的玻璃钝化桥式整流器。它们具有 25A 的额定输出电流,适用于广泛的工业应用。这些整流器主要用于单相半波电路中的电源转换,包括电阻性负载和电感性负载。

    技术参数


    以下是 GBPC25005/W 和 GBPC2510/W 的关键技术规格和性能参数:
    - 峰值重复反向电压 (VRRM):50V 到 1000V
    - 平均整流输出电流 (@TC = 60°C):25A
    - 非重复峰值正向浪涌电流 (IFSM):300A
    - 正向电压 (每元件) (@IF = 12.5A):1.1V
    - 结到外壳热阻 (RθJC):1.3°C/W
    - 总电容 (CT):300pF
    - 工作和存储温度范围 (Tj, TSTG):-65°C 至 +150°C

    产品特点和优势


    1. 玻璃钝化晶片结构:确保长期稳定性和可靠性。
    2. 低反向泄漏电流:减少功率损耗,提高效率。
    3. 低功率损耗,高效率:适用于各种电源转换应用。
    4. 金属底座设计:提供最佳散热效果。
    5. 隔离电压:终端至外壳隔离电压达 1500V。
    6. RoHS合规:符合环保标准。

    应用案例和使用建议


    这些整流器广泛应用于各种工业电源应用,如电源供应、逆变器和电机驱动系统。具体应用案例包括:
    - 电源供应:将交流电源转换为稳定的直流电源。
    - 逆变器:用于各种电力电子系统中的电源转换。
    使用建议:
    - 在高温环境下使用时,需要考虑降低负载电流以避免过热。
    - 确保良好的散热措施,尤其是在高功率应用中。

    兼容性和支持


    这些整流器具有标准引脚布局,易于与其他电子元件兼容。Diodes Incorporated 提供全面的技术支持,包括在线资源、数据表和技术文档。

    常见问题与解决方案


    1. 如何处理高反向电压?
    - 解决方法:选择合适的型号(根据 VRRM 额定值),并确保电路设计中具有适当的保护措施。
    2. 如何减少发热?
    - 解决方法:采用有效的散热设计,如增加散热片或使用热管。

    总结和推荐


    GBPC25005/W 和 GBPC2510/W 是高性能的玻璃钝化桥式整流器,适用于多种工业应用。其独特的设计和可靠的性能使其成为市场上值得信赖的选择。总体而言,这是一款高度推荐的产品,特别适合需要高可靠性和高效能的应用场合。

GBPC2506参数

参数
正向浪涌电流 300A
配置 -
If - 正向电流 25A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 28.8mm*28.8mm*8mm
通用封装 GBPC
零件状态 停产
包装方式 托盘

GBPC2506厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBPC2506数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBPC2506 GBPC2506数据手册

GBPC2506封装设计

查看详情并下载
Symbol
Footprint
3D Model
