首页  >  产品百科  >  GBU1002

GBU1002

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 10A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: S-GBU1002
供应商: Future
标准整包数: 20

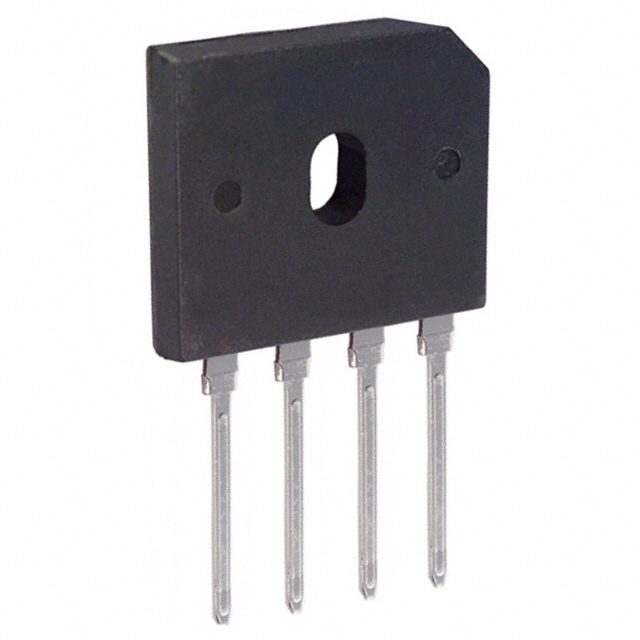

DIODES 整流二极管/整流桥 GBU1002

GBU1002概述

    GBU10005 - GBU1010 10A玻璃封装桥式整流器

    产品简介


    GBU10005 - GBU1010 是一款10A玻璃封装桥式整流器,专为印刷电路板应用设计。它具有高耐压能力和低反向泄漏电流,能够承受峰值浪涌电流达220A,适用于多种应用场景,如电源转换和稳压设备。

    技术参数


    - 工作电压:峰值重复反向电压 (VRRM) 高达1000V。
    - 额定电流:平均正向整流电流 (I(AV)) 达到10A。
    - 浪涌电流:非重复性峰值正向浪涌电流 (IFSM) 可达到220A。
    - 反向泄漏电流:在额定直流阻断电压下,温度为25°C时,反向电流 (IR) 不超过5.0μA;温度为125°C时不超过500μA。
    - 热阻:结到外壳的典型热阻 (RθJC) 为2.2°C/W。
    - 环境温度:工作及存储温度范围为-55°C至+150°C。

    产品特点和优势


    GBU10005 - GBU1010具有以下独特功能和优势:
    - 玻璃封装结构:提高可靠性并延长使用寿命。
    - 高耐压能力:最大耐压可达1500VRMS,适用于高电压应用。
    - 低反向泄漏电流:在高温环境下也能保持极低的反向泄漏电流。
    - 大浪涌电流能力:适合在恶劣环境中使用,具备出色的抗浪涌性能。

    应用案例和使用建议


    - 应用案例:广泛应用于电源转换器、稳压设备及电机驱动器等。
    - 使用建议:在使用过程中,根据应用需求选择合适的封装尺寸,确保散热良好,避免过载。如图1所示,可以通过增加散热片来降低结温,从而提高产品的稳定性和寿命。

    兼容性和支持


    - 兼容性:该产品符合UL认证标准,与多种电子设备兼容,可广泛应用于各类系统中。
    - 支持信息:详细的产品资料和售后服务可访问Diodes Incorporated官方网站获取。官网提供了详细的包装信息和产品目录。

    常见问题与解决方案


    - Q:如何正确安装该产品?
    - A: 按照机械数据中的安装要求进行安装,通过螺丝固定并控制扭矩不超过5.0英寸磅。
    - Q:如何保证良好的散热效果?
    - A: 建议采用散热片或散热器,以确保结温低于150°C。

    总结和推荐


    GBU10005 - GBU1010是一款高性能的桥式整流器,具备高耐压能力和大浪涌电流处理能力,适合用于需要高可靠性的工业应用。通过合理的使用建议和安装方法,可以确保其最佳性能和长久使用寿命。因此,强烈推荐使用这款产品,特别是对于对高电压、大电流有要求的应用场合。

GBU1002参数

参数
正向浪涌电流 220A
配置
If - 正向电流 10A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU1002厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU1002数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU1002 GBU1002数据手册

GBU1002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 0.575 ¥ 4.9433
100+ $ 0.5481 ¥ 4.754
500+ $ 0.5311 ¥ 4.5672
1500+ $ 0.506 ¥ 4.3923
4000+ $ 0.4895 ¥ 4.1363
库存: 3200
起订量: 40 增量: 20
交货地:
最小起订量为:20
合计: ¥ 98.86
直接购买
加入购物车
