HS1DDF-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 40A 15ns 5μA 1A 独立式 贴片安装
供应商型号: 30C-HS1DDF-13 DFLAT
供应商: 国内现货
标准整包数: 1

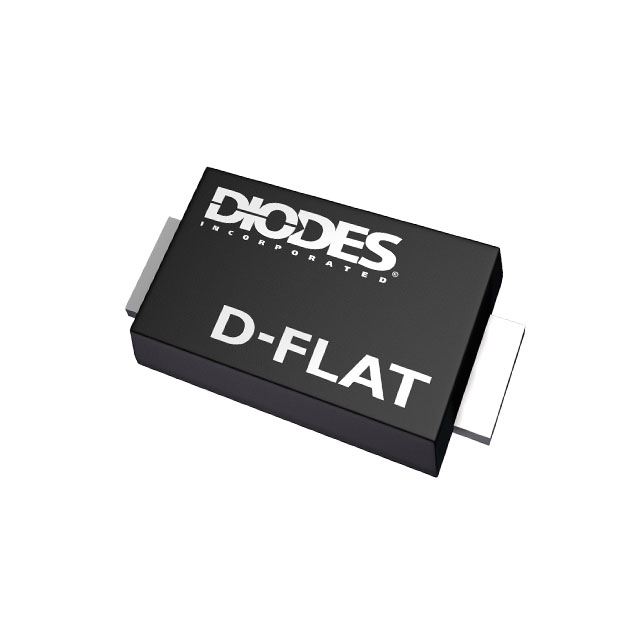

DIODES 整流二极管/整流桥 HS1DDF-13

HS1DDF-13概述

    # HS1DDF 1.0A 表面贴装超快恢复二极管

    1. 产品简介


    HS1DDF 是由 Diodes Incorporated 生产的一款高性能超快恢复二极管。这种二极管专为高效率电力系统设计,适用于各种高频开关电源、交流直流转换器及充电适配器等领域。由于其低正向电压降、高可靠性等特点,HS1DDF 在现代电子设备中具有广泛的应用。

    2. 技术参数


    以下是 HS1DDF 的关键技术参数:
    | 参数 | 数值 | 单位 |
    |
    | 最大重复峰值反向电压(VRRM) | 200 | V |
    | 平均整流输出电流(IO) | 1.0 | A |
    | 非重复峰值正向浪涌电流(IFSM) | 40 | A |
    | 正向电压降(VF) | 0.71-1.1 | V |
    | 反向漏电流(IR) | 0.02-100 | μA |
    | 反向恢复时间(tRR) | 12-15 | ns |
    | 结到端子热阻(RθJT) | 60 | °C/W |
    | 结到环境热阻(RθJA) | 92 | °C/W |
    | 工作温度范围(TJ, TSTG) | -55 至 +150 | °C |
    工作条件
    - 正向电流(IF):1A(最大)
    - 工作温度:-55°C 至 +150°C
    - 正向电压(VF):0.71-1.1V(IF = 1A,TJ = +25°C)
    测试条件
    - 漏电流(IR):0.02-100μA(VR = 200V,TJ = +25°C)

    3. 产品特点和优势


    HS1DDF 二极管具备多种独特功能和优势:
    - 低正向电压降:0.71-1.1V,低损耗且效率更高。
    - 超快恢复时间:12-15ns,适合高频应用。
    - 低漏电流:小于100μA(VR = 200V,TJ = +25°C),提升电路稳定性。
    - 玻璃钝化技术:提高可靠性。
    - 小封装:低轮廓,小尺寸,便于集成。
    - 无铅无卤素:符合环保标准。

    4. 应用案例和使用建议


    HS1DDF 二极管适用于多种高频电力转换器,例如 DC-DC 转换器、AC-DC 充电器、逆变器等。为了确保最佳性能,在选择 PCB 布局时应遵循制造商提供的推荐布局。
    使用建议
    - 确保在高温环境下正常工作时,降低正向电流。
    - 注意热管理,采用适当的散热措施以保持良好的性能。
    - 在布线时考虑电容效应,尽量减少寄生电容的影响。

    5. 兼容性和支持


    HS1DDF 与多种电子设备和组件兼容,如常见的 PCB 和连接器。Diodes Incorporated 提供了详细的技术文档和支持服务,确保用户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    问题1:正向电压降异常高
    解决方法:检查是否正确安装,确认无外部压力或机械应力影响。
    问题2:工作温度过高
    解决方法:改善散热设计,增加散热片或风扇等。
    问题3:反向恢复时间过长
    解决方法:确认所有连接正确无误,检查是否存在干扰源。

    7. 总结和推荐


    HS1DDF 二极管凭借其卓越的性能、小巧的体积以及广泛的应用领域,成为众多电子设备的首选元件。其出色的效率和可靠性使其在高频电力系统中表现出色,特别适用于需要高性能电源的场合。强烈推荐在各类高频电力转换器项目中使用 HS1DDF 二极管。
    希望本文档对您的设计和选型过程有所帮助。

HS1DDF-13参数

参数
Vr-反向电压 200V
反向恢复时间 15ns
正向浪涌电流 40A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HS1DDF-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

HS1DDF-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES HS1DDF-13 HS1DDF-13数据手册

HS1DDF-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.781
100+ ¥ 0.5379
500+ ¥ 0.4895
2500+ ¥ 0.4532
5000+ ¥ 0.4235
10000+ ¥ 0.396
库存: 9626
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.78
直接购买
加入购物车
