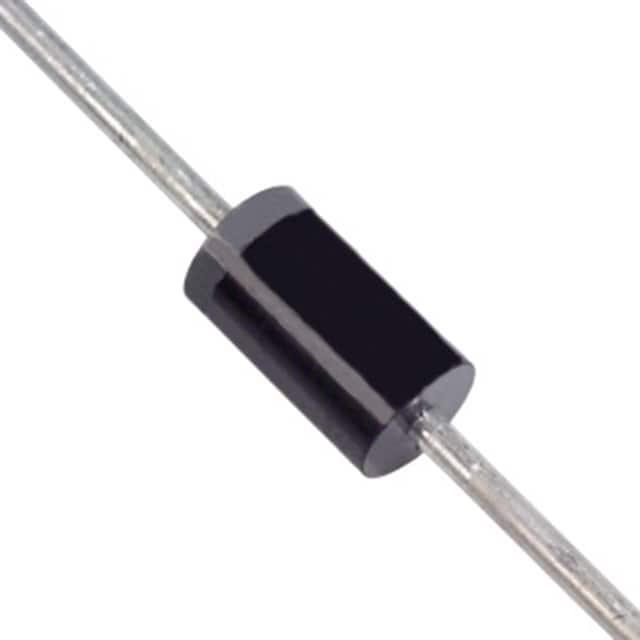

UF3006-T

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 800V 150A 75ns 5μA 3A 独立式 DO-201AD 通孔安装 9.5mm*5.3mm*5.3mm
供应商型号: 621-UF3006-T
供应商: Mouser
标准整包数: 1
DIODES 整流二极管/整流桥 UF3006-T

UF3006-T概述

    UF3001 – UF3007 3.0A 超快整流器技术手册

    1. 产品简介


    UF3001 – UF3007 系列超快整流器是专为高效率应用而设计的半导体器件。这些器件具备快速开关能力和低反向漏电流特性,广泛应用于各种电源电路、电动工具及通讯设备等领域。主要功能包括整流交流电、滤波输出信号及保护电路免受电压突变的影响。

    2. 技术参数


    | 特性 | 符号 | UF3001 | UF3002 | UF3003 | UF3004 | UF3005 | UF3006 | UF3007 |
    |
    | 峰值重复反向电压 | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 工作峰值反向电压 | VRWM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 直流阻断电压 | VR | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 正向平均整流输出电流 | IO | 3.0 A | 3.0 A | 3.0 A | 3.0 A | 3.0 A | 3.0 A | 3.0 A |
    | 非重复峰值正向浪涌电流 | IFSM | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A |
    | 正向电压(IF=3.0A) | VFM | 1.0 | 1.3 | 1.7 | 1.0 | 1.3 | 1.7 | 1.0 |
    | 反向恢复时间 | trr | 50 | 75 | 50 | 75 | 50 | 75 | 50 |

    3. 产品特点和优势


    UF3001 – UF3007 系列具有以下特点和优势:
    - 扩散结:采用扩散结技术,提高器件的整体性能和可靠性。
    - 超快开关:适用于需要快速开关的高效率应用,如电源管理、电机驱动等。
    - 高过载能力:最高可以承受 150A 的瞬态过载电流,增强了器件的鲁棒性。
    - 低反向漏电流:确保在高频率和高温环境下仍能保持低功耗。
    - 环保材料:无铅且符合 RoHS 标准,适合环保要求严格的应用场合。
    - 机械数据:采用 DO-201AD 封装,符合 UL 94V-0 标准,确保良好的防火性能。

    4. 应用案例和使用建议


    应用案例
    UF3001 – UF3007 系列适用于以下应用领域:
    - 电源转换器和适配器
    - 电动工具
    - 通信设备
    - 汽车电子系统
    - LED 照明
    使用建议
    - 在设计电路时,确保考虑器件的热阻,以避免过热导致的失效。
    - 在高频应用中,注意选用合适的电容和电感,以滤除不必要的噪声。
    - 对于峰值电流较高的应用,建议并联多个器件以分散负载。

    5. 兼容性和支持


    UF3001 – UF3007 系列器件采用 DO-201AD 封装,易于集成到现有电路板设计中。厂商提供了详细的订购信息和技术文档,以便客户进行采购和使用。此外,厂商还提供售后技术支持和维护服务,确保客户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - Q: 设备在高频率下运行时出现异常噪声怎么办?
    - A: 请检查电路中的电容和电感值,适当调整电容值以滤除高频噪声。

    - Q: 设备在高温环境下运行时,正向电压降增加,影响性能如何解决?
    - A: 确保设备在规定的温度范围内运行,并根据需要使用散热片或风扇来降低温度。

    - Q: 如何避免设备在大电流冲击下损坏?
    - A: 使用瞬态抑制二极管(TVS)或保险丝保护设备,防止大电流冲击损坏器件。

    7. 总结和推荐


    UF3001 – UF3007 系列超快整流器凭借其卓越的性能、快速开关能力和低功耗特性,在高效率应用领域表现优异。其低反向漏电流和高过载能力使其在恶劣环境中也能稳定工作。因此,强烈推荐此系列产品用于需要高性能整流的应用场景。

UF3006-T参数

参数
Vr-反向电压 800V
反向恢复时间 75ns
正向浪涌电流 150A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 5μA
长*宽*高 9.5mm*5.3mm*5.3mm
通用封装 DO-201AD
安装方式 通孔安装
零件状态 停产
包装方式 卷带包装

UF3006-T厂商介绍
