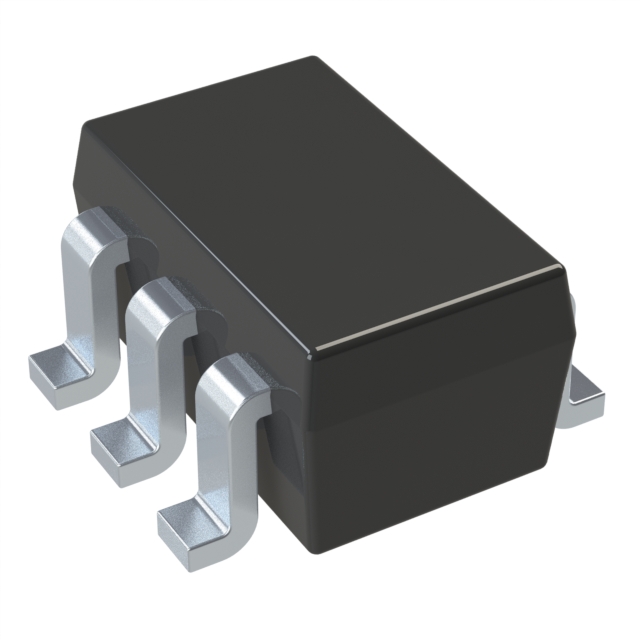

BAS40DW-04-7-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 肖特基二极管 二极管, 200mA, 40V, 表面贴装, SOT-363 (SC-88)封装, 6针
供应商型号: 30C-BAS40DW-04-7-F SOT363
供应商: 云汉优选
标准整包数: 1
DIODES 整流二极管/整流桥 BAS40DW-04-7-F

BAS40DW-04-7-F概述

    BAS40TW / DW-04 / DW-05 / DW-06 / BR / BRW 系列肖特基势垒二极管阵列技术手册

    产品简介


    BAS40TW / DW-04 / DW-05 / DW-06 / BR / BRW 系列是安森美半导体(Diodes Incorporated)生产的表面贴装肖特基势垒二极管阵列。这些器件以其低正向电压降、快速开关速度和小巧的表面贴装封装而著称。它们广泛应用于各种电子设备,如通信设备、计算机外围设备及汽车电子系统,以满足高频和高效率的应用需求。

    技术参数


    该系列肖特基势垒二极管的主要技术参数如下:
    - 正向连续电流(IFM): 200mA
    - 非重复峰值正向浪涌电流(IFSM): 600mA (t < 1.0s)
    - 反向峰值重复电压(VRRM): 40V
    - 反向工作电压(VRWM): 40V
    - 反向击穿电压(V(BR)R): 40V (IR = 10μA)
    - 正向电压降(VF): 380mV (IF = 1.0mA), 1000mV (IF = 40mA)
    - 反向漏电流(IR): 200nA (VR = 30V)
    - 总电容(CT): 5.0pF (VR = 0V, f = 1.0MHz)
    - 反向恢复时间(trr): 5.0ns (IF = IR = 10mA, Irr = 0.1 x IR, RL = 100Ω)
    - 功率耗散(PD): 200mW
    - 热阻(RθJA): 625°C/W
    - 工作温度范围(TJ): -55°C to +125°C
    - 存储温度范围(TSTG): -65°C to +125°C

    产品特点和优势


    - 低正向电压降:有效降低功耗并提高效率。
    - 快速开关:适用于高频应用,减少开关损耗。
    - 超小表面贴装封装:节省电路板空间,适合紧凑设计。
    - PN 结保护环:提供瞬态和静电放电保护,增强可靠性。
    - 无铅/RoHS 合规:符合环保标准。
    - AEC-Q101 认证:通过高可靠性标准,适用于汽车电子领域。
    - “绿色”装置:符合环保生产标准。

    应用案例和使用建议


    该系列产品适用于多种应用场景,如电源管理、电池充电电路、信号整流和保护电路等。例如,在电源适配器中,BAS40TW 可用于整流电路,降低损耗并提高转换效率。具体使用建议包括:
    - 优化 PCB 布局:确保适当的散热路径,避免过热。
    - 选择合适的封装:根据具体应用选择合适的型号(TW / DW-04 / DW-05 / DW-06 / BR / BRW)。
    - 考虑工作环境:在极端温度下使用时,注意热管理措施。

    兼容性和支持


    该系列产品采用 SOT-363 封装,易于与市场上其他小型 SMD 封装器件兼容。Diodes Incorporated 提供详尽的技术文档和在线资源支持,帮助用户进行设计和故障排除。同时,厂商还提供定期的产品更新和技术支持服务。

    常见问题与解决方案


    - 问题:产品过热。
    解决方法:增加散热片或优化 PCB 布局,确保良好的空气流通。
    - 问题:电流不稳定。
    解决方法:检查电路布局,确保正确的接地和电源供应。
    - 问题:工作电压超出范围。
    解决方法:参考数据表中的参数,确保使用条件在额定范围内。

    总结和推荐


    总体而言,BAS40TW / DW-04 / DW-05 / DW-06 / BR / BRW 系列肖特基势垒二极管阵列凭借其低正向电压降、快速开关性能和超小封装等特点,在众多应用场景中表现出色。它不仅能满足高频和高效能需求,还具备卓越的可靠性和环保性。因此,强烈推荐给需要高性能肖特基二极管的应用设计师和工程师。
    如果您对上述任何技术细节或使用建议有任何疑问,欢迎访问 Diodes Incorporated 的官方网站获取更多支持。

BAS40DW-04-7-F参数

参数
反向恢复时间 5ns
正向浪涌电流 600mA
配置 double双series
If - 正向电流 200μA
Ir - 反向电流 200nA
Vr-反向电压 40V
长*宽*高 2.15mm*1.3mm*1mm
通用封装 SOT-363
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
