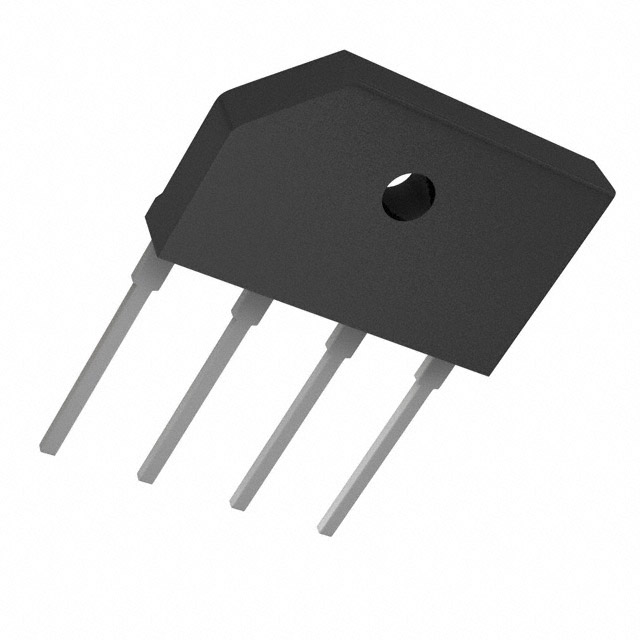

KBJ406G

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 600V 120A 5μA 4A KBJ 通孔安装 25.2mm*9.7mm*19.3mm
供应商型号: KBJ406G
供应商: 云汉优选
标准整包数: 3000
DIODES 整流二极管/整流桥 KBJ406G

KBJ406G概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册介绍了Diodes Incorporated的KBJ4005G-KBJ410G系列4.0A玻璃封装桥式整流器。这些器件适用于单相半波、60Hz的电阻性或电感性负载。当应用于电容性负载时,需要降额电流20%。产品主要特征包括通过螺钉固定的通孔安装方式,高击穿电压及低反向漏电流。

    2. 技术参数


    以下是产品的主要技术参数:
    - 峰值重复反向电压 (VRRM):50V至1000V
    - 工作峰值反向电压 (VRWM):同上
    - 平均整流输出电流 (IO):4.0A
    - 非重复性峰值正向浪涌电流 (IFSM):120A
    - 每个元件的正向电压 (VFM):1.0V
    - 最大非重复性浪涌电流:见图3
    - 总电容 (CT):40pF(见图4)
    - 典型热阻 (RθJC):5.5°C/W
    - 工作和存储温度范围 (Tj, TSTG):-65°C 至 +150°C

    3. 产品特点和优势


    KBJ4005G-KBJ410G系列具有以下特点:
    - 玻璃封装提高耐热性和可靠性。
    - 高耐压等级(高达1000V),适用于高压应用。
    - 低反向漏电流,保证系统稳定运行。
    - 大电流处理能力(可达120A),适合高功率需求场景。

    4. 应用案例和使用建议


    应用案例:
    这些桥式整流器广泛应用于工业控制系统、电源转换电路以及家用电器等领域。它们特别适合于需要高可靠性和稳定性场合,例如电机驱动电路、直流电源系统等。
    使用建议:
    - 在设计电路时,请确保所选型号的峰值反向电压满足系统需求。
    - 对于电容性负载,适当降额以防止过热损坏。
    - 注意正确选择散热措施,特别是大电流工作条件下。

    5. 兼容性和支持


    产品可与各种标准螺钉安装板配合使用,便于集成到现有系统中。厂商提供详细的文档和技术支持服务,确保用户能快速解决问题并高效使用产品。

    6. 常见问题与解决方案


    - 问题1:如何确定所需型号?
    - 解决方案:根据系统的工作电压和电流要求选择合适的VRRM和IO值。

    - 问题2:如何处理发热问题?
    - 解决方案:增加外部散热片或采用良好的通风设计,以降低工作温度。

    7. 总结和推荐


    总体而言,KBJ4005G-KBJ410G系列凭借其出色的性能指标和广泛应用前景,在众多同类产品中脱颖而出。特别适合对稳定性和可靠性要求较高的场合。我们强烈推荐此系列的产品用于各类高压、大电流应用场合。

KBJ406G参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 120A
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
长*宽*高 25.2mm*9.7mm*19.3mm
通用封装 KBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装

KBJ406G厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

KBJ406G数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES KBJ406G KBJ406G数据手册

KBJ406G封装设计

查看详情并下载
Symbol
Footprint
3D Model
