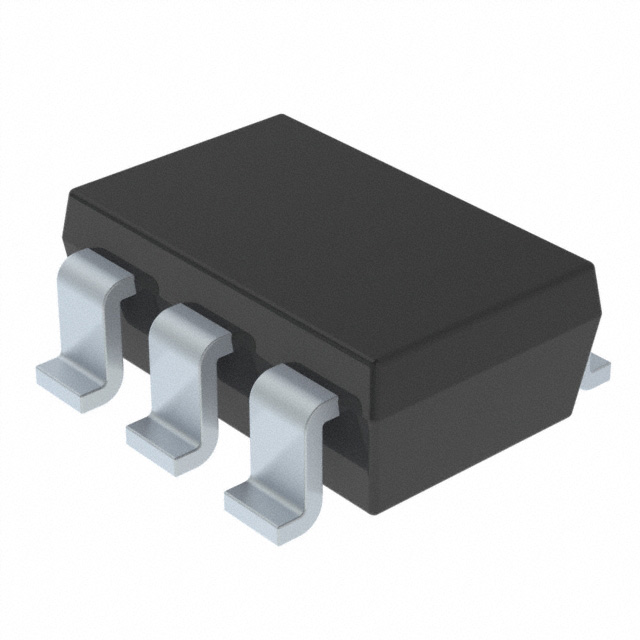

ZLLS2000QTA

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 40μA SOT-26
供应商型号: AV-S-DIIZLLS2000QTA
供应商: Avnet
标准整包数: 3000
DIODES 整流二极管/整流桥 ZLLS2000QTA

ZLLS2000QTA概述

    # ZLLS2000Q 40V High Current Low Leakage Schottky Diode

    产品简介


    ZLLS2000Q 是一款由 Diodes Incorporated 生产的表面贴装肖特基势垒二极管。这款二极管具有低正向电压降(VF),适用于高频整流和反向电压保护。主要应用领域包括但不限于:直流-直流转换器、闪光灯、移动电话充电电路、电机控制等。由于其出色的电气性能和可靠性,ZLLS2000Q 在各种电子设备中表现出色。

    技术参数


    主要技术规格
    - 最大连续反向电压 (VRRM): 40V
    - 最大正向电流 (IF): 2.2A
    - 最大峰值重复正向电流 (IFPK): 3.55A
    - 最大非重复正向电流 (IFSM): 12A
    - 最大功率耗散 (PD) (@TA = +25°C): 1.1W
    - 热阻抗 (Junction to Ambient, RθJA): 113°C/W (在静止空气中,PCB为25mm×25mm)
    - 工作温度范围 (TJ): -55°C 到 +150°C
    性能参数
    - 正向电压 (VF):
    - 285 mV @ IF = 50mA
    - 305 mV @ IF = 100mA
    - 335 mV @ IF = 250mA
    - 365-390 mV @ IF = 500mA
    - 403-430 mV @ IF = 1A
    - 433-490 mV @ IF = 1.5A
    - 461-540 mV @ IF = 2A
    - 509-600 mV @ IF = 3A
    - 反向漏电流 (IR):
    - 0.6 mA @ VR = 30V, TA = +85°C
    - 10 μA @ VR = 30V
    - 电容 (CD): 65 pF (f = 1 MHz, VR = 30V)
    - 反向恢复时间 (tRR): 6 ns (IF = 0.5A, IR = 1.0A, IRR = 0.25A)

    产品特点和优势


    ZLLS2000Q 具有以下独特功能和优势:
    - 低等效导通电阻:提供高效的电流传输。
    - 极低漏电流:确保高可靠性,减少能量损失。
    - 低正向电压降:适合高频率应用。
    - 快速开关特性:减少信号延迟。
    - 高热稳定性:封装材料允许工作温度高达 +150°C。
    - 环保设计:无铅、符合 RoHS 和 REACH 标准。
    - 高可靠性:符合 AEC-Q101 标准。

    应用案例和使用建议


    应用场景
    - 直流-直流转换器:提高电源转换效率。
    - 闪光灯:提供快速响应。
    - 移动电话充电电路:确保高效充电。
    - 电机控制:提升电机驱动性能。
    使用建议
    - 在选择合适的散热片时,应考虑二极管的热阻抗特性。
    - 为了减少信号延迟,应尽可能减小PCB走线长度。
    - 考虑到低漏电流的优势,在长周期运行时可延长产品寿命。

    兼容性和支持


    - 兼容性:ZLLS2000Q 采用 SOT26 封装,适用于广泛的应用场合。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持服务,包括 PPAP (生产件批准程序) 能力,确保产品质量。

    常见问题与解决方案


    常见问题
    1. 如何确保最佳散热效果?
    - 解决方案:选择合适的散热片并优化 PCB 设计。

    2. 怎样降低漏电流影响?
    - 解决方案:选择高温环境下的优质封装材料。
    3. 如何处理高温环境下性能下降?
    - 解决方案:优化散热系统设计,增加散热片面积。

    总结和推荐


    综上所述,ZLLS2000Q 是一款优秀的肖特基二极管,特别适合于高频率应用和需要高效能的应用场合。其出色的性能和可靠性使其成为直流-直流转换器、闪光灯和充电电路的理想选择。建议在需要高效能和高可靠性的应用中使用 ZLLS2000Q。

ZLLS2000QTA参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 40μA
通用封装 SOT-26
零件状态 在售
包装方式 卷带包装
