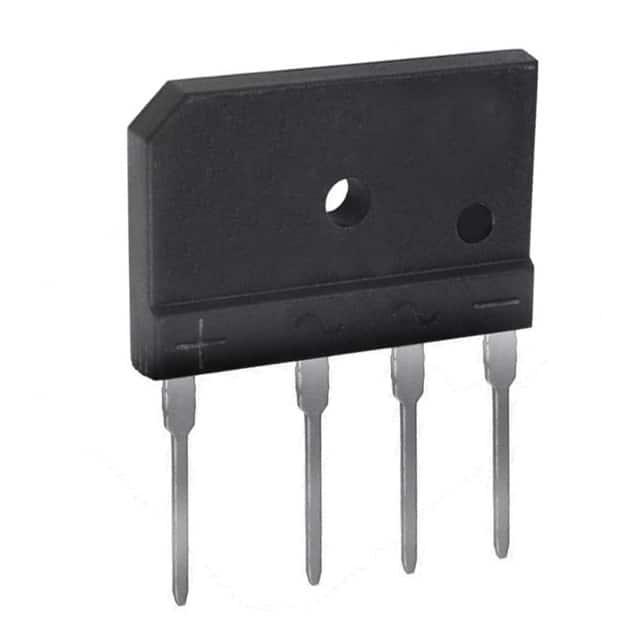

GBJ2008-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 800V 240A 10μA 20A GBJ 通孔安装 30.3mm*4.8mm*24.5mm
供应商型号: GBJ2008-FDI-ND
供应商: Digi-Key
标准整包数: 1
DIODES 整流二极管/整流桥 GBJ2008-F

GBJ2008-F概述

    GBJ20005-GBJ2010玻璃封装桥式整流器技术手册解析

    产品简介


    GBJ20005-GBJ2010 玻璃封装桥式整流器 是一款高性能的二极管产品,专为多种工业和消费电子应用设计。这类产品主要用于交流电转换成直流电,适用于单相电路,60Hz频率下的电阻性或电感性负载。对于电容性负载,推荐降额使用。本产品具备20A的平均正向整流输出电流能力,在110℃的工作温度下仍能保持稳定运行。

    技术参数


    - 峰值重复反向电压(VRRM):50V 至 1000V
    - 有效值反向电压(VR(RMS)):35V 至 700V
    - 平均正向整流输出电流(IO):20A
    - 非重复性正向浪涌电流(IFSM):240A
    - 每元件的正向电压(VFM):1.05V(IF=10A)
    - 峰值反向电流(IR):500μA(TA=25℃,VR=Rated)
    - 二进制电流(I2t):240A2s
    - 每元件的总电容(CT):60pF
    - 结到外壳热阻(RθJC):0.8°C/W
    - 操作及储存温度范围(Tj, TSTG):-55至+150℃
    - 外形尺寸:长度29.70mm至30.30mm,宽度19.70mm至20.30mm等

    产品特点和优势


    - 玻璃封装技术:采用玻璃封装,提升器件的可靠性与稳定性。
    - 高反向电压耐受能力:能够承受高达1000V的峰值重复反向电压,适用于高压应用场景。
    - 低反向泄漏电流:减少能量损失,提高能效。
    - 强大的过载能力:最高可承受240A的正向浪涌电流。
    - 适于印刷电路板应用:简化安装过程,提升整体系统集成度。

    应用案例和使用建议


    - 应用示例:广泛应用于家电、电机控制、LED照明、电信设备等领域,特别适合需要高可靠性、紧凑体积的应用场景。
    - 使用建议:
    - 在设计电路时应注意根据实际需求选择合适型号。
    - 确保散热设计合理,避免因过热导致性能下降。
    - 当连接电容性负载时,需适当降低电流负荷以确保安全。

    兼容性和支持


    - 兼容性:与标准的通孔焊接工艺兼容,易于与其他电子组件协同工作。
    - 厂商支持:提供详尽的技术文档与支持服务,帮助客户快速上手使用。

    常见问题与解决方案


    - Q1: 设备在高温环境下工作不稳定。
    - A1: 确保良好的散热措施,必要时使用散热片。
    - Q2: 正向电压波动较大。
    - A2: 检查连接线路是否有接触不良的情况,确保所有连接稳固可靠。

    总结和推荐


    总体来看,GBJ20005-GBJ2010 玻璃封装桥式整流器凭借其出色的电气特性和可靠的性能,在众多应用中展现出卓越的适用性。强烈推荐给需要高性能、高稳定性的电子工程项目。

GBJ2008-F参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 240A
配置 -
If - 正向电流 20A
Ir - 反向电流 10μA
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBJ2008-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBJ2008-F数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBJ2008-F GBJ2008-F数据手册

GBJ2008-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9808 ¥ 25.1878
15+ $ 1.7319 ¥ 14.4942
105+ $ 1.2717 ¥ 10.6423
510+ $ 1.1845 ¥ 9.9126
1005+ $ 1.0923 ¥ 9.141
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.18
