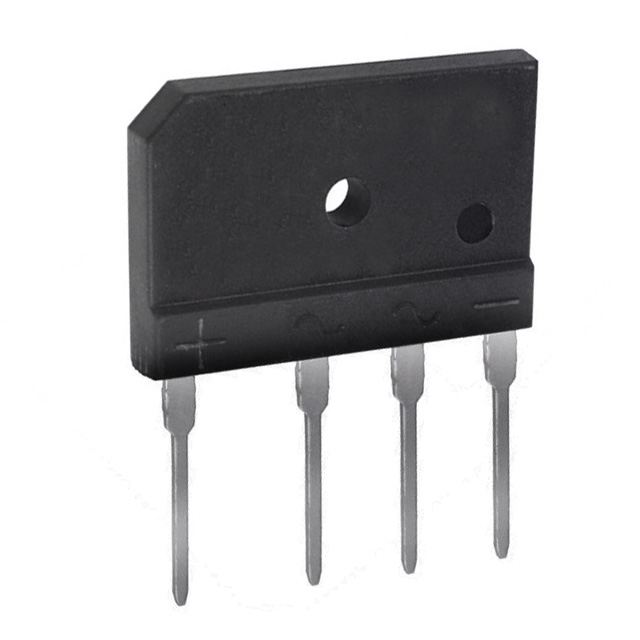

GBJ1510-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 1KV 240A 10μA 15A GBJ 通孔安装 30.3mm*4.8mm*24.5mm
供应商型号: C526640
供应商: 国内现货
标准整包数: 1
DIODES 整流二极管/整流桥 GBJ1510-F

GBJ1510-F概述

    GBJ15005 - GBJ1510 系列玻璃封装桥式整流器技术手册

    产品简介


    GBJ15005 - GBJ1510系列玻璃封装桥式整流器是专为印刷电路板应用设计的产品。这种整流器采用模具塑料材料制成,具有UL阻燃等级94V-0,适用于高可靠性要求的应用场景。本系列产品通过RoHS认证,符合环保标准。

    技术参数


    - 最大额定值
    - 最大重复峰值反向电压(VRRM):50-1000V
    - 额定工频反向电压(VR(RMS)):35-700V
    - 最大非重复峰值正向浪涌电流(IFSM):240A
    - 正向电压降(VFM):1.05V @ 7.5A DC
    - 峰值反向电流(IR):10-500µA
    - 融断电流(I²t):240A²s(<8.3ms)
    - 元件总电容(CT):60pF(典型值)
    - 机械数据
    - 尺寸(单位:mm)
    - A: 29.70-30.30
    - B: 19.70-20.30
    - C: 17.00-18.00
    - D: 3.80-4.20
    - E: 7.30-7.70
    - G: 9.80-10.20
    - H: 2.00-2.40
    - I: 0.90-1.10
    - J: 2.30-2.70
    - K: 3.0 X 45°
    - L: 4.40-4.80
    - M: 3.40-3.80
    - N: 3.10-3.40
    - P: 2.50-2.90
    - R: 0.60-0.80
    - S: 10.80-11.20

    产品特点和优势


    - 玻璃封装技术:采用了玻璃封装技术,增强了整流器的耐热性和机械强度。
    - 高耐压能力:最大重复峰值反向电压高达1000V,适用于高压环境下的应用。
    - 低反向泄漏电流:反向泄漏电流极低,确保了更高的可靠性和稳定性。
    - 卓越的过载能力:最大非重复峰值正向浪涌电流达240A,适应瞬态过载需求。
    - UL认证:已获得UL认证,符合美国安全标准。

    应用案例和使用建议


    - 应用场景:适用于单相交流电路,频率为60Hz,负载类型可以是电阻性或电感性。对于电容性负载,需要降额20%使用。
    - 使用建议:在高温环境下使用时,建议加装散热片以保持整流器的温度不超过100°C。图1展示了随温度变化的正向电流降额曲线,显示了无散热片和有散热片时的情况,建议根据实际应用场景选择合适的散热方式。

    兼容性和支持


    - 兼容性:适合各种标准印刷电路板安装,具有良好的兼容性。
    - 支持和服务:制造商提供全面的技术支持和售后服务,确保用户能够获得及时的技术帮助。

    常见问题与解决方案


    - 问题1:如何处理过高的反向电流?
    - 解决方案:检查是否有外部短路或其他故障。确认是否达到最大额定值,必要时更换更高规格的整流器。

    - 问题2:在高频应用中,如何优化电容特性?
    - 解决方案:考虑并联使用多个低电容值的电容器,以减少整体电容影响。

    总结和推荐


    GBJ15005 - GBJ1510系列玻璃封装桥式整流器以其高性能、高可靠性及广泛的应用范围,在众多同类产品中脱颖而出。它特别适用于需要高耐压、低泄漏电流和卓越过载能力的应用场合。强烈推荐使用此系列产品,特别是在对安全性、稳定性和耐用性有较高要求的环境中。

GBJ1510-F参数

参数
正向浪涌电流 240A
配置 -
If - 正向电流 15A
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装
