首页  >  产品百科  >  ULN2002AD16-U

ULN2002AD16-U

产品分类: 其他驱动器
厂牌: DIODES
产品描述: Trans Darlington NPN 50V 0.5A 16-Pin PDIP Tube
供应商型号: 3944346
供应商: 海外现货
标准整包数: 5

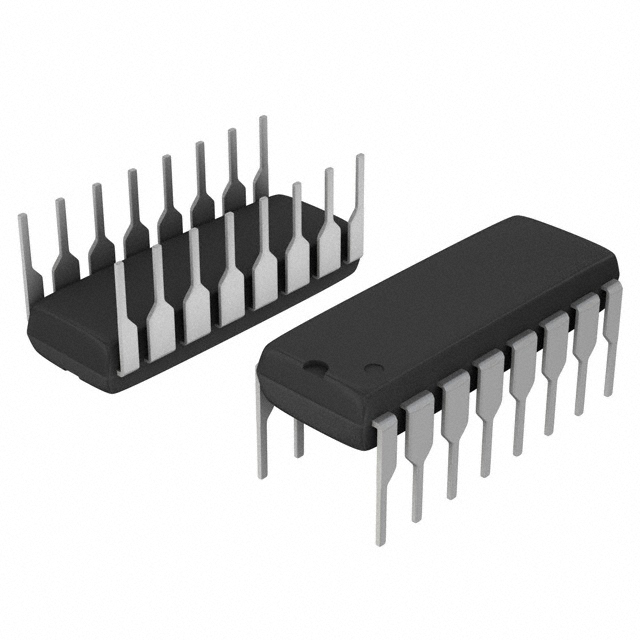

DIODES 其他驱动器 ULN2002AD16-U

ULN2002AD16-U概述


    产品简介


    ULN2002A、ULN2003A 和 ULN2004A 是由 Diodes Incorporated 生产的一系列高电压、高电流达林顿晶体管阵列,适用于需要高驱动能力的应用场合。这些器件每包含七个共发射极对(open collector),每个对可承受高达500mA的集电极电流。该系列产品广泛应用于各种负载驱动,如电磁阀、继电器、直流电机、LED显示器、灯丝灯泡、热敏打印机头及大功率缓冲器。

    技术参数


    绝对最大额定值
    - 集电极-发射极电压 (VCC): 50V
    - 钳位二极管反向电压 (VR): 50V
    - 输入电压 (VI): 30V
    - 峰值集电极电流 (ICP): 500mA
    - 输出钳位电流 (IOK): 500mA
    - 总发射极电流 (ITE): -2.5A
    - 结到环境的热阻 (θJA): 63.0°C/W (SO-16); 50.0°C/W (PDIP-16)
    - 结到壳的热阻 (θJC): 12.0°C/W (SO-16); 15.0°C/W (PDIP-16)
    推荐操作条件
    - 集电极-发射极电压 (VCC): -50V
    - 工作环境温度 (TA): -40°C 至 +105°C
    电气特性
    - 饱和导通电压 (VCE(SAT)): 典型值为0.9V至1.6V
    - 钳位前向电压 (VF): 典型值为1.7V至2.0V
    - 输出高电平电压 (VOH): 50V 时典型值为30V

    产品特点和优势


    ULN2002A、ULN2003A 和 ULN2004A 系列具有以下显著特点:
    - 500mA 的单输出额定集电极电流
    - 高电压输出:50V
    - 包含输出钳位二极管
    - 兼容多种常见的逻辑类型输入
    - 支持多种封装形式:SO-16 和 PDIP-16
    这些产品非常适合用于要求高可靠性的工业控制、自动化设备以及消费电子产品中,尤其是在高电流和高电压应用场合。其紧凑的设计和广泛的适用性使其在市场上具备很强的竞争力。

    应用案例和使用建议


    应用案例
    - 电磁阀驱动:通过控制电磁阀来实现液压系统的开关控制。
    - 继电器驱动:适用于控制交流和直流电路的切换。
    - LED显示:可以用于控制LED矩阵以显示动态信息。
    - 直流电机控制:适合于工业机器人和自动化机械的运动控制。
    使用建议
    1. 散热管理:由于ULN2002A/ULN2003A/ULN2004A的工作电流较大,建议使用适当的散热措施,例如在电路板上设计合理的走线以提高散热效率。
    2. 布局优化:输入和输出引脚布局相反,有利于简化PCB布线,减少信号干扰。
    3. 测试和验证:在实际应用中,确保正确连接并进行必要的测试和验证,以确保稳定性和可靠性。

    兼容性和支持


    ULN2002A/ULN2003A/ULN2004A 系列产品分别与 14~25V、5V TTL 和 6~15V 的CMOS、PMOS逻辑门兼容。Diodes Incorporated 提供详尽的技术文档和支持服务,帮助用户解决问题并优化系统设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 发热量大 | 增加散热片,合理布局电路板,减少散热阻抗 |
    | 驱动能力不足 | 检查电源电压是否满足要求,增加外接电路 |
    | 输入信号不稳定 | 确保信号源稳定,适当添加滤波电容 |

    总结和推荐


    综上所述,ULN2002A、ULN2003A 和 ULN2004A 系列产品凭借其出色的电气特性和广泛的应用范围,在众多领域中展现出强大的竞争力。它们特别适合于需要高电流和高电压驱动的应用场景。建议在需要高可靠性和稳定性的项目中使用此系列产品,以获得最佳效果。

ULN2002AD16-U参数

参数
拓扑 -
驱动数量 -
长*宽*高 19.1mm*6.35mm*3.3mm
通用封装 DIP-16
安装方式 通孔安装
零件状态 停产
包装方式 管装

ULN2002AD16-U厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ULN2002AD16-U数据手册

厂牌 PDF简要描述 下载
DIODES 其他驱动器 DIODES ULN2002AD16-U ULN2002AD16-U数据手册

ULN2002AD16-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
