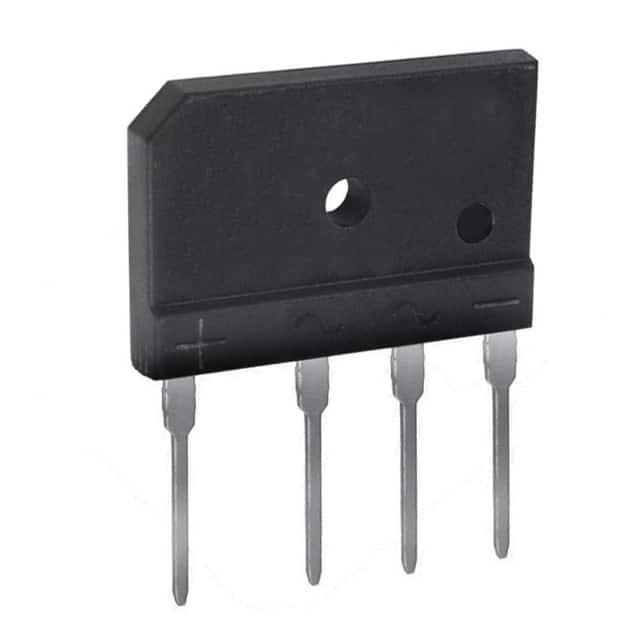

GBJ610-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 6A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBJ封装, 通孔安装
供应商型号: 3944430
供应商: 海外现货
标准整包数: 1
DIODES 整流二极管/整流桥 GBJ610-F

GBJ610-F概述


    产品简介


    GBJ6005 至 GBJ610 是一系列由 Diodes Incorporated 生产的玻璃封装桥式整流器,提供额定电流为 6.0A 的整流功能。这些产品广泛应用于单相电路,无论是电阻性负载还是感性负载,均能稳定工作。对于容性负载,需要适当降额处理以确保可靠运行。此系列产品特别适用于印刷电路板应用,且已通过 UL 认证作为认可组件。

    技术参数


    - 峰值重复反向电压(VRRM):50V 至 1000V
    - 工作峰值反向电压(VRWM):50V 至 1000V
    - 直流阻断电压(VR):50V 至 1000V
    - 平均正向整流输出电流(IO):6.0A
    - 非重复峰值正向浪涌电流(IFSM):170A
    - 正向电压(VFM):1.0V
    - 峰值反向电流(IR):5.0 µA
    - 热阻抗(RθJC):1.8 °C/W
    - 总电容(CT):55 pF
    - 工作温度范围:-65°C 到 +150°C

    产品特点和优势


    1. 玻璃封装结构:确保长期可靠性和稳定性。
    2. 高绝缘强度:达到 1500VRMS,适合多种应用场景。
    3. 低反向泄漏电流:提高系统效率和可靠性。
    4. 高过载能力:可承受高达 170A 的峰值浪涌电流,适应各种严苛的工作条件。
    5. RoHS 合规:符合环保标准,适用于现代电子产品。

    应用案例和使用建议


    应用案例
    - 单相交流电转换:适用于单相 60Hz 交流电路,能够处理电阻性和感性负载。
    - 电源适配器:在电源适配器中作为整流元件,保证稳定的直流输出。
    - 工业控制系统:适用于需要高可靠性和耐受性的工业控制设备。
    使用建议
    - 散热处理:由于正向电流会发热,建议在安装时使用散热片或散热器,以保持温度低于最大允许值。
    - 负载类型考虑:如果负载是容性负载,则需降低电流使用量,避免过载导致损坏。
    - 引脚焊接:按照 MIL-STD-202 方法进行焊接,确保引脚连接牢固且可焊性良好。

    兼容性和支持


    - 兼容性:GBJ 系列产品可与大部分常见电路板和设备兼容。
    - 技术支持:Diodes Incorporated 提供全面的技术支持和售后服务,包括产品资料、样品申请和技术咨询。

    常见问题与解决方案


    - Q:正向电压 VFM 是否过高?
    - A: 可能是因为电流过大导致发热,建议在使用时注意降额,并加装散热措施。

    - Q:如何判断产品的使用寿命?
    - A: 长期工作在极端环境下,如高温或大电流下,可能会影响寿命。建议定期检查并进行必要的维护。

    总结和推荐


    GBJ6005 至 GBJ610 桥式整流器凭借其出色的性能和高可靠性,成为广泛应用的理想选择。特别是在对温度和可靠性要求较高的场合。我们强烈推荐这些产品用于需要高效、可靠整流解决方案的各类应用场景。

GBJ610-F参数

参数
正向浪涌电流 170A
配置
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBJ610-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBJ610-F数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBJ610-F GBJ610-F数据手册

GBJ610-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.4541
10+ ¥ 10.9382
100+ ¥ 10.7429
500+ ¥ 10.7429
1000+ ¥ 10.5476
5000+ ¥ 10.5476
库存: 8
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.45
