PD3S230HQ-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 30V 30A 100μA 2A 独立式 PDI-323 贴片安装
供应商型号: 30C-PD3S230HQ-7 PDI323
供应商: 云汉优选
标准整包数: 1

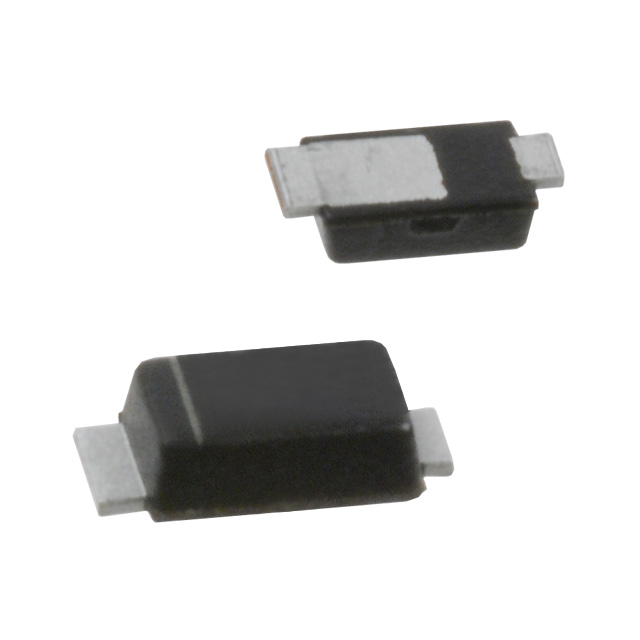

DIODES 整流二极管/整流桥 PD3S230HQ-7

PD3S230HQ-7概述

    # PD3S230HQ 2.0A表面贴装肖特基势垒整流器技术手册

    产品简介


    PD3S230HQ是Diodes Incorporated生产的2.0A表面贴装肖特基势垒整流器,采用PowerDI®323封装。这款整流器特别适用于汽车应用,具有极小的表面贴装封装、瞬态保护功能和高浪涌能力。此外,它还符合RoHS标准,是一款无卤素和锑的“绿色”设备。

    技术参数


    - 最大反向电压(VRRM):30V
    - 平均正向电流(IF(AV)):2.0A
    - 非重复峰值正向浪涌电流(IFSM):30A(8.3ms单半正弦波)
    - 热阻(Junction to Soldering Point):6°C/W
    - 热阻(Junction to Ambient Air):177°C/W 或 128°C/W(根据PCB材料不同而异)
    - 工作温度范围:-55°C至+150°C
    - 漏电电流(IR):典型值为0.7μA,最大值为100μA(测试条件:VR=30V,TA=+25°C)
    - 总电容(CT):典型值为40pF(测试条件:VR=10V,f=1.0MHz)

    产品特点和优势


    1. 超小型表面贴装封装:节省空间,适合紧凑设计。
    2. 防瞬态冲击:带有防护环的设计,可以保护电路免受瞬态冲击的影响。
    3. 高浪涌能力:可承受大电流冲击,适用于需要高可靠性应用的场合。
    4. 无卤素和无锑的绿色产品:符合环保标准,适用于对环境要求较高的应用。
    5. AEC-Q101标准认证:符合汽车电子工业的严格要求,适合用于汽车电子产品。

    应用案例和使用建议


    PD3S230HQ非常适合以下应用:
    - 极性保护二极管:确保电路中的极性正确。
    - 回路二极管:作为电源回路的一部分。
    - 开关二极管:用于需要快速切换的应用。
    在使用时,应注意反向电压不要超过额定值,以避免损坏。另外,如需长时间处于高温环境下工作,应考虑散热措施,以免过热影响性能。

    兼容性和支持


    PD3S230HQ可以与其他符合相同电气特性要求的电子元器件兼容。Diodes Incorporated提供了详尽的技术支持,包括产品合规性定义、封装细节和建议的焊盘布局指南。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,PD3S230HQ的性能如何?
    - 解答:在最高工作温度下,正向电流应降低以保持安全运行。详细曲线可以在手册中查看(图5和图6)。
    2. 问题:如何确保PD3S230HQ符合RoHS标准?
    - 解答:查阅手册中有关RoHS的详细说明(见“Notes 1 & 2”),确认所有适用的RoHS豁免已经得到应用。
    3. 问题:PD3S230HQ能否用于汽车电子系统?
    - 解答:可以,因为PD3S230HQ已通过AEC-Q101标准认证,适用于汽车应用(见“Notes 4”)。

    总结和推荐


    PD3S230HQ是一款出色的肖特基势垒整流器,适用于各种应用,特别是在汽车电子和紧凑型电路设计方面。其独特的功能和优势使其在市场上具有显著的竞争优势。对于需要高可靠性、高效能且环保的产品设计者而言,这无疑是一个值得推荐的选择。

PD3S230HQ-7参数

参数
If - 正向电流 2A
Ir - 反向电流 100μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
通用封装 PDI-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PD3S230HQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PD3S230HQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES PD3S230HQ-7 PD3S230HQ-7数据手册

PD3S230HQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.408
200+ ¥ 1.0769
1500+ ¥ 0.9361
3000+ ¥ 0.814
库存: 2804
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.4
直接购买
加入购物车
