KBJ604G

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 400V 170A 5μA 6A KBJ 通孔安装 25.2mm*9.7mm*19.3mm
供应商型号: 621-KBJ604G
供应商: Mouser
标准整包数: 1

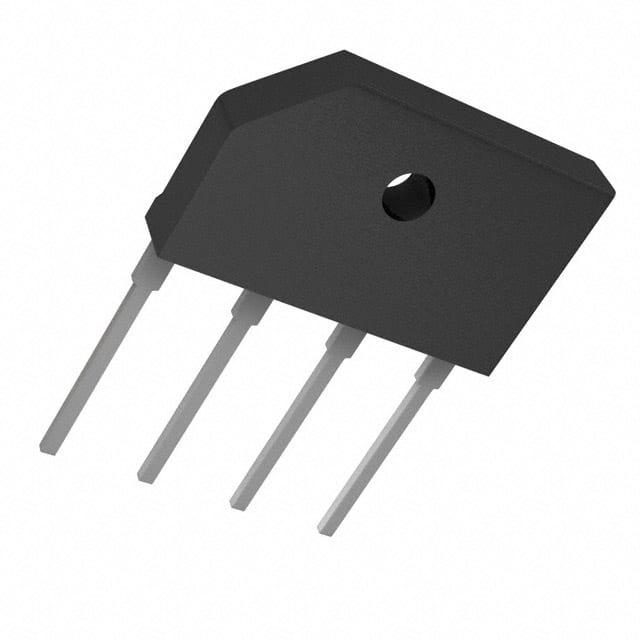

DIODES 整流二极管/整流桥 KBJ604G

KBJ604G概述

    KBJ6005G - KBJ610G 6.0A玻璃封装桥式整流器技术手册

    产品简介


    KBJ6005G - KBJ610G是一款专为印刷电路板应用设计的6.0A玻璃封装桥式整流器。这款整流器具有低反向漏电流、高瞬态过载能力和耐高温等显著特性,适用于多种电子设备中,如电源供应器、驱动电路和其他需要整流功能的场合。

    技术参数


    KBJ6005G - KBJ610G的主要技术规格如下:
    - 峰值重复反向电压(VRRM): 50V至1000V
    - 工作峰值反向电压(VRWM): 50V至1000V
    - 直流阻断电压(VR): 50V至1000V
    - 平均整流输出电流(IO): 6.0A
    - 非重复峰值正向浪涌电流(IFSM): 170A
    - 典型热阻抗(RθJC): 1.5°C/W
    - 工作和存储温度范围(TJ, TSTG): -65°C至+150°C
    - 峰值正向压降(VFM): 1.0V(在IF=3.0A时)
    - 峰值反向电流(IRM): 5.0µA(在TC=25°C下)
    - 总电容(CT): 80pF(在1.0MHz,反向电压4.0V时)

    产品特点和优势


    KBJ6005G - KBJ610G的主要特点和优势如下:
    - 玻璃封装:提供出色的耐用性和热稳定性。
    - 高耐压能力:额定峰值重复反向电压高达1000V。
    - 低反向漏电流:保证了更高的可靠性和稳定性。
    - 出色的浪涌保护能力:非重复峰值正向浪涌电流可达170A。
    - 环保合规:符合RoHS标准,采用无铅焊料。

    应用案例和使用建议


    该产品广泛应用于各种电源管理和驱动电路中。例如,在开关电源的设计中,KBJ6005G - KBJ610G能够有效处理高电流的整流需求,确保系统的稳定运行。在使用过程中,用户需注意以下几点:
    - 在高负载条件下,应注意监测整流器的工作温度,以防止因过热导致的损坏。
    - 在连接电路时,确保极性正确,避免不必要的反向电流损害。
    - 定期检查整流器的电容值,确保其在正常范围内,避免电容失效影响系统性能。

    兼容性和支持


    KBJ6005G - KBJ610G的设计符合行业标准,易于与其他电子元件兼容。Diodes Incorporated提供了详尽的技术支持,包括安装指南、维护手册和技术文档,确保客户能够在使用过程中获得全面的帮助和支持。

    常见问题与解决方案


    在使用过程中,可能会遇到以下常见问题及相应的解决方案:
    - 问题1:整流器温度过高
    解决方案:确保良好的散热措施,增加散热片或使用风扇强制冷却。
    - 问题2:浪涌电流过大
    解决方案:检查电路设计,适当添加限流电阻或保险丝。
    - 问题3:反向电流异常
    解决方案:检查反向电压设置,确保不超过额定值。

    总结和推荐


    KBJ6005G - KBJ610G作为一款高性能的桥式整流器,以其出色的电气特性和广泛的适用范围,成为众多应用场合的理想选择。它在高电流处理、稳定性和可靠性方面表现出色,适合需要高可靠性电源管理的应用场合。强烈推荐使用此产品,尤其是对于那些对系统稳定性和寿命要求较高的工业应用。

KBJ604G参数

参数
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 170A
配置 -
If - 正向电流 6A
长*宽*高 25.2mm*9.7mm*19.3mm
通用封装 KBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装

KBJ604G厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

KBJ604G数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES KBJ604G KBJ604G数据手册

KBJ604G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1275 ¥ 17.9774
10+ $ 1.311 ¥ 11.078
20+ $ 1.2995 ¥ 10.9808
100+ $ 0.9904 ¥ 8.3685
500+ $ 0.9061 ¥ 7.6567
1000+ $ 0.8435 ¥ 7.1274
2500+ $ 0.8012 ¥ 6.7697
5000+ $ 0.7907 ¥ 6.681
