US2JDFQ-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 600V 50A 75ns 5μA 2A 独立式 贴片安装
供应商型号: 30C-US2JDFQ-13 DFLAT
供应商: 国内现货
标准整包数: 1

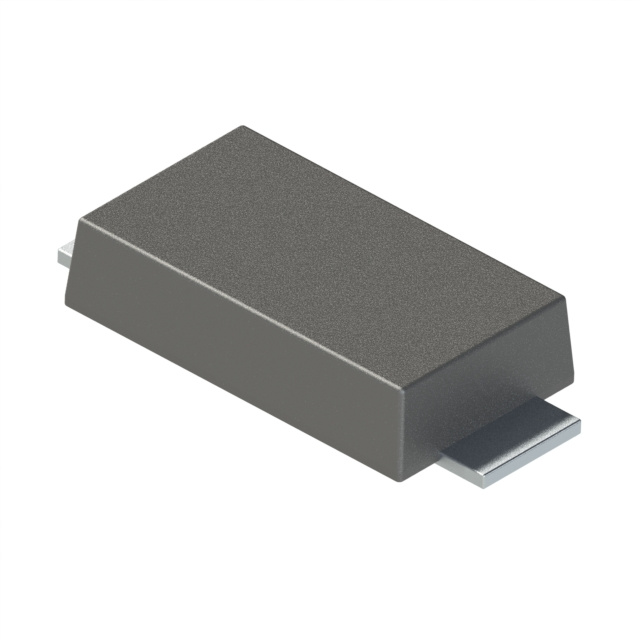

DIODES 整流二极管/整流桥 US2JDFQ-13

US2JDFQ-13概述

    US2JDFQ 2.0A 超快恢复整流器技术手册

    产品简介


    US2JDFQ是一款超快恢复整流器,封装在低轮廓D-FLAT封装中。该产品广泛应用于各种领域,如逆向保护、开关及阻断等。其主要特点是快速恢复时间和高效率,适用于多种高要求的电子电路设计。

    技术参数


    US2JDFQ的主要技术规格如下:
    - 最大反向重复峰值电压 (VRRM):600V
    - 平均整流输出电流 (IO):2.0A
    - 最大正向电压降 (VFMAX):1.7V
    - 最大反向电流 (IR):5μA
    - 峰值重复正向浪涌电流 (IFSM):50A(8.3ms半正弦波)
    - 工作温度范围 (TJ, TSTG):-55°C 到 +150°C
    - 热阻抗 (RϴJT):22°C/W

    产品特点和优势


    - 玻璃钝化芯片结构:确保长期稳定性和可靠性。
    - 超快恢复时间:适合高效率的应用场景。
    - 峰值浪涌电流等级:可达50A,满足高可靠性需求。
    - 低轮廓设计:封装高度小于1.1mm,适合空间受限的设计。
    - 无卤素无锑“绿色”装置:符合RoHS标准。
    - AEC-Q101认证:适用于高可靠性汽车应用。
    - PPAP能力:具备生产件批准程序能力。

    应用案例和使用建议


    US2JDFQ可以应用于多种场合,例如电源转换、逆变器和逆向保护。具体应用包括:
    - 逆向保护:确保电路安全,防止反向电流冲击。
    - 开关应用:提高开关频率,降低能耗。
    - 阻断电路:有效隔离不同部分,确保电路稳定。
    使用建议:
    - 确保选择合适的散热措施,以应对高温情况。
    - 使用适当的焊接工艺,以确保可靠连接。
    - 在高湿度环境中,应考虑增加防潮措施。

    兼容性和支持


    US2JDFQ与多种电路设计兼容,适用于不同的系统集成。Diodes Incorporated提供了全面的支持服务,包括PPAP能力和详细的机械数据说明,确保客户在产品生命周期内获得最佳体验。

    常见问题与解决方案


    - 问题1:高温环境下如何保持稳定性?
    - 解决办法:采用高效散热片,确保良好的热传导,避免温度过高。
    - 问题2:如何防止反向电流冲击?
    - 解决办法:选用合适容量的电容器进行滤波,同时加入逆向保护二极管。
    - 问题3:如何避免浪涌电流对系统的损害?
    - 解决办法:添加保险丝或其他过流保护装置,确保电路安全。

    总结和推荐


    US2JDFQ凭借其超快恢复时间、高效率和多种优势,在多种高要求应用中表现出色。其独特的功能使其成为市场上同类产品中的佼佼者。对于需要高性能、高可靠性的应用,强烈推荐使用US2JDFQ。
    综上所述,US2JDFQ不仅符合多种国际标准,而且在实际应用中展现出卓越的性能和可靠性。因此,强烈推荐将其作为关键组件使用。

US2JDFQ-13参数

参数
反向恢复时间 75ns
正向浪涌电流 50A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 600V
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

US2JDFQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

US2JDFQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES US2JDFQ-13 US2JDFQ-13数据手册

US2JDFQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.803
100+ ¥ 0.5533
500+ ¥ 0.5038
2500+ ¥ 0.4664
5000+ ¥ 0.4356
10000+ ¥ 0.407
库存: 9020
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.8
