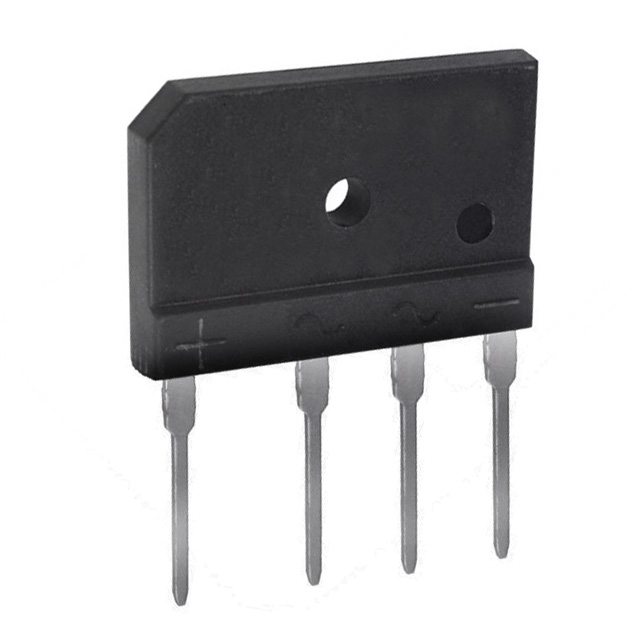

GBJ1002-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 170A 10μA 10A GBJ 通孔安装 30.3mm*4.8mm*24.5mm
供应商型号: ET-3944408
供应商: 海外现货
标准整包数: 1
DIODES 整流二极管/整流桥 GBJ1002-F

GBJ1002-F概述

    电子元器件产品技术手册:GBJ系列桥式整流器

    1. 产品简介


    GBJ系列桥式整流器是一款单相半波桥式整流器,适用于交流输入频率为60Hz的电路中。该产品具备高重复峰值反向电压(VRRM)以及低反向漏电流等特点,主要应用于印刷电路板上,特别适合于家庭电器、工业设备及各种电源转换装置。

    2. 技术参数


    - 封装类型: GBJ
    - 峰值重复反向电压 (VRRM): 50V至1000V
    - 额定平均正向输出电流 (IO): 10A
    - 非重复峰值正向浪涌电流 (IFSM): 170A
    - 正向压降 (VFM): 每个元件在IF=5.0A时为1.05V
    - 最大重复峰值浪涌电流: 120A2s (t<8.3ms)
    - 总电容 (CT): 每个元件约55pF
    - 热阻 (RthJC): 每个元件约1.4°C/W
    - 工作温度范围: 结温Tj、储存温度Tstg -65°C到+150°C
    - 电气特性: 符合UL认证标准(E94661)
    - RoHS合规性: 铅自由电镀(锡镀层)

    3. 产品特点和优势


    GBJ系列桥式整流器具有以下显著特点:
    - 玻璃钝化结构:提高耐久性和可靠性。
    - 高重复峰值反向电压:最高可达1000V,适用性强。
    - 低反向漏电流:减少功耗并提高效率。
    - 高耐浪涌电流能力:高达170A,可在恶劣环境下稳定运行。
    - 通过UL认证:符合国际安全标准,提升用户信心。
    - 无铅焊接:满足环保要求,支持绿色生产。
    这些特性使其成为广泛应用中的理想选择,特别是在需要高可靠性和高耐受性的环境中。

    4. 应用案例和使用建议


    GBJ系列桥式整流器广泛应用于家用电器、工业设备、计算机电源和各类电源转换装置。以下是具体应用场景的建议:
    - 加热和冷却系统:由于该整流器能够承受较高的瞬态电流,适用于电机驱动电路中的整流环节。
    - 电池充电器:在设计电池充电器时,可以选择合适额定值的GBJ整流器来确保充电过程的稳定性和高效性。
    - 开关电源:该整流器可用于制造高效率的开关电源模块,保证设备的高能效和稳定性。
    在使用过程中,注意散热管理以延长使用寿命。建议使用适当的散热片,特别是对于高电流应用场景,以避免过热损坏。

    5. 兼容性和支持


    GBJ系列桥式整流器与多种电子设备兼容,可直接用于现有设计的替换和升级。厂商提供详细的技术支持文档,包括安装指南、维修手册以及故障排除指南,确保用户能够轻松安装和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何处理过热问题?
    - A: 确保安装足够的散热片,降低环境温度或选择更高额定值的产品。

    - Q: 在高温环境下,是否会影响性能?
    - A: 建议在100°C以上的环境使用时进行电流降额处理,以确保正常运行。

    - Q: 如何确认正确的引脚方向?
    - A: 查看外壳上的标记符号确定正确的正负极连接方式。

    7. 总结和推荐


    综上所述,GBJ系列桥式整流器凭借其高可靠性和出色的性能,是市场上同类产品的优选之一。适用于各种严苛的应用场景,并且符合环保标准,具有很高的性价比。强烈推荐此系列产品给需要高性能、高可靠性的电路设计工程师。

GBJ1002-F参数

参数
反向恢复时间 -
正向浪涌电流 170A
配置 -
If - 正向电流 10A
Ir - 反向电流 10μA
Vr-反向电压 200V
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装
