QSG0115UDJ-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 15V 2A 5ns 15μA 100mA 双commoncathode SOT-963 贴片安装
供应商型号: AV-S-DIIQSG0115UDJ7
供应商: Avnet
标准整包数: 10000

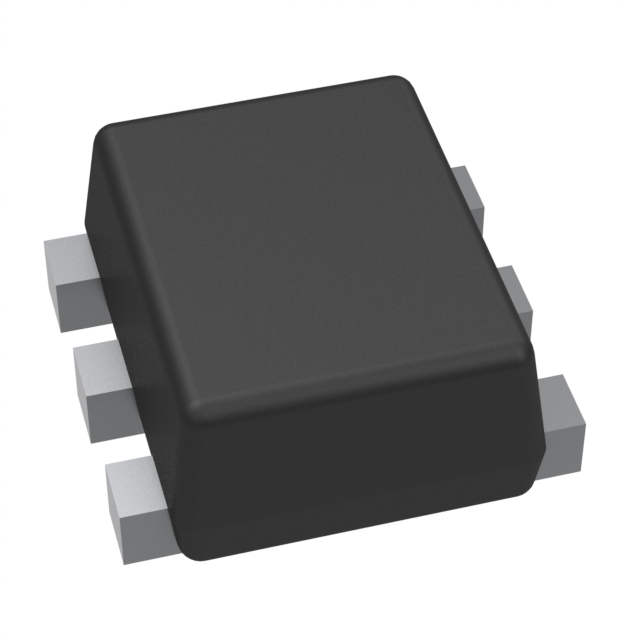

DIODES 整流二极管/整流桥 QSG0115UDJ-7

QSG0115UDJ-7概述


    产品简介


    QSG0115UDJ 双公共阴极肖特基二极管是一款高性能、低功耗的电子元器件,广泛应用于需要快速开关和高效能量转换的场合。该二极管采用紧凑型超小型表面贴装 SOT963 封装,具备低正向电压降(VF)和出色的开关速度。产品适用于便携式设备、移动应用及低压电机控制等领域。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | 反向重复峰值电压 | VRRM 15 | V
    | 平均整流输出电流 | IO 100 | mA
    | 正向电压降(IF=10µA)| VF 0.34 V | TA=+25°C |
    | 泄漏电流(VR=10V) | IR 0.25 | 15 | μA
    | 总电容(f=1MHz) | CT 2.93 | 8.0 | pF | VR=1V |
    | 反向恢复时间 | trr 1.49 | 5.0 | ns | IF=IR=10mA, IR(REC)=1mA |
    工作环境:
    - 工作温度范围:-65°C 至 +150°C
    - 最大功率耗散:260 mW 至 360 mW(视不同散热布局而定)
    - 热阻抗(典型值):RθJA = 480°C/W 至 347°C/W

    产品特点和优势


    - 低正向电压降:典型值为 0.34V,显著降低功耗并提升效率。
    - 快速开关能力:反向恢复时间为 1.49ns 至 5ns,适合高频应用。
    - 环保设计:完全无铅且符合 RoHS 和 WEEE 标准,采用“绿色”模塑料封装。
    - 机械强度高:UL 94V-0 阻燃等级,确保在恶劣环境中稳定运行。

    应用案例和使用建议


    应用案例:
    1. 移动电源管理:利用其低正向电压和快速开关特性,提高电池管理效率。
    2. 低压电机驱动电路:通过低功耗设计减少发热量,提升系统可靠性。
    3. 便携式医疗设备:适配紧凑空间需求,同时满足高稳定性要求。
    使用建议:
    - 在高频率电路中,尽量采用更大的焊盘面积以改善热管理。
    - 保持良好的接地设计,避免干扰信号对二极管性能的影响。
    - 确保电路板符合 J-STD-020 的湿度敏感度标准,防止湿气损害。

    兼容性和支持


    QSG0115UDJ 支持多种主流 PCB 尺寸和布局,易于与其他电子元器件集成。此外,Diodes Incorporated 提供详尽的技术文档、参考设计和全面的客户支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降过高 | 检查焊接质量和 PCB 布局设计是否优化 |
    | 泄漏电流异常 | 确保器件未受到静电放电损伤 |
    | 反向恢复时间过长 | 调整外部电路电容和电阻参数 |

    总结和推荐


    QSG0115UDJ 双公共阴极肖特基二极管凭借其卓越的性能参数、环保设计和广泛应用范围,在便携式电子设备和工业控制领域表现出色。其紧凑的封装、快速开关能力和高可靠性使其成为市场上极具竞争力的产品。我们强烈推荐该产品用于需要高效能和环保要求的场景。

QSG0115UDJ-7参数

参数
If - 正向电流 100mA
Ir - 反向电流 15μA
Vr-反向电压 15V
反向恢复时间 5ns
正向浪涌电流 2A
配置 双commoncathode
通用封装 SOT-963
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

QSG0115UDJ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

QSG0115UDJ-7数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES QSG0115UDJ-7 QSG0115UDJ-7数据手册

QSG0115UDJ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0491 ¥ 0.4349
30000+ $ 0.0487 ¥ 0.431
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 4349
直接购买
加入购物车
