GBJ606-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 6A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBJ封装, 通孔安装
供应商型号: C5245172
供应商: 国内现货
标准整包数: 1

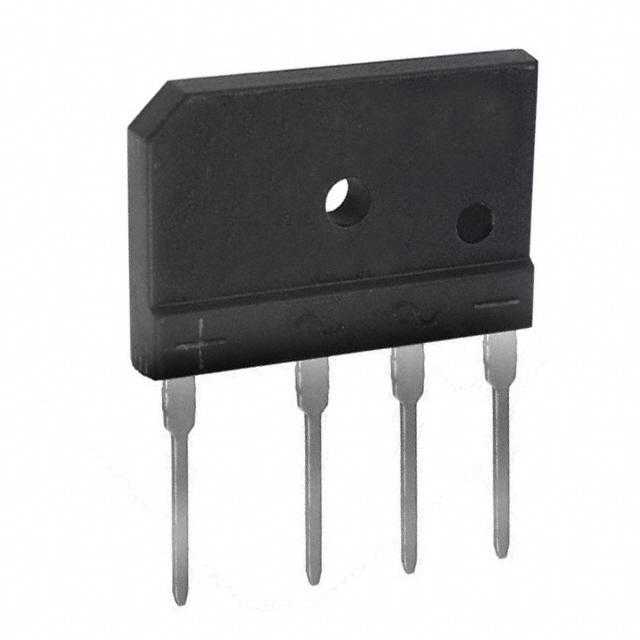

DIODES 整流二极管/整流桥 GBJ606-F

GBJ606-F概述

    DS21216 Rev. 7 - 2 GBJ6005-GBJ610 桥式整流器技术手册

    1. 产品简介


    DS21216 Rev. 7 - 2 GBJ6005-GBJ610 桥式整流器 是一款专为印刷电路板(PCB)应用设计的产品。它具有低反向漏电流和高浪涌过载额定值,能够在单相60Hz的电阻性或电感性负载下正常工作。对于容性负载,该器件需降额20%的电流。这种桥式整流器特别适用于需要高效能和可靠性的小型化应用场合。

    2. 技术参数


    | 参数 | 符号 | 单位 | GBJ6005 | GBJ601 | GBJ602 | GBJ604 | GBJ606 | GBJ608 | GBJ610 |
    ||
    | 峰值重复反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 工作峰值反向电压 | VRWM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 直流阻断电压 | VR | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 有效值反向电压 | VR(RMS) | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 平均正向整流输出电流 @ TC = 110°C | IO | A | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
    | 非重复峰值正向浪涌电流,8.3 ms 半正弦波叠加在额定负载上 | IFSM | A | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
    | 正向电压(每单元 @ IF = 3.0A) | VFM | V | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
    | 峰值反向电流 @ TC = 25°C 在额定直流阻断电压 @ TC = 125°C | IR | µA | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
    | 熔断 I²t 额定值(t < 8.3ms) | I²t | A²s | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
    | 每单元典型总电容 | CT | pF | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
    | 典型热阻(结至外壳) | RθJC | °C/W | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
    | 工作和存储温度范围 | Tj, TSTG | °C | -65 to +150 | -65 to +150 | -65 to +150 | -65 to +150 | -65 to +150 | -65 to +150 | -65 to +150 |

    3. 产品特点和优势


    - 玻璃封装:具备高温焊锡豁免,符合RoHS标准。
    - 塑料封装:UL94V-0阻燃等级,符合J-STD-020C湿度敏感度等级1。
    - 无铅镀层:满足MIL-STD-202方法208的可焊性要求。
    - 螺纹孔安装:适用于#6螺丝固定。
    - 瞬时正向电流特性:适用于各种温度条件下的正向电流应用。
    - 高浪涌电流额定值:可承受高达170A的非重复峰值正向浪涌电流。
    - 超低反向漏电流:确保在额定电压下极低的漏电流。

    4. 应用案例和使用建议


    应用案例:
    - 单相交流电转换:如家庭电器、电动工具、UPS系统中的整流电路。
    - 电池充电器:用于各种直流电源系统的充电环节。
    使用建议:
    - 对于电容性负载,应将最大电流降低20%,以避免损坏。
    - 安装时应考虑散热,可通过外加散热片提升散热效果。
    - 定期检查产品的温度变化,特别是在大电流工作条件下。

    5. 兼容性和支持


    该产品可以与市场上大多数标准电气设备和电路兼容。制造商提供全方位的技术支持和售后服务,包括详细的产品文档和故障排查指南。用户可以通过官方网站获取更多的技术支持信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向漏电流过大 | 检查产品是否已正确安装,并确认是否满足其工作温度范围。 |
    | 温度过高 | 增加散热措施,例如安装散热片或改善通风环境。 |
    | 浪涌电流不稳定 | 检查负载情况,确保符合产品规范要求的浪涌电流限制。 |

    7. 总结和推荐


    DS21216 Rev. 7 - 2 GBJ6005-GBJ610 桥式整流器凭借其卓越的电气特性和可靠的设计,在众多应用场景中表现出色。其坚固耐用且易于集成的特点使其成为众多电子工程师的理想选择。强烈推荐此产品用于需要高性能、可靠性和灵活性的应用场合。

GBJ606-F参数

参数
配置
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 170A
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

GBJ606-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBJ606-F数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBJ606-F GBJ606-F数据手册

GBJ606-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
