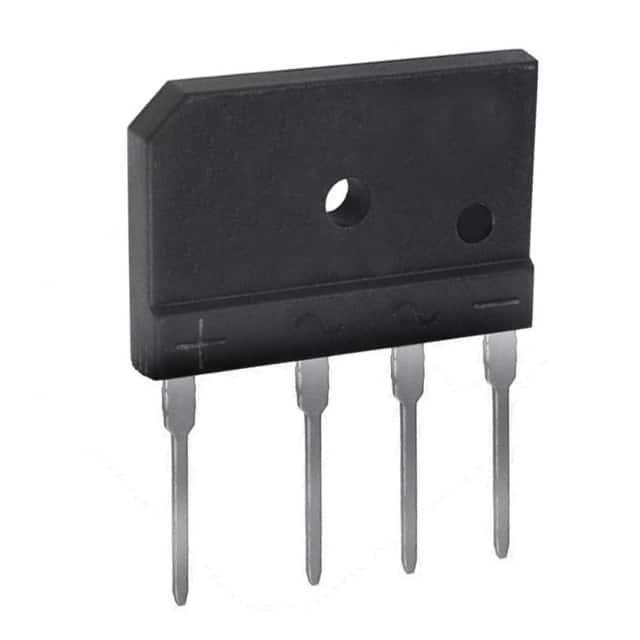

GBJ2010

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 1KV 240A 10μA 20A GBJ 通孔安装 30.3mm*4.8mm*24.5mm
供应商型号: GBJ2010DI-ND
供应商: Digi-Key
标准整包数: 30000
DIODES 整流二极管/整流桥 GBJ2010

GBJ2010概述

    GBJ20005 - GBJ2010 Glass Passivated Bridge Rectifier 技术手册综述

    1. 产品简介


    GBJ20005 - GBJ2010 是由 Diodes Incorporated 生产的一款玻璃钝化桥式整流器。这款电子元器件专为需要高电流处理能力的应用而设计,广泛适用于单相交流电整流,无论是电阻负载还是电感负载都能可靠工作。此外,该产品也适用于印刷电路板(PCB)应用,是电源转换和整流系统的理想选择。

    2. 技术参数


    以下是从技术手册中提取的主要技术规格:
    - 峰值重复反向电压 (VRRM):50-1000V
    - 工作峰值反向电压 (VRWM):50-1000V
    - 平均正向整流输出电流 (IO):20A
    - 非重复性峰值正向浪涌电流 (IFSM):240A
    - 每个元件的正向电压 (VFM):1.05V(@ IF=10A)
    - 峰值反向电流 (IR):10μA(@ TA=25°C)
    - I²t 额定值(t<8.3ms):240A²s
    - 每元件典型总电容 (CT):60pF
    - 典型热阻 (RθJC):0.8°C/W
    - 工作和存储温度范围 (Tj, TSTG):-55°C 至 +150°C

    3. 产品特点和优势


    GBJ20005 - GBJ2010 具有以下几个显著的特点和优势:
    - 玻璃钝化结构:增加了产品的耐用性和可靠性。
    - 高耐压:能够承受高达 1000V 的峰值重复反向电压。
    - 低漏电流:即使在高反向电压下,也能保持较低的反向漏电流。
    - 高浪涌电流处理能力:最高可处理 240A 的非重复性峰值正向浪涌电流。
    - 适合 PCB 应用:通过通孔安装,易于集成到印刷电路板上。
    - UL 认证:产品已获得 UL 列入认可组件,符合国际安全标准。

    4. 应用案例和使用建议


    - 单相交流电整流:GBJ20005 - GBJ2010 特别适合用于单相 60Hz 交流电的整流,适用于电阻负载和电感负载。
    - 储能和逆变器应用:由于其大电流处理能力和低漏电流特性,该产品也可应用于储能系统和逆变器。
    - 使用建议:对于电容负载,建议降低 20% 的额定电流,以防止过载。

    5. 兼容性和支持


    - 兼容性:GBJ20005 - GBJ2010 与市面上大多数标准 PCB 设计兼容,可通过通孔安装方式轻松集成。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持服务,包括安装指南、维护手册和常见问题解答。

    6. 常见问题与解决方案


    - 问题1:在高温环境下运行时,如何避免热失控?
    - 解决方案:使用散热片并确保良好散热,避免过热。
    - 问题2:如何确定正确的额定电流?
    - 解决方案:参考产品手册中的电流额定值,并考虑实际工作环境下的负载条件。
    - 问题3:安装时发现焊接不良怎么办?
    - 解决方案:检查焊接工艺,确保使用适当的焊接技术和合适的焊料。

    7. 总结和推荐


    GBJ20005 - GBJ2010 是一款高性能的桥式整流器,具有广泛的适用性、良好的电气特性和高可靠性。其突出的优势使其成为各种工业和消费电子应用的理想选择。强烈推荐给需要高性能整流解决方案的设计工程师和技术采购人员。

    以上是对 GBJ20005 - GBJ2010 技术手册的详细综述,希望对您了解和选用该产品有所帮助。

GBJ2010参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 240A
配置 -
If - 正向电流 20A
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 停产
包装方式 管装

GBJ2010厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBJ2010数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBJ2010 GBJ2010数据手册

GBJ2010封装设计

查看详情并下载
Symbol
Footprint
3D Model
