US1GWF-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 400V 30A 35ns 1μA 1A 独立式 SOD-123F 贴片安装 2.7mm(长度)*1.8mm(宽度)
供应商型号: 30C-US1GWF-7 SOD123F
供应商: 云汉优选
标准整包数: 1

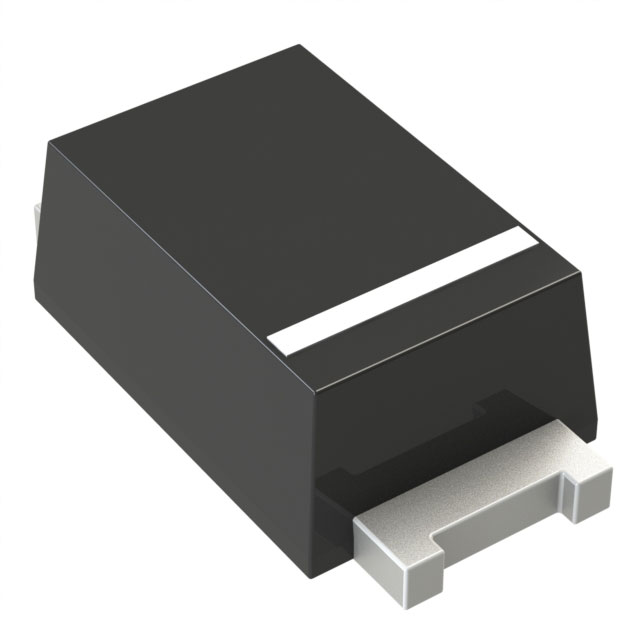

DIODES 整流二极管/整流桥 US1GWF-7

US1GWF-7概述

    # US1GWF 超快整流二极管技术手册解析

    1. 产品简介


    产品类型
    US1GWF 是一款由 Diodes Incorporated 生产的表面贴装超快整流二极管,采用 SOD123F(标准)封装形式。
    主要功能
    该二极管专为电源因子校正电路中的升压二极管设计,同时适用于 AC-AC 和 DC-DC 转换器的次级整流和自由轮转应用,特别是在高温环境下工作的高速开关条件。
    应用领域
    - 平板显示器
    - 开关电源/充电器
    - LED 照明
    - 自由轮转二极管

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 峰值重复反向电压 (VRRM) 400 V |
    | 平均整流输出电流 (IO) 1 A |
    | 反向恢复时间 (tRR) 28-35 ns |
    | 总电容 (CT) 9 pF |
    | 工作温度范围 (TJ, TSTG) | -55 +150 | °C |

    3. 产品特点和优势


    - 低轮廓,小巧尺寸封装:适合紧凑空间应用。
    - 非常低的漏电流:减少能量损耗。
    - 玻璃钝化芯片结构:提高长期稳定性。
    - 增强的超快恢复时间:提升整体效率。
    - 低正向电压降:降低功耗。
    - 无铅且符合 RoHS 标准:环保友好。
    - 无卤素和锑含量:绿色产品。
    - 符合 AEC-Q101 标准:高可靠性。

    4. 应用案例和使用建议


    应用案例
    - 在平板显示器中作为开关电源中的整流元件。
    - 在高功率 LED 灯具中用于整流和保护电路。
    使用建议
    - 在设计电路时,确保考虑到高温环境对组件性能的影响。
    - 结合其他高性能电子元件,构建更高效的电力转换系统。

    5. 兼容性和支持


    兼容性
    US1GWF 可与其他支持相同封装及引脚排列的电子元件互换使用,如需具体兼容型号请参考 Diodes Incorporated 官方网站。
    支持服务
    Diodes Incorporated 提供全面的技术支持和服务,包括产品资料下载、样品申请和技术咨询等。更多详情可访问公司官网。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常工作 | 检查接线是否正确连接 |
    | 发热严重 | 减少负载或改善散热措施 |

    7. 总结和推荐


    综合评估
    US1GWF 超快整流二极管以其卓越的性能和环保特性,在多个领域表现出色,尤其适合需要高效能和小型化的应用场景。
    推荐结论
    鉴于其优异的技术指标和广泛的应用场景,我们强烈推荐 US1GWF 用于各种高端电子产品设计中。对于追求高效率、低能耗且注重环境保护的项目来说,这款产品无疑是一个理想的选择。

    以上内容基于官方技术手册整理而成,旨在为用户提供清晰详尽的产品概述和技术指南。

US1GWF-7参数

参数
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 400V
反向恢复时间 35ns
正向浪涌电流 30A
配置 独立式
长*宽*高 2.7mm(长度)*1.8mm(宽度)
通用封装 SOD-123F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

US1GWF-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

US1GWF-7数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES US1GWF-7 US1GWF-7数据手册

US1GWF-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0604
200+ ¥ 0.7326
1500+ ¥ 0.6655
3000+ ¥ 0.6215
库存: 7208
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.06
直接购买
加入购物车
