GBU410

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 4A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: GBU410
供应商: 国内现货
标准整包数: 1000

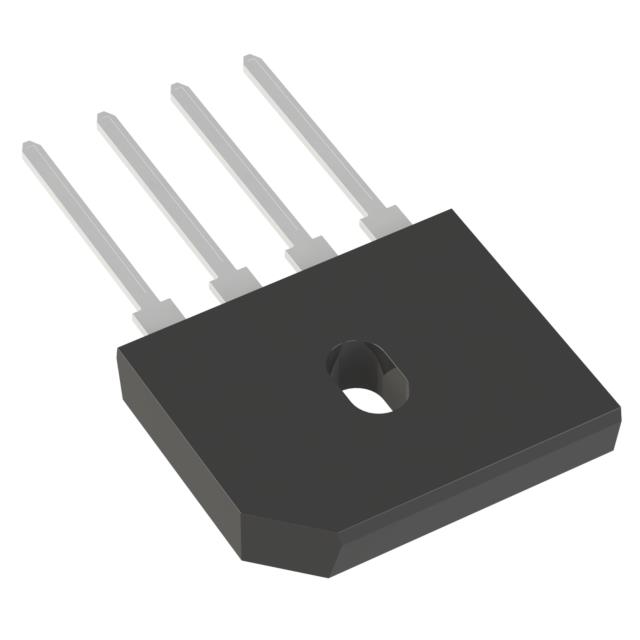

DIODES 整流二极管/整流桥 GBU410

GBU410概述

    GBU4005 - GBU410 4.0A Glass Passivated Bridge Rectifier

    1. 产品简介


    GBU4005至GBU410系列属于玻璃封装的桥式整流器,主要用于单相交流电路中的整流任务。这些产品特别适用于60Hz的电阻性或电感性负载,并且在电容性负载条件下需要降额使用。GBU4005至GBU410系列具有高耐压能力和良好的热稳定性,是各种电子设备的理想选择。

    2. 技术参数


    - 峰值重复反向电压 (VRRM):50V 至 1000V
    - 平均正向整流电流 (I(AV)):4.0A
    - 非重复性峰值正向浪涌电流 (IFSM):150A
    - 正向电压降 (VFM):1.0V(每元件)
    - 峰值反向电流 (IR):5.0μA
    - 总电容 (CT):80pF
    - 典型热阻 (RθJC):2.2°C/W
    - 工作温度范围 (Tj, TSTG):-55°C 至 +150°C

    3. 产品特点和优势


    - 玻璃封装:提高了整流器的耐用性和可靠性。
    - 高反向击穿电压:最高可达1500VRMS,确保在高压环境下稳定工作。
    - 低反向漏电流:减少了不必要的功率损耗。
    - 大浪涌过载能力:能够承受高达150A的峰值浪涌电流。
    - 适于PCB应用:设计适用于印刷电路板,方便集成到多种电子产品中。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于家电设备、电源适配器、工业控制等领域。例如,在家用电器如微波炉和冰箱中,用于将交流电转换为直流电。
    - 使用建议:为了充分发挥产品的性能,建议在安装时使用散热片,并遵循制造商推荐的扭矩限制。在处理电容性负载时,应降低电流负载以避免过热。

    5. 兼容性和支持


    - 兼容性:适用于标准的通孔安装,适用于大多数现有的电子系统。
    - 支持:Diodes Incorporated提供详尽的技术文档和支持服务,确保用户能够充分利用该产品。

    6. 常见问题与解决方案


    - Q1: 如何正确安装GBU4005至GBU410?
    - A1: 确保安装位置平整,并使用适当的扭矩(最大5.0英寸磅)。建议使用散热片以提高热性能。

    - Q2: 在处理电容性负载时,需要特别注意什么?
    - A2: 应当降低电流负载20%,以避免因电容充电造成的过热问题。

    7. 总结和推荐


    综上所述,GBU4005至GBU410系列的桥式整流器凭借其高耐压能力、低反向漏电流和良好的热稳定性,在各类应用中表现出色。这些产品的设计使其非常适合用于各种电子设备,特别是那些需要高性能整流功能的应用场合。总体而言,强烈推荐使用这些高质量的整流器产品。
    本文通过对GBU4005至GBU410系列的产品特性、技术参数、使用场景及注意事项的详细解析,帮助用户更好地理解和使用这些优质的整流器产品。

GBU410参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 1KV
22.3mm(Max)
3.56mm(Max)
18.8mm(Max)
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU410厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU410数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU410 GBU410数据手册

GBU410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.7125
2000+ ¥ 3.5046
3000+ ¥ 3.4155
5000+ ¥ 3.3561
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3712.5
