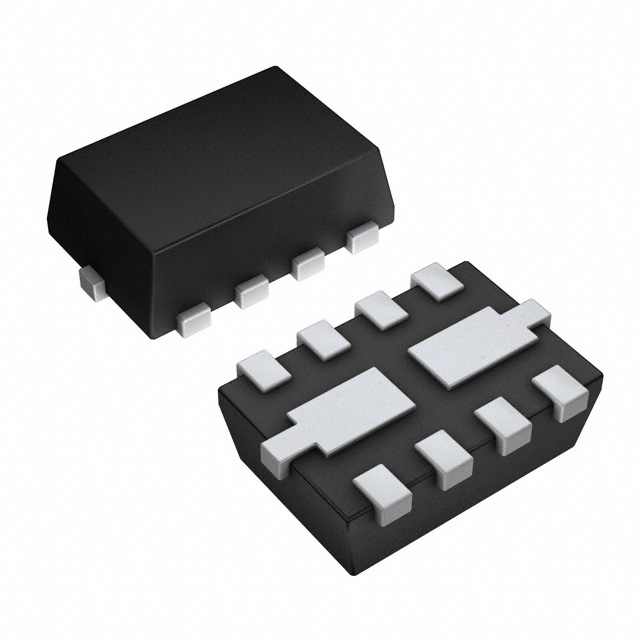

ZXSDS2M832TA

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 60V 16.8A 12ns 100μA 1.65A 双parallel MLP-8 贴片安装 3mm*2mm*1mm
供应商型号:
供应商:
标准整包数: 0
DIODES 整流二极管/整流桥 ZXSDS2M832TA

ZXSDS2M832TA概述


    产品简介


    这款二极管是由Zetex公司生产的一款肖特基二极管组合,包含两个额定电压为60V、电流为0.9A的肖特基势垒二极管。采用全新的创新封装技术(3x2 MLP),这款二极管组合可以提供高度集成且高效能的表现,特别适用于DC-DC转换器和充电电路中。该产品不仅具备出色的性能,还能显著减少PCB面积和降低器件高度,实现更高效的电路设计。

    技术参数


    - 额定电压:VR = 60V
    - 正向电压:VF = 600mV(在1A时)
    - 最大连续正向电流:IF = 1.65A
    - 存储温度范围:Tstg = -55至+150°C
    - 工作温度范围:Tj = -55至+125°C
    - 反向电流:IR = 100µA(在VR = 45V时)
    - 反向恢复时间:trr = 12ns
    - 热阻抗:
    - RθJA = 83.3°C/W(情况a)
    - RθJA = 51°C/W(情况b)
    - RθJA = 125°C/W(情况c)
    - RθJA = 111°C/W(情况d)
    - RθJA = 73.5°C/W(情况e)
    - RθJA = 41.7°C/W(情况f)

    产品特点和优势


    1. 低正向电压和快速开关:该肖特基二极管具有非常低的正向电压(600mV),且具备快速开关性能。
    2. 高连续正向电流:1.65A的连续正向电流能力,确保了高负载条件下的稳定性。
    3. 小型化设计:采用3mm x 2mm的微型引脚封装(MLP),大大节省了PCB面积。
    4. 改进的热管理:多种热阻抗选择使得该二极管在不同条件下都能保持良好的散热性能。
    5. 减少组件数量:其优异的性能可以减少电路中的组件数量,从而简化电路设计并降低成本。

    应用案例和使用建议


    - DC-DC转换器:在这一应用场景中,肖特基二极管组合可以有效提升转换效率。
    - 充电电路:用于手机等移动设备的充电电路中,该二极管能够快速充放电,提高整体效率。
    - 电机控制:在电机驱动电路中,这款二极管的高效率和快速响应可以提高系统的可靠性和稳定性。
    使用建议:
    - 确保在安装过程中合理利用铜散热区,以充分利用热管理的优势。
    - 在高温环境下使用时,注意根据热阻抗参数选择合适的散热措施,避免过热损坏。

    兼容性和支持


    - 该肖特基二极管组合与大部分现有的电路板设计兼容,适用于标准的3mm x 2mm封装。
    - 厂商提供技术支持和客户服务,可以通过官网或当地办事处获取详细资料和支持。

    常见问题与解决方案


    1. 如何选择正确的散热措施?
    - 解决方案:根据热阻抗参数,选择合适的散热材料和散热方式。在高温环境下,应优先考虑增强散热片或增加空气流通。
    2. 在什么情况下需要降额使用?
    - 解决方案:在环境温度超过25°C时,应参考热阻抗参数进行线性降额使用。例如,在100°C环境下,可以计算出降额后的功率消耗,并据此调整工作参数。

    总结和推荐


    综上所述,这款3mm x 2mm肖特基二极管组合凭借其高效能、小型化设计和优秀的热管理性能,在各种应用场景中均表现出色。推荐在需要高性能、高可靠性的电路设计中使用。由于其显著的优点和广泛的适用性,这款二极管无疑将成为市场上的有力竞争者。

ZXSDS2M832TA参数

参数
Vr-反向电压 60V
反向恢复时间 12ns
正向浪涌电流 16.8A
配置 双parallel
If - 正向电流 1.65A
Ir - 反向电流 100μA
长*宽*高 3mm*2mm*1mm
通用封装 MLP-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZXSDS2M832TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXSDS2M832TA数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES ZXSDS2M832TA ZXSDS2M832TA数据手册

ZXSDS2M832TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
