6A05-T

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 50V 400A 10μA 6A 独立式 R-6 通孔安装 9.1mm*9.1mm*9.1mm
供应商型号:
供应商:
标准整包数: 0

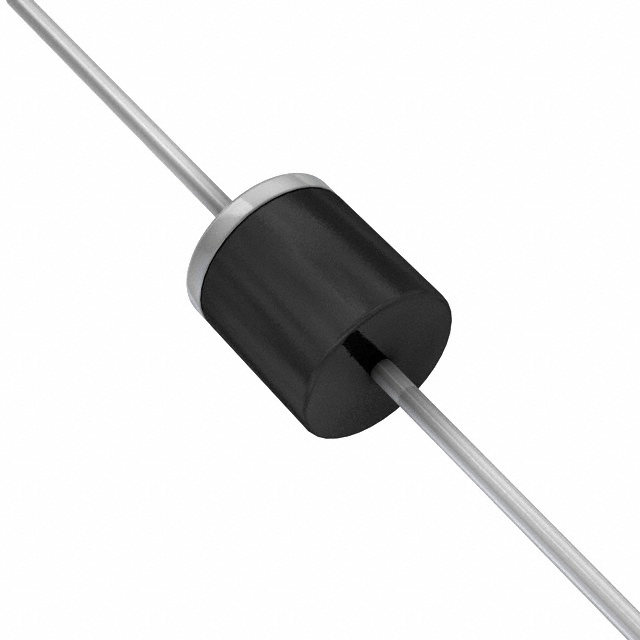

DIODES 整流二极管/整流桥 6A05-T

6A05-T概述

    # 6A05 - 6A10 高压硅整流器技术手册

    产品简介


    产品类型
    6A05 - 6A10 是一系列高电流容量的硅整流器,型号从6A05到6A10。这些整流器主要用于将交流电转换为直流电,适用于各种高压和大电流的应用场景。
    主要功能
    - 高峰值反向电压和正向电压能力。
    - 低泄漏电流和低导通电压。
    - 符合RoHS标准,无铅镀层。
    - 紧凑的设计和坚固的封装。
    应用领域
    这些整流器广泛应用于电源供应系统、逆变器、电动工具和其他需要大电流和高可靠性电力转换的应用场景。

    技术参数


    | 特性 | 6A05 | 6A1 | 6A2 | 6A4 | 6A6 | 6A8 | 6A10 |

    | 最大瞬时反向电压(VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大RMS电压(VRMS) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压(VDC) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流(I(AV)) | 6.0 A |
    | 峰值正向浪涌电流(IFSM) | 400 A |
    | 最大瞬时正向电压(VFM) | 0.90 V |
    | 最大直流反向电流(IR) | 10 µA | 100 µA

    产品特点和优势


    独特功能
    - 高浪涌电流能力:能够承受短时间内高电流冲击。
    - 低泄漏和低导通电压:减少能量损失,提高效率。
    - 符合RoHS标准:环保材料,满足全球环保要求。
    - 耐用设计:模具塑料封装,UL 94V-0阻燃等级。
    市场竞争力
    - 高可靠性,适合于恶劣环境下的工业应用。
    - 广泛的温度范围(-65°C 到 +175°C),确保在极端条件下的稳定性。

    应用案例和使用建议


    实际应用场景
    - 在电动工具中作为整流器,提高电池供电设备的性能。
    - 在可再生能源系统(如太阳能逆变器)中用于电力转换。
    使用建议
    - 在高功率应用中考虑散热设计,避免过热导致损坏。
    - 定期检查连接点,确保焊接良好,防止接触不良引发故障。

    兼容性和支持


    兼容性
    - 其他类似规格的电源模块和电路板设计可以无缝集成。

    支持和服务
    - 厂商提供详尽的技术文档和支持服务。
    - 网站上有详细的包装信息,帮助用户选择合适的封装形式。

    常见问题与解决方案


    常见问题
    1. 如何正确安装整流器?
    2. 为什么有些型号的反向电流较大?
    解决方案
    1. 按照手册中的接线图正确安装,并确保焊接点牢固。
    2. 反向电流较大可能是由于材料本身的性质,可通过增加外部保护电路来减小电流影响。

    总结和推荐


    综合评估
    6A05 - 6A10 系列硅整流器具有高可靠性、高性能和良好的环境适应性,适合多种工业和商业应用。其独特的浪涌电流能力和低漏电流使其在市场上具备较高的竞争力。
    推荐使用
    对于需要高可靠性和高性能电力转换的场合,强烈推荐使用6A05 - 6A10系列整流器。这些产品的稳定性和耐久性能够确保系统的长期高效运行。

6A05-T参数

参数
反向恢复时间 -
正向浪涌电流 400A
配置 独立式
If - 正向电流 6A
Ir - 反向电流 10μA
Vr-反向电压 50V
长*宽*高 9.1mm*9.1mm*9.1mm
通用封装 R-6
安装方式 通孔安装
零件状态 停产
包装方式 卷带包装

6A05-T厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

6A05-T数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES 6A05-T 6A05-T数据手册
