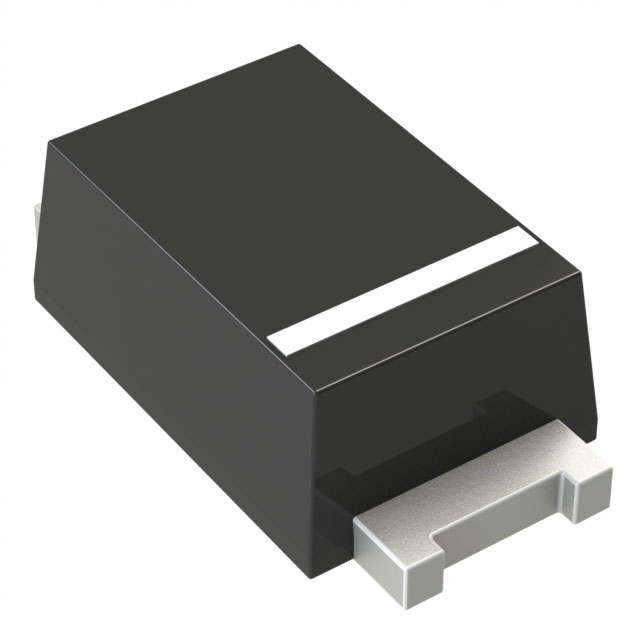

US1NWF-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 1.2KV 30A 80ns 5μA 1A 独立式 SOD-123F 贴片安装 2.7mm(长度)*1.8mm(宽度)
供应商型号: 26M-US1NWF-7
供应商: 云汉优选
标准整包数: 1
DIODES 整流二极管/整流桥 US1NWF-7

US1NWF-7概述


    产品简介


    US1NWF 系列超快整流二极管是专为表面贴装设计的高性能器件,具有出色的快速恢复特性。这些器件特别适用于功率因数校正电路中的升压二极管,在AC-AC 和DC-DC转换器中提供高效率的二次整流和续流功能。US1NWF 二极管广泛应用于平板显示器、开关电源、充电器、LED照明等领域。

    技术参数


    - 最大反向重复峰值电压 (VRRM):1200V
    - 平均整流输出电流 (IO):1A
    - 最大正向压降 (VF Max):2.0V
    - 最大反向漏电流 (IR Max):5μA
    - 非重复峰值正向浪涌电流 (IFSM):30A
    - 热阻 (RθJC):33°C/W(结至外壳)
    - 热阻 (RθJA):82°C/W(结至环境)
    - 工作温度范围 (TJ, TSTG):-55°C 至 +150°C
    - 最大反向恢复时间 (tRR):80ns
    - 总电容 (CT):5pF

    产品特点和优势


    - 低外形、小型封装:符合现代设计对尺寸的要求,尤其适合高密度布局。
    - 低泄漏电流:在高温环境下表现出色,保证系统稳定运行。
    - 玻璃密封芯片构造:提高可靠性,防止湿气进入。
    - 超快恢复时间:有助于提高整体电路效率,减少功耗。
    - 低正向电压降:降低功耗,增加系统能效。
    - 无卤素、无锑、绿色产品:符合环保标准,适用于各种市场要求。
    - 通过AEC-Q101认证:确保高可靠性,适用于汽车和工业应用。

    应用案例和使用建议


    应用案例
    - 平板显示器:US1NWF 可用于背光电源电路,实现高效的电能转换。
    - 开关电源:作为续流二极管,US1NWF 可提高开关频率和系统效率。
    - LED照明:可以有效提高 LED 驱动器的可靠性,延长灯具寿命。
    使用建议
    - 散热设计:在高温环境下使用时,应考虑增加散热片或其他散热措施,以避免过热。
    - 电路布局:建议合理布局电路板,避免电磁干扰和信号完整性问题。
    - 负载特性:在带电容性负载时,需要将电流额定值降20%,确保器件稳定运行。

    兼容性和支持


    US1NWF 二极管采用 SOD123F 封装,具有广泛的兼容性,可与多种标准PCB和焊接工艺配合使用。Diodes Incorporated 提供详尽的技术支持,包括详细的封装信息和应用指南,确保客户能够顺利集成到设计中。

    常见问题与解决方案


    - Q: 是否需要额外的散热措施?
    - A: 在高电流或高温环境下使用时,建议添加散热器以避免过热。查阅具体应用的热管理指南可以获取更多详细信息。

    - Q: 如何正确安装和测试?
    - A: 按照产品手册的指示进行安装和测试。使用适当的焊接工具和方法确保可靠连接,测试时应遵循安全操作规程。

    总结和推荐


    US1NWF 超快整流二极管凭借其优异的性能和广泛的应用范围,成为各种电源转换和续流应用的理想选择。特别是在高效率、低功耗要求严格的场景下,其卓越的表现尤为显著。经过全面评估,强烈推荐此产品给寻求高效、可靠解决方案的设计工程师们。

    通过上述详细解析,我们可以看到 US1NWF 超快整流二极管在多种应用场景中的优越表现,不仅满足高标准的性能需求,还兼顾了绿色环保和高可靠性,值得广大设计工程师们的信赖和选用。

US1NWF-7参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1.2KV
反向恢复时间 80ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
长*宽*高 2.7mm(长度)*1.8mm(宽度)
通用封装 SOD-123F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
