74LVC1G125Z-7

厂牌: DIODES
产品描述: 200mA 非反相 三态 1 1 1 1 1.65V 5.5V 32mA Buffer,Non-Inverting 32mA SOT-553 贴片安装,黏合安装 1.6mm*1.2mm*600μm
供应商型号: 30C-74LVC1G125Z-7 SOT553
供应商: 云汉优选
标准整包数: 1

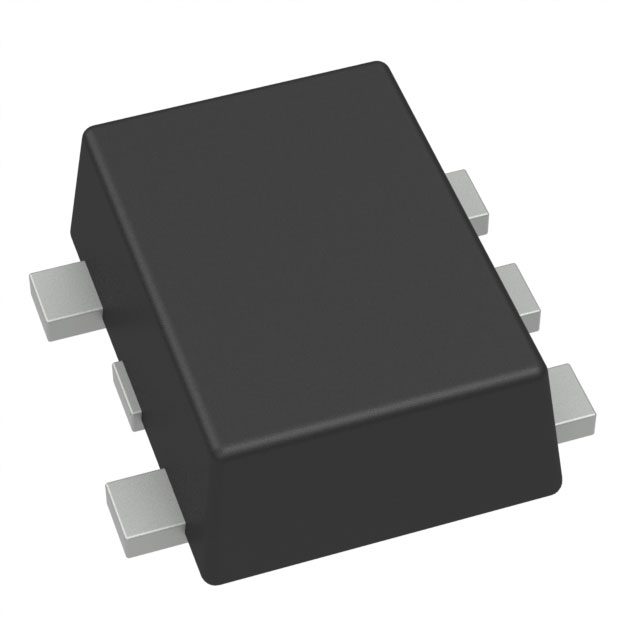

DIODES 缓冲器/驱动器/收发器 74LVC1G125Z-7

74LVC1G125Z-7概述


    产品简介


    74LVC1G125单缓冲门驱动器
    74LVC1G125 是一款单通道非反相缓冲器/总线驱动器,具有三态输出功能。当输出使能(OE)引脚接收到高电平时,输出将进入高阻抗状态。该器件的工作电源电压范围为1.65V至5.5V。其输入端能够承受高达5.5V的电压,使其能够在混合电压环境中使用。该器件专门针对部分电源关闭的应用进行了全面指定,并通过IOFF电路支持这种模式运行。在设备关机时,IOFF电路可以防止有害电流回流,从而保护输出。

    技术参数


    - 工作电压范围:1.65V 至 5.5V
    - 最大输出驱动能力:± 24mA @ 3.3V
    - 低功耗CMOS设计
    - 支持部分电源关闭模式
    - 输入电压范围:0V 至 5.5V
    - 封装形式:多种封装形式可供选择(SOT25, SOT353, SOT553, X2-DFN0808-4, X1-DFN1010-6, X2-DFN1010-6, X2-DFN1409-6, X2-DFN1410-6)
    - 热阻:具体封装热阻见相关表格
    - 绝对最大额定值:ESD保护(人体模型A114超过2000V),最高操作温度范围-40°C至+150°C

    产品特点和优势


    74LVC1G125 作为一款高性能逻辑器件,具有以下几个显著特点和优势:
    - 宽泛的工作电压范围:支持1.65V至5.5V的供电电压,使得其在不同的电压环境下都能正常工作。
    - 高可靠性:支持人体模型、充电设备模型等多种ESD防护标准,确保长期可靠运行。
    - 低功耗设计:采用了CMOS工艺,保证在不牺牲性能的情况下实现低功耗。
    - 兼容性强:能够直接与TTL电平接口,简化电路设计。

    应用案例和使用建议


    74LVC1G125 的主要应用领域包括:
    - 电压电平转换:适用于不同电压等级的信号转换。
    - 通用逻辑:可广泛应用于各种数字电路中。
    - 电源关断信号隔离:通过其三态输出功能,可以有效地隔离电源关断信号,提升系统的稳定性和可靠性。
    使用建议:
    - 在进行电源连接时,要确保电源电压在规定的范围内,以避免损坏器件。
    - 在设计电路时,应充分考虑其封装形式与系统其他部分的兼容性,确保正确无误地连接。

    兼容性和支持


    74LVC1G125 支持多种封装形式,能够与其他广泛使用的电子元件兼容。此外,厂商提供详细的文档资料和测试数据,以及完善的客户服务和支持体系,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出异常 | 检查输入信号和供电电源是否正常,确认OE引脚状态。 |
    | 输入过压 | 确保输入信号电压在器件耐受范围内,必要时添加保护电路。 |

    总结和推荐


    综上所述,74LVC1G125 是一款高性能、多功能的单缓冲门驱动器,适用于多种应用场景。它具备宽泛的工作电压范围、高可靠性和低功耗等特点,在多种数字逻辑电路中表现出色。如果您需要一个高效且可靠的缓冲器解决方案,74LVC1G125 是一个非常值得推荐的选择。

74LVC1G125Z-7参数

参数
Iq-静态电流 200mA
元件数量 1
最大工作供电电压 5.5V
输出数量 1
低电平输出电流 32mA
输入类型 -
高电平输出电流 32mA
输出类型 三态
极性 非反相
逻辑功能 Buffer,Non-Inverting
每元件位数 1
最小工作供电电压 1.65V
输入数量 1
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-553
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1G125Z-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74LVC1G125Z-7数据手册

厂牌 PDF简要描述 下载
DIODES 缓冲器/驱动器/收发器 DIODES 74LVC1G125Z-7 74LVC1G125Z-7数据手册

74LVC1G125Z-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7084
200+ ¥ 0.4576
2000+ ¥ 0.3982
4000+ ¥ 0.352
库存: 3045
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0.7
