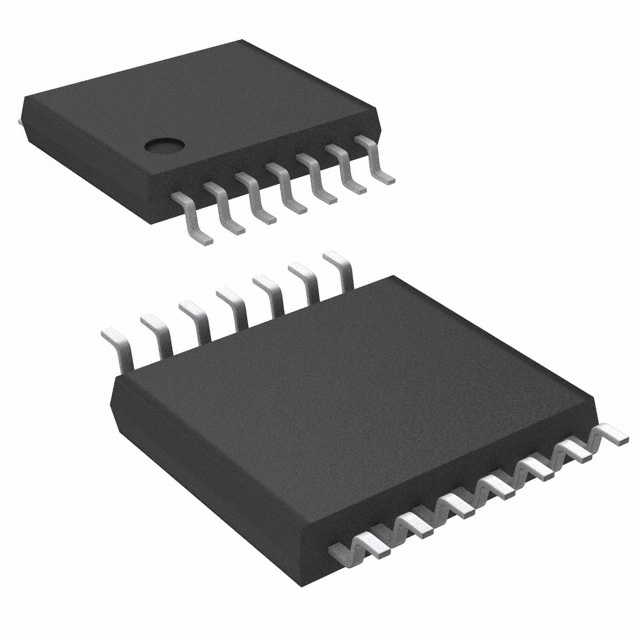

74LV07AT14-13

厂牌: DIODES
产品描述: 20mA 非反相 漏极开路 6 6 6 1 2V 5.5V 12mA Buffer,Non-Inverting 施密特触发器 TSSOP-14 贴片安装,黏合安装
供应商型号: 30C-74LV07AT14-13 TSSOP-14
供应商: 国内现货
标准整包数: 1
DIODES 缓冲器/驱动器/收发器 74LV07AT14-13

74LV07AT14-13概述

    74LV07A HEX Buffers with Open Drain Outputs

    产品简介


    74LV07A 是一款具有六路独立缓冲器的低压CMOS逻辑器件,每个缓冲器都配备了开漏输出。它适用于2.0V至5.5V的电源电压范围,且输入端可承受高达5.5V的电压,使其适用于混合电压环境。这款器件经过全面测试,能够适应部分电源下电的应用,并提供IOFF电路以防止设备关机时电流倒灌损坏。这款器件主要用于通用逻辑设计,例如电源关断信号隔离,以及计算机配件(如PC、笔记本电脑、超极本、网络设备)、消费电子产品(如电视、DVD播放器、数字视频录像机)等领域的广泛应用。

    技术参数


    - 供电电压范围: 2.0V 至 5.5V
    - 低电平输出电流:
    - 2.0V 至 5.5V: 50 μA
    - 2.3V 至 2.7V: 2 mA
    - 3.0V 至 3.6V: 6 mA
    - 4.5V 至 5.5V: 12 mA
    - 输入电流: 0 至 5.5V
    - 静态电流:
    - VI = GND 或 VCC, IO = 0: 20 μA
    - 总功耗: 500 mW
    - 输入过渡速率:
    - 2.3V 至 2.7V: 200 ns/V
    - 3.0V 至 3.6V: 100 ns/V
    - 4.5V 至 5.5V: 20 ns/V

    产品特点和优势


    - 宽泛的供电电压范围: 支持2.0V至5.5V,满足多种电源需求。
    - 高输出电流能力: 可以在4.5V至5.5V下提供高达12mA的电流。
    - 优秀的电源管理: 部分电源下电功能,可有效防止关机时电流回流。
    - 输入电压容差: 输入可以接受高达5.5V的电压,支持3.3V或5V的电压翻译应用。
    - ESD保护: 符合JESD 22标准,提供高达2000V的人体模型ESD保护。
    - 环保认证: 完全符合RoHS规范,无卤素和锑化物,完全绿色环保。

    应用案例和使用建议


    这款器件被广泛应用于各类电子设备中,特别是在需要多个电压域之间的信号隔离时。例如,在计算机外围设备和消费电子产品中,它可以用来实现不同电压域间的逻辑信号转换和隔离。为了提高稳定性,建议在关键应用中使用外部上拉电阻以确保正确的信号电平转换。此外,对于长线传输的应用,可以考虑添加去耦电容来减小噪声干扰。

    兼容性和支持


    74LV07A与市场上主流的3.3V和5V逻辑电平完全兼容,非常适合于不同电压平台间的信号转换。Diodes Incorporated提供了详尽的技术支持文档和在线资源,用户可以通过官方网站获取最新的产品资料和指导信息。

    常见问题与解决方案


    - 问题: 在使用过程中,输出信号不稳定。
    - 解决方法: 检查是否已经连接了合适的外部上拉电阻,并确保电源电压稳定。
    - 问题: 设备在低电压环境下性能下降。
    - 解决方法: 确保供电电压在2.0V至5.5V之间,如果低于此范围,则可能需要调整电源电压。
    - 问题: 输出信号存在异常噪声。
    - 解决方法: 添加去耦电容来减少噪声干扰,并检查布线是否合理以避免信号串扰。

    总结和推荐


    74LV07A是一款具备高性能和广泛应用范围的低压CMOS逻辑器件,其卓越的抗干扰能力和广泛的电压适应性使其成为许多应用场景的理想选择。对于需要高效信号处理和逻辑转换的设计者来说,这款器件无疑是理想之选。强烈推荐使用74LV07A以满足现代电子系统中对高性能逻辑器件的需求。

74LV07AT14-13参数

参数
低电平输出电流 12mA
每元件位数 1
输出类型 漏极开路
最大工作供电电压 5.5V
逻辑功能 Buffer,Non-Inverting
输入类型 施密特触发器
Iq-静态电流 20mA
元件数量 6
最小工作供电电压 2V
输入数量 6
极性 非反相
输出数量 6
高电平输出电流 -
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74LV07AT14-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74LV07AT14-13数据手册

厂牌 PDF简要描述 下载
DIODES 缓冲器/驱动器/收发器 DIODES 74LV07AT14-13 74LV07AT14-13数据手册

74LV07AT14-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8822
100+ ¥ 0.5874
1250+ ¥ 0.5346
2500+ ¥ 0.495
库存: 263
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.88
直接购买
加入购物车
