74AHC1G126QSE-7

厂牌: DIODES
产品描述: 缓冲器, 缓冲门, 表面贴装, 1输入, 5引脚
供应商型号: 30C-74AHC1G126QSE-7 SOT353
供应商: 云汉优选
标准整包数: 1

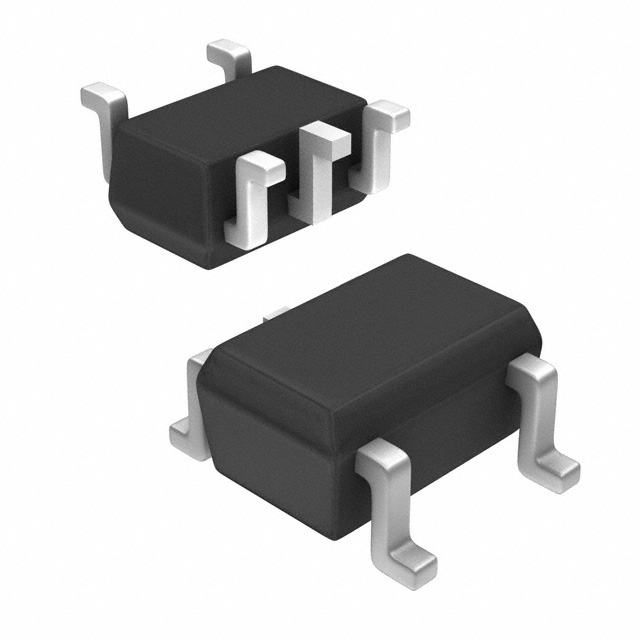

DIODES 缓冲器/驱动器/收发器 74AHC1G126QSE-7

74AHC1G126QSE-7概述


    产品简介


    74AHC1G126 单缓冲门电路带三态输出
    74AHC1G126 是一款单非反相缓冲器/总线驱动器,具有三态输出特性。当输出使能(OE)引脚接收到低电平时,输出进入高阻抗状态。该器件的工作电源电压范围为 2.0V 至 5.5V,广泛适用于需要高性能逻辑电路的应用场景。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 工作电压范围 | 2.0 至 5.5 | V |
    | 高电平输出电流 | ±8 | mA |
    | 输入上升/下降时间 | ≤3 | ns |
    | 低电平输入电压 | 0 至 0.5V | V |
    | 高电平输入电压(不同电压下) | 1.5 至 3.85 | V |
    | 推荐工作温度范围 | -40 至 125 | ℃ |

    产品特点和优势


    - 宽电压范围:支持 2.0V 至 5.5V 的供电电压,适用于多种电源条件。
    - 低功耗设计:采用 CMOS 技术,具备低功耗特性,非常适合便携式设备和电池供电应用。
    - 静电保护:符合 JESD 22 标准,提供 HBM、CDM 和 MM 三种模式的静电保护,最高可达 2000V。
    - 鲁棒性:具备出色的闩锁能力(超过 100mA),并在各种工作条件下保持稳定性能。
    - 环保合规:无溴化物和锑化物的“绿色”封装,符合 RoHS 标准。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:如笔记本电脑、平板电脑、个人导航设备和 MP3 播放器。
    - 计算机外设:包括硬盘驱动器、光驱(CD/DVD ROM)。
    - 数字电视:用于电视机、DVD 播放器、数字录像机和机顶盒。
    使用建议:
    1. 正确连接电源和接地:确保电源和接地连接正确,避免信号干扰。
    2. 注意输入信号:输入信号应尽量符合推荐的高电平和低电平范围,以保证最佳性能。
    3. 合理选择封装类型:根据应用需求选择合适的封装类型(SOT25 或 SOT353),以适应不同的安装空间。

    兼容性和支持


    - 兼容性:可与多种微控制器和逻辑电路板兼容,易于集成到现有系统中。
    - 技术支持:厂商提供详细的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出始终处于高阻抗状态 | 检查 OE 引脚是否被正确配置,确保其处于正确的电平状态。 |
    | 器件工作不稳定 | 确保电源电压在推荐范围内,并检查周围电路的设计是否符合要求。 |
    | 温度超出工作范围导致失效 | 在极端温度环境下,考虑添加散热措施或更换适合高温环境的产品。 |

    总结和推荐


    74AHC1G126 是一款高性能、低功耗的单缓冲门电路,具有广泛的适用性和优良的可靠性。其三态输出特性使其特别适合用于多路切换或共享总线的应用场景。总体而言,这款产品在消费电子、计算机外设及数字娱乐等领域表现出色,是值得推荐的选择。无论是硬件工程师还是系统设计师,都可以放心地将它应用于关键项目中。

74AHC1G126QSE-7参数

参数
最大工作供电电压 5.5V
输出数量 -
高电平输出电流 8mA
输入数量 1
输出类型 三态
逻辑功能 Buffer,Non-Inverting
最小工作供电电压 2V
Iq-静态电流 -
元件数量 1
每元件位数 1
输入类型 -
低电平输出电流 8mA
极性 -
通用封装 SOT-353
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AHC1G126QSE-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AHC1G126QSE-7数据手册

厂牌 PDF简要描述 下载
DIODES 缓冲器/驱动器/收发器 DIODES 74AHC1G126QSE-7 74AHC1G126QSE-7数据手册

74AHC1G126QSE-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
