PI5C3245LE

厂牌: DIODES
产品描述: 250μs 单相 8 8 1 4.75V 5.25V TSSOP-20 贴片安装 6.6mm*4.5mm*1.05mm
供应商型号: 729-PI5C3245LE
供应商: Mouser
标准整包数: 1

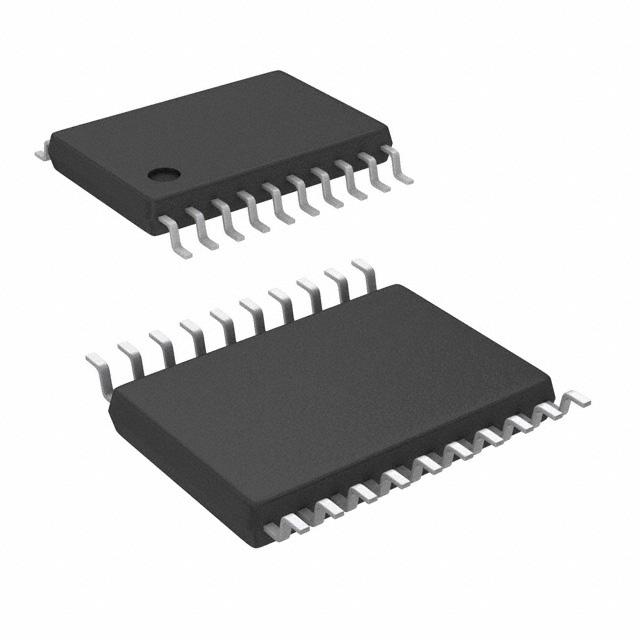

DIODES 模拟开关/多路复用器 PI5C3245LE

PI5C3245LE概述

    PI5C3245 8-bit, 2-Port Bus Switch技术手册概述

    1. 产品简介


    PI5C3245 是由 Diodes Incorporated 生产的一款 8 位双端口总线开关,专为笔记本和其他计算设备设计。这款芯片具备低通导电阻(5Ω),可直接将输入连接到输出,且不会产生额外的传播延迟或地面反弹噪声。当 BE 输入信号为低电平时,总线开关被激活。此芯片的引脚配置与 PI74FCT245T 兼容,可以方便地替换现有的电路。

    2. 技术参数


    - 电气特性:
    - 输入高电压:VIH ≥ 2.0V
    - 输入低电压:VIL ≤ 0.8V
    - 高阻态输出电流:IOZH ±1 μA
    - 开关关闭钳位二极管电压:VIK -0.7V ~ -1.2V
    - 短路电流:IOS 100 mA
    - 开关开启电阻:RON 5 Ω ~ 15 Ω
    - 电源特性:
    - 电源电流:ICC 0.1 μA ~ 3.0 μA
    - 每 MHz 供电电流:ICCD 0.25 mA/MHz
    - 存储条件:
    - 存储温度范围:-65°C 至 +150°C
    - 工作温度范围:-40°C 至 +85°C
    - 供电电压范围:-0.5V 至 7V
    - 其他:
    - 容量:CIN 6 pF, COFF 6 pF, CON 8 pF
    - 最大直流输出电流:120 mA
    - 最大功耗:0.5 W

    3. 产品特点和优势


    - 低传播延迟:近零传播延迟,有助于提高系统整体性能。
    - 低功耗:典型静态功耗仅为 0.2 μA。
    - 高兼容性:引脚配置与 74 系列 245 逻辑设备兼容。
    - 绿色环保:完全符合 RoHS 和无卤素标准,适用于各种环保要求严格的场合。
    - 高性能:具备极低的开路阻抗(RON),可确保信号传输的质量。

    4. 应用案例和使用建议


    PI5C3245 主要应用于笔记本电脑和其它便携式计算设备中,作为数据总线开关使用。它可以帮助管理多路数据传输,确保信号质量和可靠性。建议在设计时注意散热和信号完整性,以充分发挥其性能。此外,在实际应用中,根据具体需求选择合适的封装类型,如 TSSOP 或 QSOP。

    5. 兼容性和支持


    - 兼容性:PI5C3245 可与 74 系列 245 逻辑设备直接互换。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持,包括全面的产品测试和质保服务。

    6. 常见问题与解决方案


    - 问题:短路电流过高。
    - 解决方案:确保不超过一个输出被短路,且测试时间不超过一秒。
    - 问题:静态功耗较高。
    - 解决方案:检查电路设计是否有误,确保所有输入正确接地。

    7. 总结和推荐


    总体而言,PI5C3245 是一款非常优秀的小型化、高性能 8 位双端口总线开关,非常适合应用于对体积和功耗有严格要求的便携式计算设备中。其卓越的性能和环保特性使其在市场上具有很强的竞争力。强烈推荐使用此产品,尤其是在需要高性能数据传输的场景中。

PI5C3245LE参数

参数
输入数量 8
输出数量 8
高电平输出电流 -
低电平输出电流 -
电路数量 1
最大工作供电电压 5.25V
最小工作供电电压 4.75V
供电类型 单相
传播延迟时间 250μs
长*宽*高 6.6mm*4.5mm*1.05mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

PI5C3245LE厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI5C3245LE数据手册

厂牌 PDF简要描述 下载
DIODES 模拟开关/多路复用器 DIODES PI5C3245LE PI5C3245LE数据手册

PI5C3245LE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5985 ¥ 13.5073
10+ $ 0.9729 ¥ 8.221
25+ $ 0.8177 ¥ 6.9091
74+ $ 0.5918 ¥ 5.0007
296+ $ 0.5033 ¥ 4.2527
1036+ $ 0.3586 ¥ 3.0298
2516+ $ 0.3154 ¥ 2.6648
10064+ $ 0.272 ¥ 2.298
20054+ $ 0.2646 ¥ 2.2359
库存: 503
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.5
