74AUP1G34FW4-7

厂牌: DIODES
产品描述: 500μA 非反相 推挽式 1 1 1 1 800mV 3.6V 4mA Buffer,Non-Inverting 4mA DFN 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: 30C-74AUP1G34FW4-7 X2-DFN1010-6
供应商: 云汉优选
标准整包数: 1

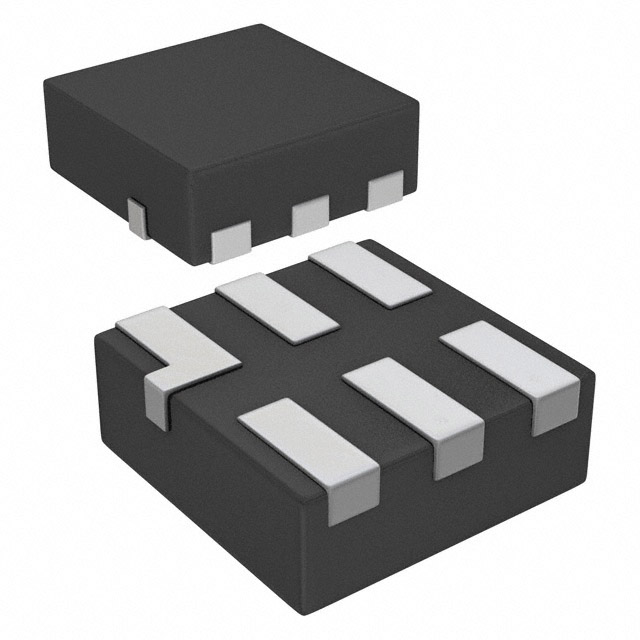

DIODES 缓冲器/驱动器/收发器 74AUP1G34FW4-7

74AUP1G34FW4-7概述

    74AUP1G34 单缓冲门集成电路技术手册

    产品简介


    74AUP1G34 是一款由 Diodes Incorporated 设计的单缓冲门集成电路。它属于高级超低功耗(AUP)CMOS 逻辑系列,专门用于延长电池寿命和低功耗应用。该产品采用标准推挽输出设计,适用于 0.8V 至 3.6V 的电源电压范围。它还具备部分功率下降模式运行的支持功能,能够在设备关机时防止电流回流,避免损坏。

    技术参数


    - 供电电压范围: 0.8V 至 3.6V
    - 高电平输出驱动能力: 在 3.0V 时为 ±4mA
    - 静态电流消耗: ICC < 0.9µA
    - 动态电流消耗: CPD = 6.3pF (在 3.6V 时典型值)
    - 输入迟滞电压: 典型值 250mV (当 VCC = 3.0V 时)
    - 包装选项: SOT353、X2-DFN0808-4、X1-DFN1010-6、X2-DFN1010-6、X2-DFN1409-6 和 X2-DFN1410-6
    - 热阻抗: 不同封装的热阻值有所不同

    产品特点和优势


    - 超低功耗: 专为低功耗和便携式应用设计
    - 宽工作电压范围: 支持从 0.8V 到 3.6V 的电压范围
    - 高输入迟滞: 具备 250mV 的输入迟滞电压,增强了电路对较慢输入信号的容忍度
    - 增强的 ESD 保护: 超过 JESD 22 规范,提供高达 2000V 的人体模型 ESD 保护
    - 绿色环保: 完全无铅,符合 RoHS 规范

    应用案例和使用建议


    74AUP1G34 广泛应用于需要低功耗和电池供电的电子产品中,如平板电脑、手机、个人导航设备、MP3 播放器、相机、视频记录设备、计算机外围设备、硬盘驱动器、固态硬盘、CD/DVD 驱动器、电视、DVD 播放器、数字录像机和机顶盒等。对于这些应用,建议在电路设计时确保正确连接所有引脚,尤其是 NC 引脚。

    兼容性和支持


    74AUP1G34 与大多数现有的低功耗电子设备具有良好的兼容性。厂商提供全面的技术支持和维护服务,包括详细的安装指南和技术文档,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    - Q: 如何确保产品的最佳性能?
    - A: 应根据技术手册中的推荐工作条件来设置电压和电流,以确保最佳性能。具体来说,输入电压应在 0.8V 至 3.6V 之间,输出电压应在 0V 至 VCC 之间。

    - Q: 在极端温度环境下,产品是否仍能正常工作?
    - A: 产品在 -40°C 至 +150°C 的工作温度范围内表现稳定。用户需要根据实际应用场景选择合适的封装和散热措施。

    总结和推荐


    74AUP1G34 是一款功能强大且适用广泛的单缓冲门集成电路,特别适合于低功耗和电池供电的应用场景。其卓越的低功耗特性和广泛的电压支持使其在市场上具有显著的竞争优势。我们强烈推荐此产品给需要高性能和可靠性的用户。

74AUP1G34FW4-7参数

参数
输出数量 1
输入数量 1
最大工作供电电压 3.6V
输出类型 推挽式
输入类型 -
最小工作供电电压 800mV
Iq-静态电流 500μA
极性 非反相
低电平输出电流 4mA
元件数量 1
每元件位数 1
逻辑功能 Buffer,Non-Inverting
高电平输出电流 4mA
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AUP1G34FW4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AUP1G34FW4-7数据手册

厂牌 PDF简要描述 下载
DIODES 缓冲器/驱动器/收发器 DIODES 74AUP1G34FW4-7 74AUP1G34FW4-7数据手册

74AUP1G34FW4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4991
500+ ¥ 0.3342
2500+ ¥ 0.29
5000+ ¥ 0.2587
库存: 4630
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.49
