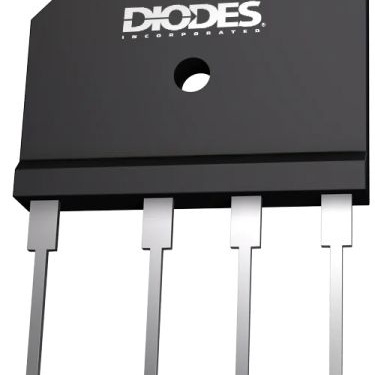

GBJ15JL-TU

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex整流桥, 15A峰值平均正向电流, 600V峰值反向重复电压, GBJ封装
供应商型号: 2548719
供应商: 海外现货
标准整包数: 2
DIODES 整流二极管/整流桥 GBJ15JL-TU

GBJ15JL-TU概述

    GBJ15JL:15A低正向压降桥式整流器

    产品简介


    GBJ15JL是一款适用于多种应用的桥式整流器,最大可承受600伏特的峰值反向电压,最大平均整流输出电流可达15安培(带散热片),无散热片时为4.5安培。此款桥式整流器具有低正向压降(正向电压最大为0.90伏特)、高热辐射能力和强大的浪涌电流承受能力,特别适合于需要高效能转换的应用场合。其设计采用了玻璃钝化工艺,以确保长久稳定的工作状态。

    技术参数


    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值重复性反向电压 | VRRM | — | — | 600 | V |
    | 平均整流输出电流(带散热片) | IF(AV) | 15 | — | — | A |
    | 平均整流输出电流(无散热片) | IF(AV) | 4.5 | — | — | A |
    | 正向电压(IF = 7.5A) | VF | — | 0.86 | 0.90 | V |
    | 浪涌电流(8.3ms半正弦波) | IFSM | 200 | — | — | A |
    | 浪涌电流(1.0ms半正弦波) | IFSM | 400 | — | — | A |

    产品特点和优势


    GBJ15JL具备一系列卓越的特点,使其在市场上脱颖而出。这些特点包括:
    - 玻璃钝化晶片结构:提供了长期稳定的电气性能。
    - 低正向电压降:有效减少能量损耗,提高效率。
    - 高热辐射能力:保证了器件在高温环境下的可靠运行。
    - 高平均电流:适用于需要大电流处理的应用场合。
    - 高浪涌电流能力:增强了器件在瞬态电流条件下的耐受性。
    - 环保特性:采用无卤素和无锑材料,符合RoHS标准。

    应用案例和使用建议


    GBJ15JL广泛应用于电源适配器、LED照明、工业控制设备等领域。例如,在LED照明系统中,它可用于将交流电整流为直流电,以驱动LED灯条。对于使用场景如需提高可靠性或效率,建议提供适当的散热措施,并确保电路设计能够处理可能出现的瞬态电流。

    兼容性和支持


    GBJ15JL与各种电路板兼容,且易于安装和集成到现有系统中。制造商Diodes Incorporated还提供了详尽的技术文档和在线资源,用户可以访问其官网获取更多信息和支持。此外,该产品适用于AEC-Q100/101/104/200认证的汽车应用,详情请联系本地代表或访问Diodes官方网站。

    常见问题与解决方案


    - Q: 如何正确读取和理解产品标记?
    A: 请参考制造商提供的标记信息部分,标记代码由产品类型代码、制造商代码及日期代码组成。
    - Q: 如何确定正确的包装选项?
    A: 用户可根据自己的需求选择合适的包装形式,详情请参阅Diodes官方网站上的包装指南。
    - Q: 如何处理过高的浪涌电流?
    A: 确保电路中有适当的保护机制,如快速熔断器,避免电流超出器件的额定值。

    总结和推荐


    综上所述,GBJ15JL凭借其低正向压降、高热辐射能力和强浪涌电流能力,成为了众多应用的理想选择。尤其适合那些对效率和可靠性有高要求的应用场景。因此,强烈推荐这一产品用于需要高效能整流的各类应用中。

GBJ15JL-TU参数

参数
If - 正向电流 15A
Ir - 反向电流 -
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 GBJ
安装方式 通孔安装
包装方式 散装

GBJ15JL-TU厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBJ15JL-TU数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBJ15JL-TU GBJ15JL-TU数据手册
