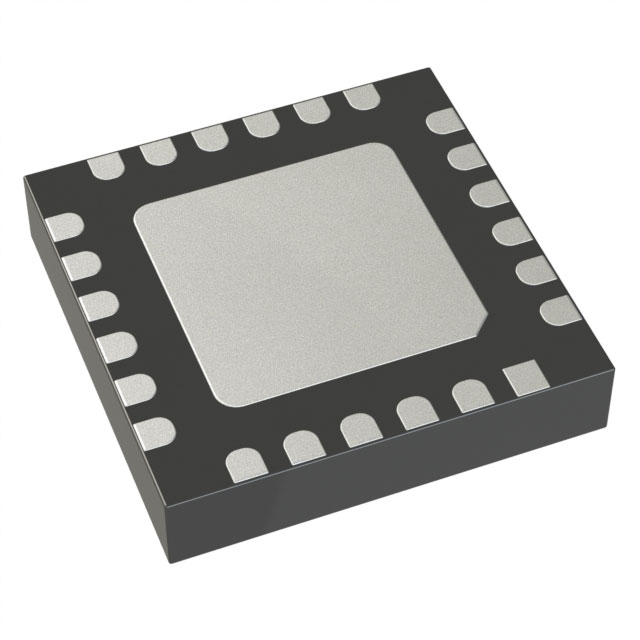

HMC129ALC4

厂牌: ANALOG DEVICES
产品描述: 4GHz,8GHz 8GHz QFN-24 贴片安装 3.9mm*3.9mm*900μm
供应商型号: HMC129ALC4
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC129ALC4

HMC129ALC4概述


    产品简介


    产品类型:
    HMC129ALC4 是一款适用于4 GHz至8 GHz频段的GaAs(砷化镓)微波集成电路(MMIC)双平衡混频器。
    主要功能:
    - 作为上变频器或下变频器使用。
    - 用于多种无线通信系统,包括VSAT(甚小口径终端)无线电和测试设备。
    - 广泛应用于军事电子战(EW)、电子对抗措施(ECM)和指挥控制通信情报(C3I)等领域。
    应用领域:
    - 微波通信
    - 测试设备
    - 军事电子战系统

    技术参数


    - 频率范围:
    - 射频(RF)端口:4 GHz 至 8 GHz
    - 中频(IF)端口:直流至3 GHz
    - 本振(LO)端口:4 GHz 至 8 GHz
    - 本振驱动功率范围: 9 dBm 至 18 dBm
    - 转换损耗:
    - 下变频器:7 dB 至 9 dB
    - 上变频器:7 dB
    - 输入IP3(交调截点):
    - 下变频器:17 dBm
    - 上变频器:17 dBm
    - 射频(RF)到中频(IF)隔离度: 20 dB
    - 本振(LO)到射频(RF)隔离度: 40 dB
    - 封装形式:
    - 铅(Pb)-free无铅,符合RoHS标准,采用24引脚,4mm x 4mm LCC(陶瓷无引线芯片载体)封装

    产品特点和优势


    - 高集成度: 内部结构紧凑,可使用表面贴装制造工艺,无需焊接连接。
    - 高隔离度: LO端口到RF端口的隔离度达到40 dB,确保信号传输质量。
    - 优良的线性度: 输入IP3值高达17 dBm,能够在高动态范围内提供稳定性能。
    - 低功耗: 本振驱动功率范围宽,从9 dBm到18 dBm,适合各种应用场景。

    应用案例和使用建议


    典型应用电路:
    - 如图39所示,HMC129ALC4是一款无源设备,不需要外部组件。LO端口内部为交流耦合,RF端口和IF端口内部为直流耦合。如果不需要直流IF操作,建议使用一个外部串联电容器来通过所需的IF频率范围。如果需要直流IF操作,则不应超过绝对最大额定值中规定的IF源和汇电流等级。
    使用建议:
    - 在实际应用中,应注意板级设计,确保信号线具有50欧姆阻抗。
    - 连接包壳引脚和裸露垫直接到地平面,并使用足够数量的过孔来连接顶部和底部的地平面。
    - 可以通过调节本振驱动功率来优化转换增益和IP3性能。

    兼容性和支持


    - 兼容性:
    - 该产品兼容不同类型的电子设备,如微波通信设备、测试仪器和军事电子系统。
    - 厂商支持:
    - Analog Devices提供详尽的技术文档和支持服务,包括电路板评估信息和技术手册,确保用户能够高效使用该产品。

    常见问题与解决方案


    1. 问题:如何处理接地引脚?
    - 解决方案:确保所有接地引脚(GND)直接连接到RF/DC地平面,确保良好的接地性能。

    2. 问题:如何选择合适的外部电容器?
    - 解决方案:选择合适的外部电容器来通过所需的IF频率范围,确保直流IF操作的稳定性。

    3. 问题:如何优化隔离度?
    - 解决方案:可以通过精确控制电路板布局和匹配阻抗来优化隔离度,具体参考手册中的接口原理图。

    总结和推荐


    总结:
    HMC129ALC4是一款高性能的双平衡微波混频器,适用于多种复杂应用场景,如军事电子战、测试设备等。其紧凑的设计、高集成度和优良的线性度使其成为该领域的理想选择。
    推荐:
    鉴于其优异的性能和广泛的应用范围,强烈推荐在涉及高频信号处理的项目中使用HMC129ALC4。通过遵循技术手册中的指导和建议,用户可以充分发挥其潜力,实现稳定可靠的性能。

HMC129ALC4参数

参数
支持协议 -
最大工作频率 8GHz
最小工作频率 4GHz,8GHz
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 3.9mm*3.9mm*900μm
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
