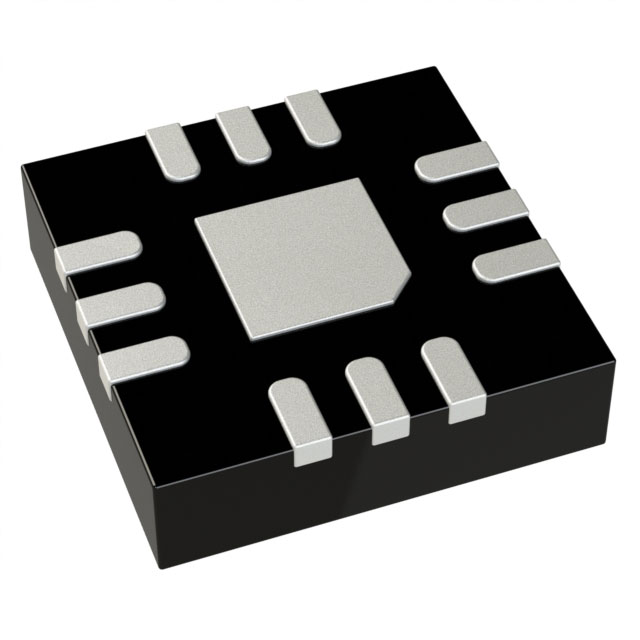

HMC553LC3BTR

厂牌: ANALOG DEVICES
产品描述: 7GHz,14GHz 14GHz LLCC 贴片安装
供应商型号: HMC553LC3BTR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC553LC3BTR

HMC553LC3BTR概述

    HMC553LC3B GaAs MMIC Fundamental Mixer 技术手册解析

    产品简介


    HMC553LC3B 是一款由Hittite Microwave Corporation制造的高性能混频器,适用于单端和双端平衡应用。它采用了 GaAs MESFET 工艺,可以在7到14GHz范围内用作上变频器或下变频器。这种多功能性使其成为无线通信、测试设备和军事用途的理想选择。产品主要应用于点对点无线电、点对多点无线电、测试设备及传感器等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 射频(RF)和本振(LO)频率范围 | 7 - 11 | 11 - 14 | - | GHz |
    | 中频(IF)频率范围 | DC - 5 | - | - | GHz |
    | 转换损耗 | 7 | 8 | 9.5 | dB |
    | 噪声系数(SSB) | 7 | 8 | 9.5 | dB |
    | 本振到射频隔离度 | 40 | 50 | 35 | 45 | dB |
    | 本振到中频隔离度 | 28 | 34 | 30 | 36 | dB |
    | 射频到中频隔离度 | 15 | 22 | 25 | 30 | dB |
    | 输入三阶交调失真(IP3) | 18 | 22 | - | dBm |
    | 输入二阶交调失真(IP2) | 48 | 48 | - | dBm |

    产品特点和优势


    1. 被动式双平衡拓扑结构:通过优化的巴伦结构提供卓越的隔离度。
    2. 高隔离度:LO至RF和LO至IF的隔离度分别达到50dB和34dB,确保信号的纯净度。
    3. 低转换损耗:典型的转换损耗仅为7dB,提高了信号处理效率。
    4. 宽IF带宽:直流至5GHz的IF带宽提供了广泛的频率灵活性。
    5. 坚固的ESD防护:具备1000V ESD保护能力,适用于大规模表面贴装生产技术。

    应用案例和使用建议


    HMC553LC3B 的典型应用场景包括:
    - 点对点无线电:在长距离通信系统中实现高效的频率转换。
    - 点对多点无线电:用于构建灵活的无线网络系统。
    - 测试设备和传感器:在各种实验室测试环境中实现准确的频率转换。
    使用建议:
    - 在射频和本振输入端使用外部电容进行直流耦合,以避免干扰。
    - 确保射频和直流接地的良好连接,以保持信号完整性。
    - 在设计电路板时,采用适当的阻抗匹配技术,确保信号传输的稳定性和可靠性。

    兼容性和支持


    HMC553LC3B 与各种主流射频前端模块和设备兼容,可方便地集成到现有系统中。Hittite Microwave Corporation 提供详尽的应用支持和技术文档,以帮助客户顺利进行产品开发和部署。

    常见问题与解决方案


    - 问题1:如何避免转换损耗过高?
    - 解决方案:确保射频和本振信号的匹配,并适当调整外部电路以优化性能。

    - 问题2:设备启动后信号质量下降怎么办?
    - 解决方案:检查电路板上的焊接质量和接地情况,确保没有短路或断路现象。

    总结和推荐


    HMC553LC3B 是一款功能强大且可靠的产品,具有出色的转换性能和广泛的适用性。适用于各种高频通信应用,并能有效提升系统的整体性能。强烈推荐在设计无线通信系统时选用这款混频器,以获得最佳的频率转换效果。
    以上是对 HMC553LC3B GaAs MMIC Fundamental Mixer 的详细介绍和分析,希望这些信息能为您的产品选型和应用设计提供有价值的参考。

HMC553LC3BTR参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 14GHz
最小工作频率 7GHz,14GHz
最大工作供电电压 -
通用封装 LLCC
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC553LC3BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC553LC3BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC553LC3BTR HMC553LC3BTR数据手册

HMC553LC3BTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 417.7528 ¥ 3550.8989
500+ $ 401.6854 ¥ 3414.3258
1000+ $ 385.618 ¥ 3277.7528
库存: 27
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35508.98
