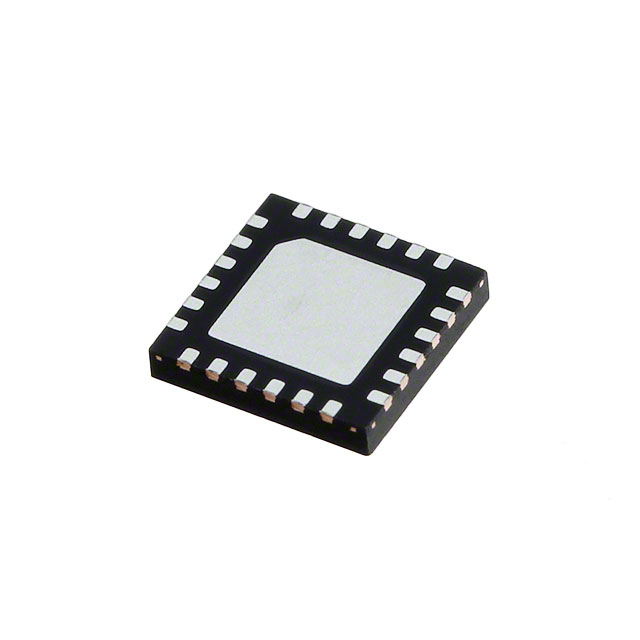

HMC7357LP5GE

厂牌: ANALOG DEVICES
产品描述: 6V 5.5GHz,8.5GHz 9V 8.5GHz QFN-24 贴片安装 5mm*5mm*850μm
供应商型号: HMC7357LP5GE
供应商: 国内现货
标准整包数: 10
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC7357LP5GE

HMC7357LP5GE概述


    产品简介


    HMC7357LP5GE 是一款高性能微波毫米波单片集成电路(MMIC)功率放大器,属于线性和功率放大器系列。它特别适用于需要高输出功率和高线性度的应用场景。此放大器的工作频率范围为5.5至8.5 GHz,适用于点对点无线通信系统、点对多点无线通信系统及VSAT和卫星通信系统。

    技术参数


    - 频率范围:5.5 - 8.5 GHz
    - 增益:29 dB
    - 饱和输出功率(Psat):35 dBm
    - 输出压缩功率(P1dB):34.5 dBm
    - 第三阶截点(IP3):41.5 dBm
    - 输入回波损耗:14 dB
    - 输出回波损耗:15 dB
    - 总供电电流(Idd):1200 mA
    - 工作电压(Vdd):8 V
    - 封装:24 引脚 5x5 mm 表面贴装塑料封装

    产品特点和优势


    HMC7357LP5GE 的显著特点是具有高增益、高输出功率及出色的线性度。在使用 +8V 供电时,其在 34% 的功率附加效率(PAE)下可以达到 +35 dBm 的饱和输出功率。此外,该放大器在高频段下的第三阶截点(IP3)表现出色,能够提供 +41.5 dBm 的高输出线性度,使其非常适合应用于需要高效能无线传输的场景。

    应用案例和使用建议


    在点对点和点对多点无线通信系统中,HMC7357LP5GE 能够确保高效且稳定的信号传输。例如,在 VSAT 和 SATCOM 系统中,其强大的输出功率和线性度确保了即使在远距离传输中也能保持清晰的通信质量。为了最大化其性能,建议在设计电路板时采用射频电路设计技巧,确保信号线路阻抗匹配和接地的良好处理。

    兼容性和支持


    HMC7357LP5GE 设计符合表面贴装制造工艺的要求,并且提供了与多个引脚相关的接口描述,便于在各种电路板上进行安装。Analog Devices 提供了详尽的技术支持,包括应用支持电话和技术文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何调整栅极电压(Vgg)来达到推荐的偏置电流?
    - A: 通过调整 Vgg 电压,通常在 -2 V 至 -0.4 V 之间,可以实现约 1200 mA 的典型供电电流。
    - Q: 如何避免过热损坏?
    - A: 应使用外部旁路电容器,并确保适当的散热设计,特别是当连续功耗达到 12.2 W 时。

    总结和推荐


    综上所述,HMC7357LP5GE 是一款高性能的功率放大器,非常适合于要求高增益和高线性度的高频无线通信应用。其卓越的性能和广泛的适用范围使其成为无线通信领域的首选。强烈推荐在需要高效、稳定信号传输的场景中使用。

HMC7357LP5GE参数

参数
最大工作频率 8.5GHz
最小工作频率 5.5GHz,8.5GHz
最大工作供电电压 9V
最小工作供电电压 6V
支持协议 -
长*宽*高 5mm*5mm*850μm
通用封装 QFN-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC7357LP5GE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC7357LP5GE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC7357LP5GE HMC7357LP5GE数据手册

HMC7357LP5GE封装设计

查看详情并下载
Symbol
Footprint
3D Model
