首页  >  产品百科  >  HMC326MS8GETR

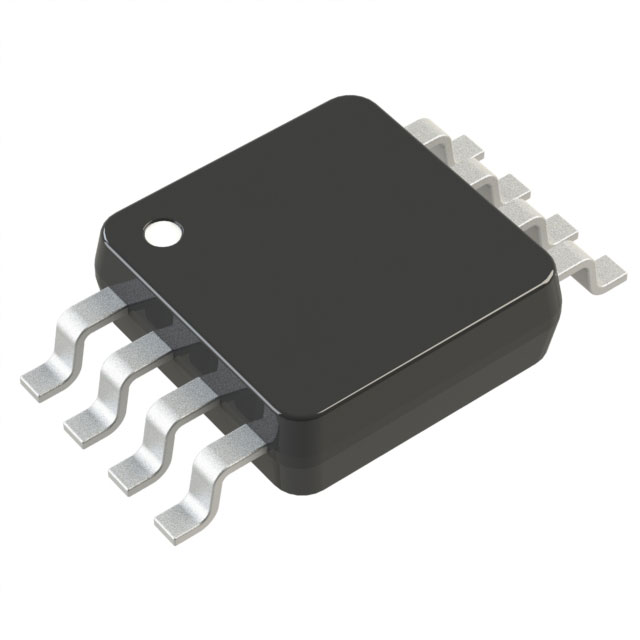

HMC326MS8GETR

厂牌: ANALOG DEVICES
产品描述: 3GHz,4.5GHz 5.5V 4.5GHz MSOPG-8 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 26M-HMC326MS8GETR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC326MS8GETR

HMC326MS8GETR概述

    #

    产品简介


    基本介绍
    HMC326MS8G / HMC326MS8GE是基于GaAs InGaP Heterojunction Bipolar Transistor (HBT) 的微波毫米波集成电路(MMIC)驱动放大器。这款放大器的工作频率范围为3.0到4.5 GHz,适用于各种高频应用。它具有高增益和高输出功率的特点,适合用于需要高性能驱动的场合。
    主要功能
    - 高效能:提供21 dB的增益和+26 dBm的饱和输出功率
    - 小尺寸封装:MSOP8G封装,易于安装
    - 功耗低:具有功耗控制功能,在不使用时可以关闭以节省电流
    应用领域
    - 微波无线电
    - 宽带无线通信系统
    - 无线本地回环驱动放大器
    #

    技术参数


    - 工作频率范围:3.0 - 4.5 GHz
    - 增益:21 dB(典型值)
    - 增益温度漂移:0.025 - 0.035 dB/°C
    - 输入回波损耗:12 dB
    - 输出回波损耗:7 dB
    - 1 dB压缩点输出功率(P1dB):21 - 23.5 dBm
    - 饱和输出功率(Psat):26 dBm
    - 第三阶互调截点(IP3):32 - 36 dBm
    - 噪声系数:5 dB
    - 电源电流(Icc):110 - 160 mA(Vpd = 5V)
    - 控制电流(Ipd):7 mA
    - 推荐电压:+5V
    #

    产品特点和优势


    独特功能
    - 高效率:大于40%的功率附加效率(PAE)
    - 超小封装:MSOP8G封装,便于在紧凑的空间内实现高性能驱动
    - 温度稳定性:优异的增益和输出功率温度稳定性
    市场竞争力
    - 出色的增益和输出功率:在3.0至4.5 GHz的频段内提供稳定的高增益和高输出功率
    - 高集成度:内部电路匹配优化,减少外部元件需求,简化设计
    #

    应用案例和使用建议


    典型应用
    - 在宽带无线通信系统中作为驱动放大器
    - 在无线本地回环系统中提供可靠的信号放大
    使用建议
    - 设计电路板时采用50欧姆阻抗的信号线,并确保接地良好
    - 使用足够的过孔连接顶层和底层的地平面,确保良好的热传导
    #

    兼容性和支持


    兼容性
    - 该产品可以与其他符合标准的射频组件兼容,适用于多种系统设计
    - 与同系列的其他放大器和组件有良好的兼容性
    支持和服务
    - Analog Devices 提供详尽的技术文档和支持服务
    - 用户可以通过电话或官方网站获取帮助和订购信息
    #

    常见问题与解决方案


    1. 问题:增益不稳定
    - 解决方法:检查输入信号是否在规定的频率范围内,并确认连接和接地是否正确
    2. 问题:输出功率不足
    - 解决方法:确认电源电压和电流是否符合要求,检查是否有适当的匹配网络
    3. 问题:噪声大
    - 解决方法:检查电路板设计是否符合规范,确保接地和去耦电容正确放置
    #

    总结和推荐


    综合评估
    HMC326MS8G / HMC326MS8GE是一款高度集成、高效能的驱动放大器,特别适用于3.0到4.5 GHz的高频应用。其高增益、高输出功率和良好的温度稳定性使其成为多种应用场景的理想选择。该产品不仅适用于微波无线电和宽带无线通信系统,还可以在无线本地回环系统中提供可靠的支持。
    推荐使用
    鉴于其出色的性能和广泛的应用领域,我们强烈推荐使用HMC326MS8G / HMC326MS8GE来满足您的高频放大需求。结合Analog Devices 提供的专业支持和服务,该产品无疑是您最佳的选择。

HMC326MS8GETR参数

参数
最小工作频率 3GHz,4.5GHz
最大工作供电电压 5.5V
最小工作供电电压 -
支持协议 -
最大工作频率 4.5GHz
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOPG-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC326MS8GETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC326MS8GETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC326MS8GETR HMC326MS8GETR数据手册

HMC326MS8GETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.3723
10+ ¥ 29.5465
50+ ¥ 25.5363
100+ ¥ 23.8095
库存: 949
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 33.37
直接购买
加入购物车
