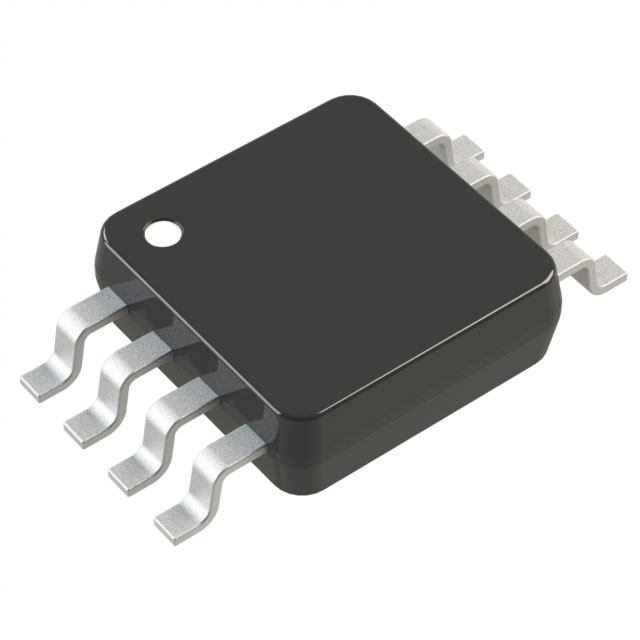

HMC713MS8E

厂牌: ANALOG DEVICES
产品描述: 2.7V 802.11 b/g/n 45MHz 5.5V 2.7GHz MSOP-8 贴片安装
供应商型号: HMC713MS8E
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC713MS8E

HMC713MS8E概述

    HMC713MS8 / 713MS8E Logarithmic Detector/Controller

    产品简介


    HMC713MS8 / 713MS8E 是一款宽动态范围的对数检测器/控制器,适用于频率范围在 45 MHz 到 2700 MHz 的射频信号转换。这款器件能够将输入的射频信号转化为一个与其成比例的直流电压输出。它广泛应用于多个领域,包括蜂窝基础设施、WiMAX/WiBro/LTE/4G、功率监控与控制电路、接收机信号强度指示(RSSI)、自动增益与功率控制等。此外,它还适用于军事、电子对抗(ECM)和雷达系统。

    技术参数


    - 频率范围:45 MHz 至 2700 MHz
    - 动态范围:最高可达 54 dB
    - 精确度:±1 dB(最大 54 dB 范围)
    - 斜率:17 mV/dB
    - 交点:-68 dBm
    - 工作电压:2.7 V 至 5.5 V
    - 功耗:正常模式下 17 mA,关断模式下 0.3 mA
    - 输出响应时间:上升时间 24 ns,下降时间 70 ns
    - 温度稳定性:从 -40°C 到 +85°C 的输入变化为 -0.5 dB(-20 dBm 输入)

    产品特点和优势


    - 宽动态范围:覆盖高达 54 dB 的动态范围,确保高精度的测量。
    - 高精度:在全动态范围内提供 ±1 dB 的准确度,使得在各种应用场景中表现稳定。
    - 快速响应:具备快速的上升时间和下降时间,适合快速变化的应用场景。
    - 宽电源范围:供电电压范围宽,能够在不同电源条件下正常工作。
    - 温度稳定性:优秀的温度稳定性,保证在不同环境温度下的测量精度。

    应用案例和使用建议


    - 蜂窝基础设施:可用于基站的功率监控和自动增益控制。
    - 无线通信系统:如WiMAX、LTE等,在这些系统中实现对信号强度的实时监测。
    - 雷达系统:用于军事和电子对抗,能够有效监测目标的距离和速度。
    使用建议:
    - 在高频率下使用时,可以考虑增加外部滤波电容 C1 进行额外的滤波处理。
    - 当用作控制器模式时,需移除 R6 和 C3,并安装相应的电阻和电容,然后正确连接到 OUT 和 VSET 端口。

    兼容性和支持


    - 兼容性:HMC713MS8 / 713MS8E 支持多种频率范围,适用于多种射频应用。在控制器模式下,可以与变增益放大器和可调衰减器配合使用。
    - 技术支持:如果您在使用过程中有任何问题,可通过电话或邮件联系 Analog Devices 或 Hittite Microwave Corporation 获取技术支持。

    常见问题与解决方案


    - 问题:如何启动 HMC713MS8 / 713MS8E?
    解决方案:确保按照 "Power-Up Timing Diagram" 附件中的顺序进行上电操作。
    - 问题:如何切换到控制器模式?
    解决方案:移除 R6 和 C3,并安装适当的电阻和电容,然后连接到 OUT 和 VSET 端口。
    - 问题:如何优化温度稳定性?
    解决方案:可以通过添加外部滤波电容 C1 进行进一步滤波,以提高温度稳定性。

    总结和推荐


    HMC713MS8 / 713MS8E 是一款性能优越的对数检测器/控制器,具备高精度、宽动态范围、快速响应时间和出色的温度稳定性。其广泛应用范围使其成为各类射频应用的理想选择。无论是在蜂窝基础设施、无线通信系统还是雷达系统中,HMC713MS8 / 713MS8E 都能发挥重要作用。我们强烈推荐在需要高精度、高可靠性功率检测的应用中使用此产品。

HMC713MS8E参数

参数
最小工作供电电压 2.7V
支持协议 802.11 b/g/n
最大工作频率 2.7GHz
最小工作频率 45MHz
最大工作供电电压 5.5V
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售

HMC713MS8E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC713MS8E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC713MS8E HMC713MS8E数据手册

HMC713MS8E封装设计

查看详情并下载
Symbol
Footprint
3D Model
