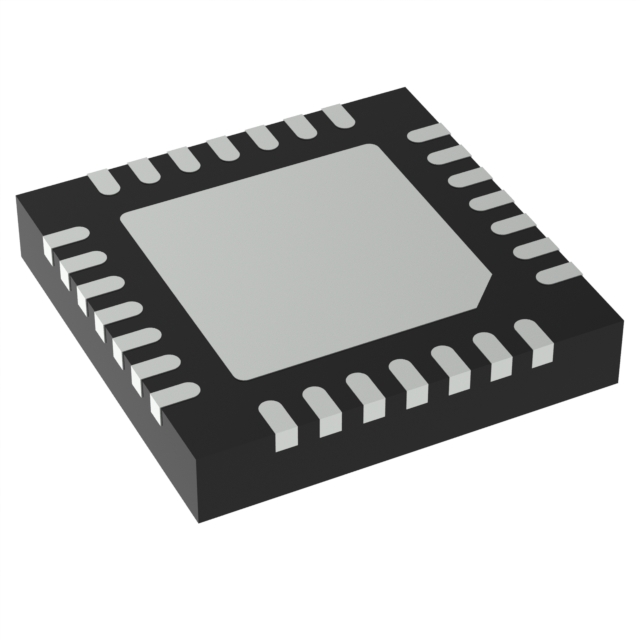

HMC647ALP6E

厂牌: ANALOG DEVICES
产品描述: 2.5GHz,3.1GHz 5.2V 3.1GHz QFN-28 贴片安装
供应商型号: 4029880
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC647ALP6E

HMC647ALP6E概述


    产品简介


    HMC647ALP6E GaAs MMIC 6-BIT DIGITAL PHASE SHIFTER
    HMC647ALP6E是一款用于2.5至3.1 GHz频率范围内的6位数字相位移器,由Analog Devices公司生产。它提供了360度的相位覆盖范围,最小步进(LSB)为5.625度。这款相位移器适用于多种应用领域,包括电子战接收机、天气和军事雷达、卫星通信、波束形成模块和相位消除等。

    技术参数


    以下是HMC647ALP6E的主要技术规格和性能参数:
    - 频率范围: 2.5 - 3.1 GHz
    - 插入损耗: 4 dB
    - 输入回波损耗: 16 dB
    - 输出回波损耗: 16 dB
    - 相位误差: ±5 / -15度
    - 均方根相位误差: 1.5度
    - 幅度稳定时间: 150 ns
    - 相位稳定时间: 125 ns
    - 插入损耗变化: ±0.4 dB
    - 输入功率压缩点: 31 dBm
    - 输入三阶截获: 50 dBm
    - 控制电压电流: 35 μA 至 250 μA
    - 偏置控制电流: 15 mA
    工作环境:
    - 存储温度: -65°C 至 +150°C
    - 操作温度: -40°C 至 +85°C
    - 最大输入功率: 33 dBm(在+85°C时)

    产品特点和优势


    HMC647ALP6E的主要特点和优势:
    - 低均方根相位误差: 1.5度
    - 高线性度: +50 dBm
    - 正逻辑控制: 0/+5V
    - 紧凑型封装: 6x6 mm塑料无引线SMT封装
    - 内置匹配: 50欧姆,无需外部组件
    - 极低插入损耗变化: ±0.4 dB
    - 高温度稳定性: 在-40°C到+85°C范围内表现出色

    应用案例和使用建议


    HMC647ALP6E的典型应用场景包括电子战接收机、天气和军事雷达、卫星通信系统等。对于设计工程师来说,建议遵循以下步骤进行使用:
    1. 电路板设计: 使用RF电路设计技术,确保信号线具有50欧姆的阻抗。
    2. 接地处理: 确保将封装接地引脚和裸露垫片直接连接到地平面。
    3. 热管理: 将评估板安装到适当的散热器上以确保良好的热性能。

    兼容性和支持


    HMC647ALP6E与Analog Devices公司的其他电子元器件兼容,并且提供了全面的技术支持服务。用户可以通过电话(1-800-ANALOG-D)或在线平台(www.analog.com)获得帮助。

    常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,以下是一些常见的问题及解决办法:
    - Q: 相位误差超出预期?
    - A: 检查控制电压是否正确。如果控制电压不准确,调整至0/+5V范围。
    - Q: 插入损耗高于正常值?
    - A: 检查连接是否松动或损坏。重新焊接连接并确保所有引脚牢固接触。
    - Q: 设备过热?
    - A: 确保设备安装在适当的散热器上,并遵循推荐的热管理措施。

    总结和推荐


    总体来看,HMC647ALP6E是一款高性能的6位数字相位移器,适用于各种高端应用。其卓越的低相位误差、高线性度和紧凑封装使其在市场上具备显著的竞争优势。对于需要高性能相位控制的应用,强烈推荐使用此产品。

HMC647ALP6E参数

参数
最小工作频率 2.5GHz,3.1GHz
最大工作供电电压 5.2V
最小工作供电电压 -
支持协议 -
最大工作频率 3.1GHz
6.1mm(Max)
6.1mm(Max)
850μm(Max)
通用封装 QFN-28
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
