HMC1110-SX

厂牌: ANALOG DEVICES
产品描述: 71GHz,86GHz 86GHz SMD 贴片安装
供应商型号: CY-HMC1110-SX
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1110-SX

HMC1110-SX概述


    产品简介

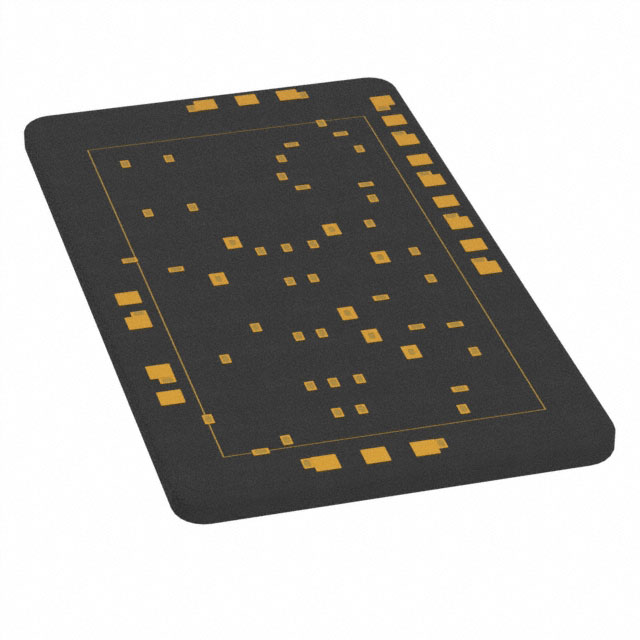

    HMC1110 GaAs MMIC X6 主动式频率倍增芯片
    HMC1110 是一款采用 GaAs pHEMT 技术的主动式宽带频率倍增芯片,设计用于将输入信号频率从 11.83 GHz 至 14.33 GHz 增加至输出频率范围为 71 GHz 至 86 GHz。该芯片广泛应用于多种高要求的无线通信系统中,如点对点和 VSAT 无线电、测试仪器、军事和空间应用以及传感器等领域。

    技术参数


    - 输入频率范围: 11.83 - 14.33 GHz
    - 输出频率范围: 71 - 86 GHz
    - 输入功率驱动: 0 - 6 dBm
    - 输出功率: 10 - 13 dBm
    - 5Fo 谐波隔离: 25 dBc
    - 7Fo 谐波隔离: 40 dBc
    - 输入回波损耗: 15 dB
    - 输出回波损耗: 12 dB
    - 供电电流 (VDAMP1 + VDAMP2): 175 mA
    - 供电电流 (VDMULT): 80 mA
    - 绝对最大额定值: 额定最高温度为 146°C,连续功耗(T=85°C)为 1.55 W
    - 存储温度: -65°C 到 150°C
    - 静电敏感度: ESD 敏感度(HBM)为 0 类,通过 150V 测试

    产品特点和优势


    HMC1110 主要优势包括:
    - 高输出功率: 可提供高达 +13 dBm 的输出功率,确保信号强度足够高。
    - 低输入功率驱动: 只需 0 至 +6 dBm 的输入功率即可实现有效工作。
    - 优异的谐波抑制: 5Fo 和 7Fo 谐波隔离分别达到 +25 dBc 和 +40 dBc,减少信号失真。
    - 集成化设计: 内置输入和输出放大器,减少了传统方法所需的离散组件数量,提高了系统的可靠性和稳定性。
    - 紧凑尺寸: 尺寸仅为 2.44 x 1.35 x 0.1 mm,适合各种小型化设备需求。

    应用案例和使用建议


    HMC1110 在点对点和 VSAT 无线电系统中的应用非常典型。例如,在卫星通信系统中,这种芯片可以有效地增加信号频率,提高传输效率和可靠性。使用时,建议在 PCB 设计上采用 50 欧姆微带传输线,以最小化连接线长度并确保阻抗匹配。

    兼容性和支持


    HMC1110 芯片与各种射频和微波设备高度兼容,可以轻松集成到现有系统中。制造商提供全面的技术支持和应用指南,包括详细的组装图和封装信息。需要更多支持的用户可以通过技术支持热线或电子邮件联系厂家。

    常见问题与解决方案


    1. 问题: 芯片发热过快。
    - 解决方案: 确保良好的散热设计,可使用散热器或其他散热措施来控制温度。
    2. 问题: 输出功率不稳定。
    - 解决方案: 检查电源电压和输入信号质量,确保稳定。
    3. 问题: 谐波干扰严重。
    - 解决方案: 适当调整谐波抑制电路参数,确保谐波隔离满足要求。

    总结和推荐


    综上所述,HMC1110 频率倍增芯片是一款高性能、高集成度的产品,适用于多种无线通信和雷达应用。其高输出功率、优异的谐波抑制能力及紧凑的封装使其在市场上具有很高的竞争力。对于需要高频信号处理的应用场合,强烈推荐使用 HMC1110。

HMC1110-SX参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 86GHz
最小工作频率 71GHz,86GHz
最大工作供电电压 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC1110-SX厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1110-SX数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1110-SX HMC1110-SX数据手册

HMC1110-SX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 207.1288 ¥ 1551.9538
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1551.95
直接购买
加入购物车
