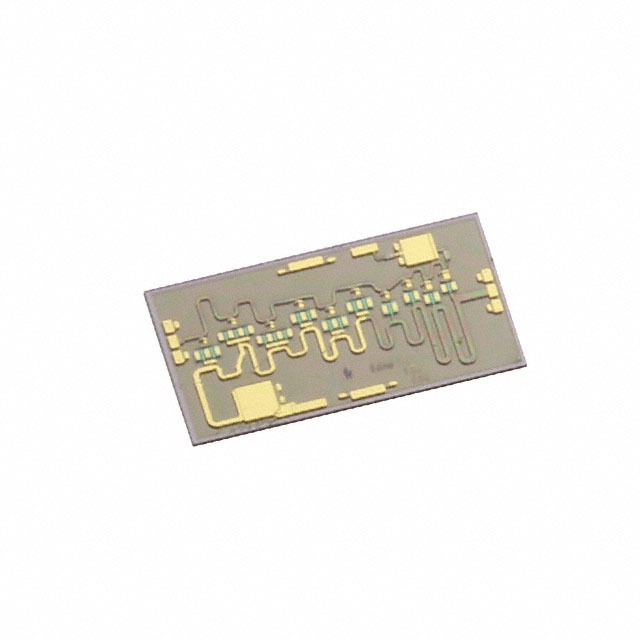

HMC1087-SX

厂牌: ANALOG DEVICES
产品描述: 2GHz 20GHz 贴片安装
供应商型号: CY-HMC1087-SX
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1087-SX

HMC1087-SX概述

    # 高品质GaNon MMIC功率放大器HMC1087技术手册

    产品简介


    HMC1087是Analog Devices公司推出的一款高性能线性和功率芯片级放大器。它是一款8瓦的氮化镓(GaN)介质集成式电路(MMIC)功率放大器,工作频率范围为2至20 GHz。这款放大器特别适用于测试仪器、通信系统以及雷达等领域,因其具有高饱和输出功率、高线性度和优异的温度稳定性等特点而备受关注。

    技术参数


    以下是HMC1087的主要技术规格:
    - 频率范围:2 - 20 GHz
    - 小信号增益:11 dB
    - 增益平坦度:±0.5 dB
    - 温度变化增益:0.012 - 0.024 dB/℃
    - 输入回波损耗:15 dB
    - 输出回波损耗:12 dB
    - 压缩点输出功率(P3dB):38 dBm
    - 压缩点功率增益(P3dB):8.5 dB
    - 饱和输出功率(Psat):39 - 40 dBm
    - 输出三阶交调截点(IP3):44 dBm
    - 附加功率效率:22 - 24%
    - 静态供电电流(Idd @ Vdd = 28V):850 mA

    产品特点和优势


    HMC1087具备以下显著特点和优势:
    - 高饱和输出功率:+39 dBm,满足高频应用需求。
    - 高线性度:+44 dBm的输出三阶交调截点(IP3),确保信号的纯净度。
    - 高功率增益:+5.5 dB的功率增益,提供稳定的输出信号强度。
    - 宽频带:频率范围广,从2到20 GHz,适合多种应用环境。
    - 温度稳定:在广泛的温度范围内保持稳定的性能,减少环境变化的影响。
    - 易于集成:输入/输出端匹配至50欧姆,方便多芯片模块(MCM)中的集成。

    应用案例和使用建议


    应用案例
    - 测试仪器:用于各种射频信号的测试和测量,如矢量网络分析仪。
    - 通信系统:可用于无线通信系统的功率放大,提高传输距离和信号质量。
    - 雷达:应用于雷达系统中,提高目标检测的精度和距离。
    使用建议
    - 温度控制:在高温环境下使用时,应采取适当的散热措施以保证长期可靠运行。
    - 阻抗匹配:在连接外部组件时,务必确保阻抗匹配,以减少反射和失真。
    - 供电电压:注意电源电压的稳定性和波动,以避免因电压不稳导致的性能下降。

    兼容性和支持


    HMC1087可以与其他标准50欧姆系统接口进行匹配,与各种射频前端和其他放大器组合使用。Analog Devices公司提供了详尽的技术支持,包括在线资源、应用指南和客户支持热线,确保用户能够充分利用该产品的潜力。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:设备无法正常启动
    - 解决办法:检查电源电压和接线是否正确,确认接地良好。
    - 问题:输出信号不稳定
    - 解决办法:检查输入信号是否稳定,调整电源电压并进行阻抗匹配。
    - 问题:温度过高
    - 解决办法:安装散热片或冷却风扇,增加通风条件。

    总结和推荐


    HMC1087是一款高性能、高可靠性且应用广泛的GaNon MMIC功率放大器,适用于需要高线性和大功率输出的应用场合。其卓越的性能和广泛的工作频率使其成为许多高端应用的理想选择。强烈推荐给那些追求高性能、高可靠性的用户。

HMC1087-SX参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 20GHz
最小工作频率 2GHz
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC1087-SX厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1087-SX数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1087-SX HMC1087-SX数据手册

HMC1087-SX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1052.0632 ¥ 7882.7918
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7882.79
