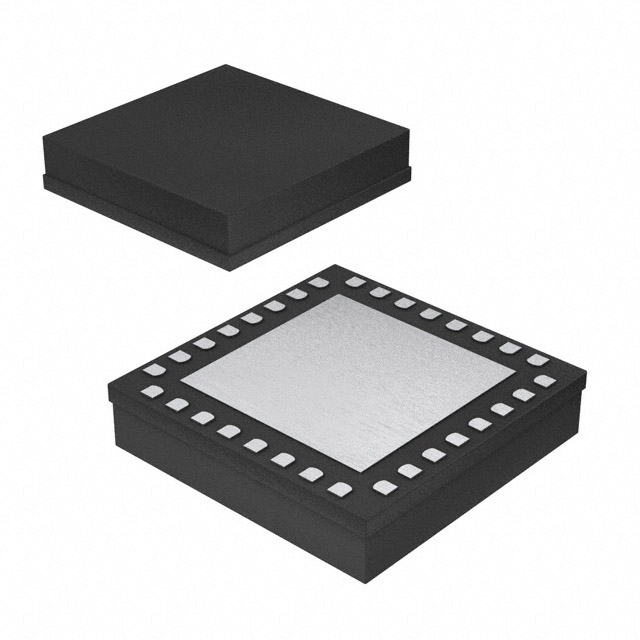

HMC815BLC5TR

厂牌: ANALOG DEVICES
产品描述: 21GHz,27GHz 27GHz LCC-32 贴片安装
供应商型号: HMC815BLC5TR
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC815BLC5TR

HMC815BLC5TR概述

    HMC815B I/Q Upconverter: Comprehensive Overview

    1. 产品简介


    HMC815B是一款紧凑型的砷化镓(GaAs)基微波单片集成电路(MMIC)上变频器。该产品在21 GHz至27 GHz的工作频率范围内表现出色,适用于点对点和点对多点无线电、军事雷达、电子战、电子情报、卫星通信和传感器等多种应用场景。HMC815B通过集成的I/Q调制器简化了设计过程,提高了整体系统效率。

    2. 技术参数


    HMC815B的主要技术规格如下:
    - 频率范围:
    - 射频(RF):21 GHz到27 GHz
    - 本地振荡器(LO):10.5 GHz到14.5 GHz
    - 中频(IF):直流到3.75 GHz
    - 性能参数:
    - 转换增益:12 dB(典型值)
    - 边带抑制:20 dBc(典型值)
    - 1 dB压缩输出功率(OP1dB):20 dBm(典型值)
    - 三阶交调截获功率(OIP3):27 dBm(典型值)

    - 隔离度:
    - 2× LO到RF隔离度:10 dB(典型值)
    - 2× LO到IF隔离度:15 dB(典型值)
    - 回波损耗:
    - RF端口:12 dB(典型值)
    - LO端口:15 dB(典型值)
    - IF端口:15 dB(典型值)
    - 电源需求:
    - 总漏极电流(RF放大器):270 mA到300 mA
    - LO放大器电流:80 mA到120 mA

    3. 产品特点和优势


    HMC815B具有以下几个显著的优势:
    - 紧凑封装: 采用4.90 mm × 4.90 mm的陶瓷LCC封装,适用于表面贴装制造技术。
    - 高集成度: 集成了驱动放大器和I/Q调制器,减少了外部组件的需求。
    - 卓越的边带抑制: 通过内置的I/Q混频器实现高边带抑制,简化了系统设计。
    - 宽温度范围: 在-40°C到+85°C的温度范围内都能保持稳定运行。
    - 易于集成: 提供完整的评估板支持,方便进行测试和评估。

    4. 应用案例和使用建议


    HMC815B常用于以下应用场景:
    - 点对点和点对多点无线电: 适用于无线通信系统中的上变频。
    - 军事雷达和电子战: 高性能和稳定性使其成为雷达系统的关键组件。
    - 卫星通信: 在高频段提供稳定的信号转换。
    使用建议:
    - 确保所有连接都正确无误,特别是接地和电源连接。
    - 为提高可靠性,考虑使用散热良好的PCB设计。
    - 注意LO输入和IF输入的匹配,以避免信号失真。

    5. 兼容性和支持


    HMC815B与多种射频模块和系统兼容,适用于各种电子设备。Analog Devices提供详尽的技术支持和文档资源,包括评估板和应用电路参考设计,帮助客户快速部署和调试。

    6. 常见问题与解决方案


    - Q:如何确保产品稳定运行?
    - A: 使用推荐的电源电压和电流,并确保良好的接地连接。参考典型应用电路图进行布线。
    - Q:如何优化转换增益和边带抑制?
    - A: 仔细调整LO输入功率和IF输入功率,确保信号链路中的所有组件都匹配良好。
    - Q:如果产品出现异常发热,怎么办?
    - A: 检查PCB设计中的散热路径,确保有足够的散热措施。必要时,可增加散热片或热管。

    7. 总结和推荐


    综上所述,HMC815B是一款高性能的上变频器,具备出色的转换增益、边带抑制和工作稳定性。它在多种应用中表现出色,特别是在需要高集成度和高可靠性的系统中。强烈推荐该产品用于需要在21 GHz到27 GHz频段工作的射频系统。

HMC815BLC5TR参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 27GHz
最小工作频率 21GHz,27GHz
最大工作供电电压 -
通用封装 LCC-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC815BLC5TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC815BLC5TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC815BLC5TR HMC815BLC5TR数据手册

HMC815BLC5TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 565.456
2000+ ¥ 551.08
3000+ ¥ 536.704
库存: 4000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 565456
