首页  >  产品百科  >  HMC1132PM5ETR

HMC1132PM5ETR

厂牌: ANALOG DEVICES
产品描述:
供应商型号: MF-HMC1132PM5ETR
供应商: Verical
标准整包数: 100
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1132PM5ETR

HMC1132PM5ETR概述

    HMC1132 GaAs pHEMT MMIC 1-Watt Power Amplifier: A Comprehensive Overview

    1. 产品简介


    HMC1132 是一款由Analog Devices公司生产的GaAs pHEMT MMIC功率放大器,工作频率范围为27 GHz到32 GHz。该放大器具有高增益(22 dB)、饱和输出功率(30.5 dBm)和优异的线性度,适用于多种高频应用场景,如点对点无线电系统、点对多点无线电系统、VSAT(Very Small Aperture Terminal)和SATCOM(Satellite Communication),以及军事和空间应用。

    2. 技术参数


    以下是HMC1132的主要技术规格和电气特性:
    | 参数 | 典型值 | 单位 | 备注 |
    ||
    | 频率范围 | 27-32 | GHz
    | 增益 | 22 | dB
    | 输入回波损耗 | 6 | dB
    | 输出回波损耗 | 14 | dB
    | 饱和输出功率 | 30.5 | dBm | 测量条件:VDD=6 V, IDD=600 mA |
    | 输出三阶交调截点 | 35 | dBm
    | 工作电压 | 4-6 | V
    | 静态电源电流 | 400-700 | mA

    3. 产品特点和优势


    - 高增益和输出功率:提供22 dB的增益和30.5 dBm的饱和输出功率,适合高容量点对点和点对多点通信系统。
    - 高线性度:输出三阶交调截点高达35 dBm,确保低失真和高稳定性。
    - 无外部匹配需求:内部输入/输出端口已匹配至50Ω,无需额外的外部匹配电路。

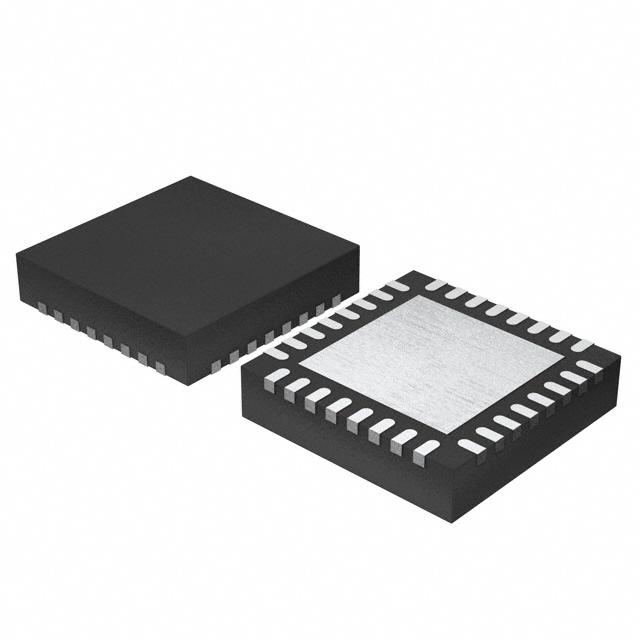

    - 紧凑封装:采用32引脚、5 mm x 5 mm的LFCSP封装,适合空间受限的应用。

    4. 应用案例和使用建议


    应用案例:
    - 点对点无线电系统:适用于卫星通信系统,提供稳定的信号传输。
    - 军事和空间应用:具备高可靠性,能够在恶劣环境中稳定工作。
    使用建议:
    - 在高温环境下使用时,需注意热管理,确保散热良好。
    - 调整供电电压和电流以达到最佳性能。建议供电电压为6 V,静态电流为600 mA。

    5. 兼容性和支持


    - 兼容性:可与其他标准的50Ω系统兼容。
    - 支持:Analog Devices提供全面的技术支持和维护服务,包括评估板和详细的测试电路图。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查供电电压和电流是否正确,调整为6 V和600 mA。 |
    | 输出信号不稳定 | 确保输入信号的强度和频率在规定的范围内。 |
    | 噪声较大 | 检查接地和屏蔽是否良好,必要时增加外部滤波器。 |

    7. 总结和推荐


    HMC1132是一款高性能、高可靠性的GaAs pHEMT MMIC功率放大器,非常适合于高频通信系统的应用。其独特的设计特点使其在各种应用场景中表现出色。强烈推荐使用该产品,特别是在需要高增益和高线性度的系统中。由于其卓越的性能和广泛的适用性,它无疑是高端通信系统中不可或缺的组件。

HMC1132PM5ETR参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC1132PM5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1132PM5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1132PM5ETR HMC1132PM5ETR数据手册

HMC1132PM5ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 795.9281
库存: 1400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 79592.81
直接购买
加入购物车
