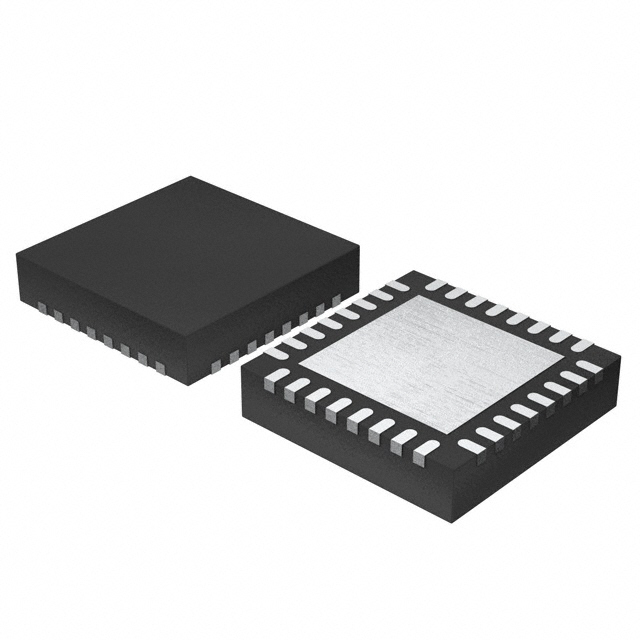

HMC1099PM5E

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: RF Amp Single Power Amp 1.1GHz 32V 32-Pin LFCSP EP Tray
供应商型号: 4030247
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 射频配件 HMC1099PM5E

HMC1099PM5E概述

    HMC1099PM5E GaN Power Amplifier 技术手册

    产品简介


    HMC1099PM5E 是一款由Analog Devices设计和制造的氮化镓(GaN)宽带功率放大器。它能提供高达10 W(40 dBm)的输出功率,在0.01 GHz到1.1 GHz的瞬时带宽内实现高达60%的功率附加效率(PAE),适用于脉冲或连续波(CW)应用。该产品广泛应用于无线基础设施、雷达、公共移动无线电以及通用放大器等领域。

    技术参数


    - 频率范围: 0.01 GHz 到 1.1 GHz
    - 增益:
    - 小信号增益:20 dB 典型值
    - 增益平坦度:0.5 dB 到 2 dB 典型值
    - 返回损耗:
    - 输入端:12 dB
    - 输出端:15 dB
    - 功率:
    - 输出功率 (POUT): 41.5 dBm 典型值(输入功率 (PIN) = 27 dBm)
    - 功率附加效率 (PAE): 60% 典型值(PIN = 27 dBm)
    - 输出三阶截点 (OIP3): 50 dBm 每个音符功率 (POUT) = 30 dBm
    - 噪声系数: 8 dB
    - 供电电压 (VDD): 28 V
    - 静态电流 (IDDQ): 100 mA

    产品特点和优势


    - 高增益: HMC1099PM5E 在小信号下的典型增益为20 dB,表现出卓越的增益性能。
    - 高效能: 高达60%的功率附加效率 (PAE) 使其在多种应用中表现出色。
    - 宽频带: 支持从0.01 GHz 到 1.1 GHz 的瞬时带宽,适合广泛的频率范围应用。
    - 紧凑设计: 采用5 mm × 5 mm,32-引脚LFCSP封装,便于安装和使用。
    - 简单外部调谐: 通过低成本表面贴装组件进行简单的外部调谐,以获得最佳性能。

    应用案例和使用建议


    HMC1099PM5E 适用于多种应用场景,例如无线基础设施、雷达系统、公共移动无线电及通用放大器。对于无线基础设施,它可以帮助延长电池寿命并提高通信质量。对于雷达系统,它可以提高信号传输的距离和可靠性。对于公共移动无线电,可以确保信号的稳定性和连续性。使用时建议根据具体的应用需求进行适当的电路匹配和布局设计,以充分发挥其性能。

    兼容性和支持


    HMC1099PM5E 采用了5 mm × 5 mm的LFCSP封装,易于与其他电子元件集成。此外,Analog Devices提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和在线技术支持,以帮助用户快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 如何调节静态电流 (IDDQ)?
    - 解决方法: 调节栅极偏置控制电压 (VGG) 从-5 V到0 V,通常在VGG = -2.9 V时可实现IDDQ = 100 mA。

    - 问题: 如何优化增益平坦度?
    - 解决方法: 确保正确的电路匹配,特别是输入端的匹配,以保持良好的增益平坦度。

    总结和推荐


    HMC1099PM5E GaN功率放大器凭借其高增益、高效率、宽频带及紧凑的设计,在多个领域具有广泛应用潜力。其简易的外部调谐方式和强大的技术支持使得它成为工程师们的理想选择。总体而言,我们强烈推荐使用HMC1099PM5E,尤其是在需要高性能、高可靠性的场合。

HMC1099PM5E参数

参数
长*宽*高 5mm*5mm*1.25mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC1099PM5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1099PM5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC1099PM5E HMC1099PM5E数据手册

HMC1099PM5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1197.8777
10+ ¥ 982.7257
25+ ¥ 977.4988
100+ ¥ 972.2719
库存: 3
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1197.87
直接购买
加入购物车
