HMC798ALC4TR-R5

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: Up/Down Conv Mixer 5V 34GHz 24-Pin CLLCC T/R
供应商型号: 505-HMC798ALC4TR-R5TR-ND
供应商: Digi-Key
标准整包数: 1

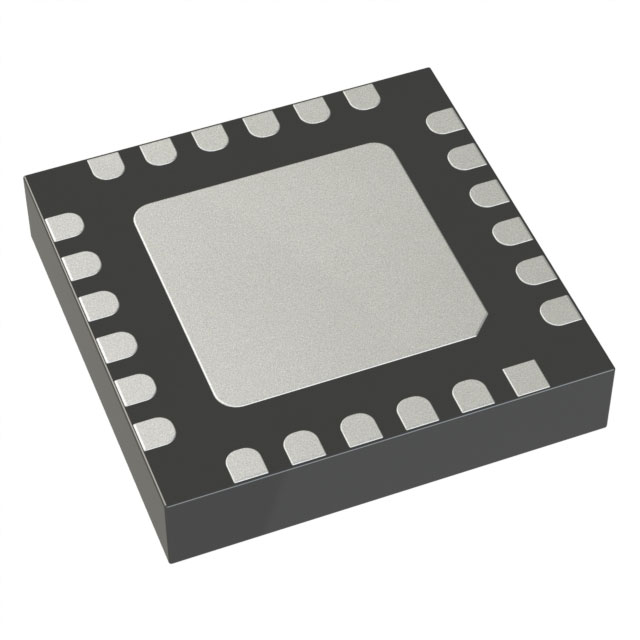

ANALOG DEVICES 射频配件 HMC798ALC4TR-R5

HMC798ALC4TR-R5概述


    产品简介


    HMC798ALC4是一款由Analog Devices生产的24 GHz到34 GHz的GaAs(砷化镓)微波单片集成电路(MMIC)混频器。该产品专为单正电源5V设计,最大电流消耗为125mA,具备子谐波上变频和下变频的功能。HMC798ALC4可应用于多种高频通信领域,如微波和甚小孔径终端(VSAT)无线电、测试设备、点对点无线电、卫星通信(SATCOM)、军事电子战(EW)、电子对抗(ECM)和指挥控制通讯情报(C3I)等。

    技术参数


    以下是HMC798ALC4的主要技术参数:
    - 频率范围:
    - 射频(RF):24至34 GHz
    - 本振(LO):12至18 GHz
    - 中频(IF):直流至4 GHz
    - 供电:
    - 电压范围:4.75 V 至 5.25 V
    - 最大电流消耗:125 mA
    - LO驱动水平:0至6 dBm
    - 性能参数(24 GHz至30 GHz范围):
    - 上变频转换损耗:10 dB(典型值)
    - 输入三阶截获点(IP3):17.5 dBm(典型值)
    - 下变频转换损耗:11 dB
    - 输入二阶截获点(IP2):50 dBm
    - 性能参数(30 GHz至34 GHz范围):
    - 上变频转换损耗:10.5 dB(典型值)
    - 输入三阶截获点(IP3):20 dBm(典型值)

    产品特点和优势


    HMC798ALC4的主要优势包括:
    - 紧凑型封装:采用陶瓷LCC封装,尺寸仅为3.90 mm × 3.90 mm,符合RoHS标准,适用于表面贴装技术(SMT)制造。
    - 低功耗:在典型条件下,仅需5 V电压,消耗电流不超过125 mA。
    - 高隔离度:射频到中频隔离度可达30 dB,2倍本振到射频隔离度可达36 dB,无需额外滤波器。
    - 宽IF带宽:中频带宽可覆盖直流至4 GHz,满足广泛的应用需求。

    应用案例和使用建议


    HMC798ALC4广泛应用于通信和雷达系统中,特别是在需要高精度和宽带宽的应用场合。例如,在微波通信系统中,它可以用作射频信号的上变频和下变频组件。根据数据手册中的应用示例,用户可以参考以下使用建议:
    - 在设计系统时,应注意保持射频输入和本振输入的信号质量,以确保良好的线性度和较高的信噪比。
    - 对于温度敏感的应用场合,可以通过选择具有较低温度漂移特性的外部元件来提高系统的稳定性。
    - 在需要更高隔离度的应用中,可以通过在信号路径中增加外部滤波器来进一步提升隔离度。

    兼容性和支持


    HMC798ALC4与多种射频和微波电路兼容,可以方便地集成到现有的设计中。此外,Analog Devices提供全面的技术支持和文档资料,包括评估板信息、焊接指南和推荐焊盘图案等,帮助用户快速上手并进行测试验证。

    常见问题与解决方案


    1. 问题:电源电压不稳定导致器件损坏。
    - 解决方案:确保电源稳定在4.75 V至5.25 V之间,可以使用稳压电源或添加电容滤波。

    2. 问题:信号失真严重。
    - 解决方案:检查输入信号质量和阻抗匹配,必要时添加合适的匹配网络或滤波器。

    3. 问题:系统温升过高。
    - 解决方案:改进散热设计,例如增加散热片或选择更高效的散热方式。

    总结和推荐


    综上所述,HMC798ALC4是一款高度集成且性能优异的24 GHz到34 GHz子谐波上变频和下变频混频器,特别适合于高端通信系统和雷达应用。它的高集成度、紧凑封装、低功耗及出色的隔离性能使其在市场上具有很强的竞争力。对于需要高性能混频器的设计者而言,HMC798ALC4无疑是一个值得推荐的产品。

HMC798ALC4TR-R5参数

参数
通用封装 LCC-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC798ALC4TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC798ALC4TR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC798ALC4TR-R5 HMC798ALC4TR-R5数据手册

HMC798ALC4TR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 500.1273
库存: 0
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
