115585-HMC680LP4

产品分类: 射频配件
厂牌: ANALOG DEVICES

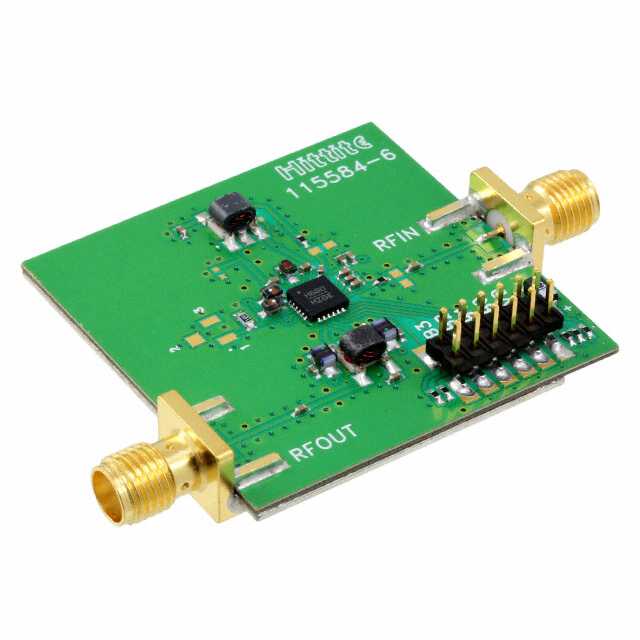

产品描述: HMC680LP4 RF Amplifier Evaluation Board
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 射频配件 115585-HMC680LP4

115585-HMC680LP4概述

    HMC680LP4(E) 5-Bit Digital Variable Gain Amplifier

    1. 产品简介


    HMC680LP4(E) 是一款数字控制可变增益放大器(DVGA),其工作频率范围为30 MHz至400 MHz。该器件可以编程以提供-4 dB至+19 dB的增益,增益控制步长为1 dB。它适用于多种应用场景,如蜂窝网络基础设施、WiBro/WiMAX通信、微波无线电系统以及测试设备和传感器。

    2. 技术参数


    - 频率范围: 30 MHz 至 400 MHz
    - 最大增益: 19 dB
    - 增益控制范围: 23 dB
    - 输入回波损耗: ≥10 dB
    - 输出回波损耗: ≥13 dB
    - 噪声系数: 5 dB (最大增益状态)
    - 输出功率1 dB压缩点: ≥23 dBm
    - 输出三阶截点(两音): ≥+40 dBm
    - 切换特性:
    - 上升时间(10%-90%): ≤11 ns
    - 下降时间(10%-90%): ≤13 ns
    - 开通时间(50%控制到109%): ≤4 ms
    - 关闭时间(50%控制到109%): ≤4 ms
    - 电源电流:
    - 控制电压供电电流: ≤5 mA
    - 放大器供电电流: ≤122 mA
    - 工作温度范围: -40°C 至 +85°C
    - 封装: RoHS合规 4x4 mm QFN无铅表面贴装

    3. 产品特点和优势


    - 宽动态范围: 可提供高达23 dB的增益控制范围,使用户能够精确调节信号强度。
    - 高线性度: 输出三阶截点(IP3)可达+40 dBm,确保信号处理过程中信号完整性。
    - 低噪声系数: 噪声系数低至5 dB,特别适合于对噪声敏感的应用场景。
    - 高可靠性: 采用BiCMOS MMIC工艺制造,具有良好的热稳定性,能够在广泛的工作温度范围内稳定运行。
    - CMOS/TTL兼容接口: 简化了与不同数字控制电路的连接,降低了设计复杂度。

    4. 应用案例和使用建议


    - 蜂窝网络基础设施: 在蜂窝网络中,HMC680LP4(E) 可用于提升信号覆盖范围,增强无线通信质量。
    - 微波无线电系统: 作为微波链路的一部分,HMC680LP4(E) 能够在高频段下提供稳定的增益控制,保障长距离传输的可靠性。
    - 测试设备和传感器: 在测试仪器中,HMC680LP4(E) 可用于测量信号的细微变化,确保测试结果的准确性。
    使用建议:
    - 为了保证最佳性能,应根据应用场景选择合适的外部组件,如阻容元件。
    - 注意接地平面的设计,通过合理布置接地层和通过过孔来降低杂散信号干扰。

    5. 兼容性和支持


    HMC680LP4(E) 与CMOS和TTL逻辑电平兼容,适用于多种控制电路。供应商Hittite Microwave Corporation 提供了详细的技术支持服务,包括产品咨询、应用指南和技术文档下载。此外,可以通过技术支持热线获取更深入的帮助。

    6. 常见问题与解决方案


    - 问题: 放大器增益不稳定。
    - 解决方案: 检查所有连接,尤其是接地和电源连接。确认所有外接元件符合技术手册的要求。
    - 问题: 增益控制不准确。
    - 解决方案: 检查控制电压是否正确施加,确保控制信号的电压幅度在规定范围内。
    - 问题: 放大器无法正常启动。
    - 解决方案: 确认电源顺序正确,遵循手册中推荐的上电顺序。

    7. 总结和推荐


    综上所述,HMC680LP4(E) 是一款高性能的数字控制可变增益放大器,特别适合于需要宽动态范围和高精度增益控制的应用场景。其优异的线性度、低噪声特性和广泛的温度适应能力使其在市场上具有较强的竞争力。强烈推荐在需要高可靠性和高精度信号处理的场景中使用这款器件。
