ADF5901ACPZ

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: RF Receiver 32-Pin LFCSP EP Tray
供应商型号: 4023575
供应商: 海外现货
标准整包数: 1

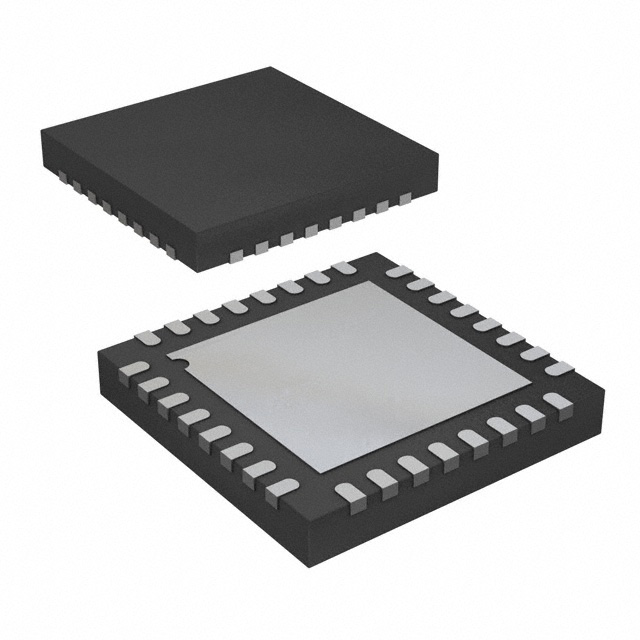

ANALOG DEVICES 射频配件 ADF5901ACPZ

ADF5901ACPZ概述

    24 GHz VCO and PGA with 2-Channel PA Output: A Comprehensive Guide

    1. 产品简介


    产品类型: 24 GHz Tx单片微波集成电路(MMIC),集成24 GHz电压控制振荡器(VCO)、PGA和双发射通道。
    主要功能: 主要用于雷达系统,生成24 GHz信号以供两个发射通道和本地振荡器输出使用。
    应用领域: 汽车雷达、工业雷达、微波雷达传感器、工业传感器、精密仪器仪表、油箱液位传感器、智能传感器、门控开关、节能应用、商用传感器(对象检测和跟踪)、汽车、船只、飞机和无人机(碰撞避免)以及智能交通系统(智能交通监控和控制)、监控和安全。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | RF频率范围 | 24 | 24.25 | 24.25 | GHz |
    | VCO相位噪声性能
    | -100 kHz偏移 | -88 dBc/Hz |
    | -1 MHz偏移 | -108 dBc/Hz |
    | -10 MHz偏移 | -128 dBc/Hz |
    | 输出功率 | 2 | 8 | 10 | dBm |
    | 输出阻抗 | 50 Ω |
    | 隔离 | 30 dB |
    | LO输出功率 | -7 | -1 | 5 | dBm |
    | 温度传感器精度 | ±5 ±5 | °C |
    | 辅助ADC分辨率 | 8 Bits |

    3. 产品特点和优势


    - 高频率范围:覆盖24 GHz至24.25 GHz,适用于广泛的雷达和通信应用。
    - 双通道PA输出:提供两个独立的24 GHz功率放大器输出通道,增强信号处理能力。
    - 精确的温度传感器:采用±5°C精度的温度传感器,确保工作稳定性和准确性。
    - 多功能接口:配备辅助ADC、4线串行外设接口(SPI)及多路复用器输出,方便外部访问。
    - 高可靠性:支持ESD保护,确保在运输和使用过程中的安全性。

    4. 应用案例和使用建议


    应用场景:
    - 雷达系统: ADF5901被广泛应用于各种雷达系统,如汽车雷达、工业雷达和微波雷达传感器。
    - 传感器系统: 在智能传感器和油箱液位传感器等应用中,ADF5901可以提供精准的信号输出。
    - 无线通信: 在需要高频率稳定性和平稳性的通信系统中,ADF5901也是理想选择。
    使用建议:
    - 电源管理: 确保电源电压(AHI、TXAHI、RFAHI、VCOAHI、DVDD)在3.135V至3.465V范围内,避免因电源波动导致信号失真。
    - 热管理: 由于工作温度范围为-40°C到+105°C,建议在设计散热方案时考虑到极端条件下的散热需求。

    5. 兼容性和支持


    - 兼容性: ADF5901的设计与多种标准接口兼容,包括SPI和辅助ADC。这使得它能够与现有系统无缝集成。
    - 技术支持: Analog Devices提供了详尽的技术文档和在线支持,包括数据手册、应用指南和技术论坛。

    6. 常见问题与解决方案


    - 问题: 设备在启动时出现异常。
    - 解决办法: 检查所有电源引脚连接是否正确,尤其是AHI、TXAHI、RFAHI、VCOAHI和DVDD。
    - 问题: 输出信号不稳定。
    - 解决办法: 确认参考输入(REFIN)频率和电平设置正确,检查是否有外部干扰。

    7. 总结和推荐


    综上所述,ADF5901是一款高性能的24 GHz Tx单片微波集成电路,集成了VCO、PGA和双发射通道,非常适合于雷达系统和其他需要高频率稳定性的应用。其出色的温度传感器和多功能接口进一步增强了其适用范围。因此,强烈推荐在上述应用领域使用ADF5901。
    本文档通过详细的参数说明、应用案例和使用建议,全面介绍了ADF5901的技术特点和优势。希望对您的电子元器件选型和应用设计有所帮助。

ADF5901ACPZ参数

参数
通用封装 LFCSP-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ADF5901ACPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADF5901ACPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES ADF5901ACPZ ADF5901ACPZ数据手册

ADF5901ACPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
