1004795-EC646-01

产品分类: 射频配件
厂牌: AVX
产品描述: AVX LTE 射频开关评估测试板, 评估板, 700 → 960MHz, KYOCERA芯片, 用于耳机,嵌入式设计电路
供应商型号: REB-WIREAC3291
供应商: 海外现货
标准整包数: 5
AVX 射频配件 1004795-EC646-01

1004795-EC646-01概述

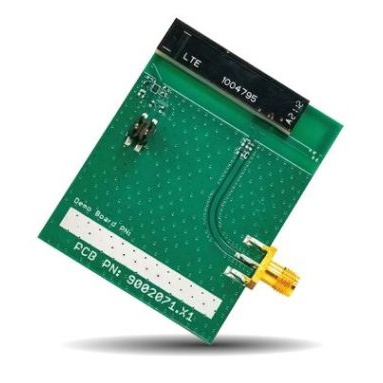

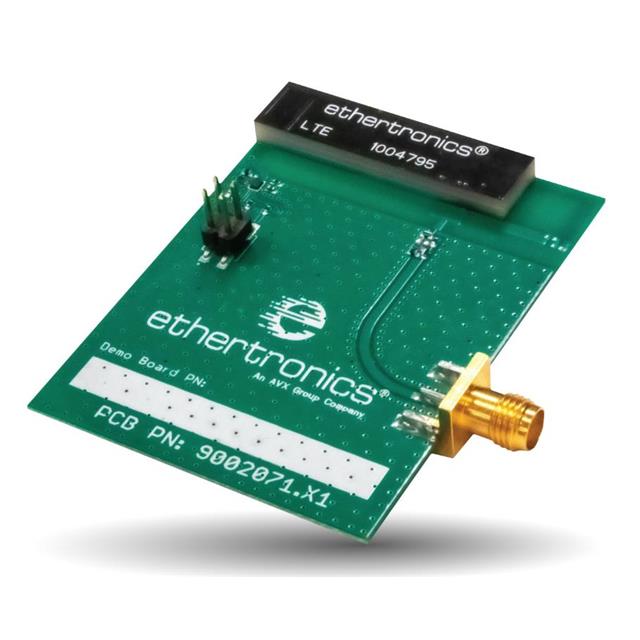

    KYOCERA AVX Band Switching Evaluation Board 技术手册

    产品简介


    KYOCERA AVX 带开关调谐天线是一款专为小型设备设计的高性能解决方案,特别适用于物联网(IoT)、医疗健康、车辆追踪等领域。这款产品不仅提供了卓越的射频场控制能力,减少了周围组件对其性能的影响,还通过优化天线尺寸和性能来更好地满足客户需求和监管要求。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 45.5 x 60.0 mm |
    | 阻抗 | 50 欧姆非平衡 |
    | 极化 | 线性 |
    | 功率处理 | 2.0 瓦连续波 |
    | 工作频率 | 低频段:698 - 960 MHz
    高频段:1710 - 2170 MHz |
    | 返波损耗 | < -2.5 dB (低频带)
    < -2.5 dB (高频带) |
    | 平均效率 | 18% (RF1)
    22% (RF2)
    20% 或 60% (RF3)
    30% (RF4) |
    | 峰值增益 | -1.60 dBi (RF1)
    -1.69 dBi (RF2)
    -1.45 dBi 或 2.99 dBi (RF3)
    -0.28 dBi (RF4) |
    | 存储温度/湿度 | +5°C 至 +40°C
    45% 至 75% (密封包装) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 订购型号 | 1004795-EC646-01 |

    产品特点和优势


    - Stay-in-Tune: KYOCERA AVX 的专利隔离磁偶极子(IMD)技术能够提供独特的尺寸与性能组合,有效减少与周围组件的相互作用。
    - Quicker Time-to-Market: 通过优化天线尺寸和性能,使客户和监管标准更容易满足,从而加快上市时间。
    - Reliability: 产品符合最新的 RoHS 版本,确保环保且可靠。

    应用案例和使用建议


    - 物联网设备: 用于物联网设备中的调谐天线解决方案,可以显著提高无线通信性能和稳定性。
    - 医疗设备: 在医疗设备中,天线的设计和性能尤为重要,以确保可靠的数据传输。
    - 工业设备: 在工业环境中,设备可能需要承受极端温度和湿度条件,这款天线能够在广泛的温度范围内稳定工作。
    使用建议:
    - 在测试和安装过程中,确保连接 S0 或 S1 到 10kΩ 电阻,保护 EC646 芯片。
    - 使用标准的 FR4 嵌入式 LTE 天线(1004795)和芯片组(EC646)进行带开关调谐。
    - 注意存储和操作温度范围,以确保最佳性能和使用寿命。

    兼容性和支持


    这款产品与多种 LTE 和 4G/5G 标准兼容,包括 LTE CAT-M 和 NB-IoT,可广泛应用于智能电网、OBD-II 等场景。KYOCERA AVX 提供全面的技术支持和维护服务,确保客户在开发和部署过程中获得最佳体验。

    常见问题与解决方案


    1. Q: 如何连接 S0 或 S1 到 10kΩ 电阻?
    - A: 参考用户手册,确保正确连接 S0 或 S1,以避免损坏 EC646 芯片。

    2. Q: 如何测试天线的性能?
    - A: 使用典型尺寸为 45.5 x 60.0 mm 的 PCB 板进行测试,参照手册中的性能指标和图表进行校准。

    总结和推荐


    综上所述,KYOCERA AVX 带开关调谐天线在物联网、医疗健康、车辆追踪等应用领域具有显著优势。其优越的射频场控制能力和卓越的性能使其在市场上脱颖而出。对于追求高性能和可靠性的客户而言,这款产品是最佳选择。强烈推荐给需要高效、稳定的天线解决方案的应用场景。

1004795-EC646-01参数

参数
零件状态 在售
包装方式 托盘

1004795-EC646-01厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1004795-EC646-01数据手册

厂牌 PDF简要描述 下载
AVX 射频配件 AVX 1004795-EC646-01 1004795-EC646-01数据手册

1004795-EC646-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
